Глава 3 Установка
3-15
3.1.6 Установка (класс защиты IP54)

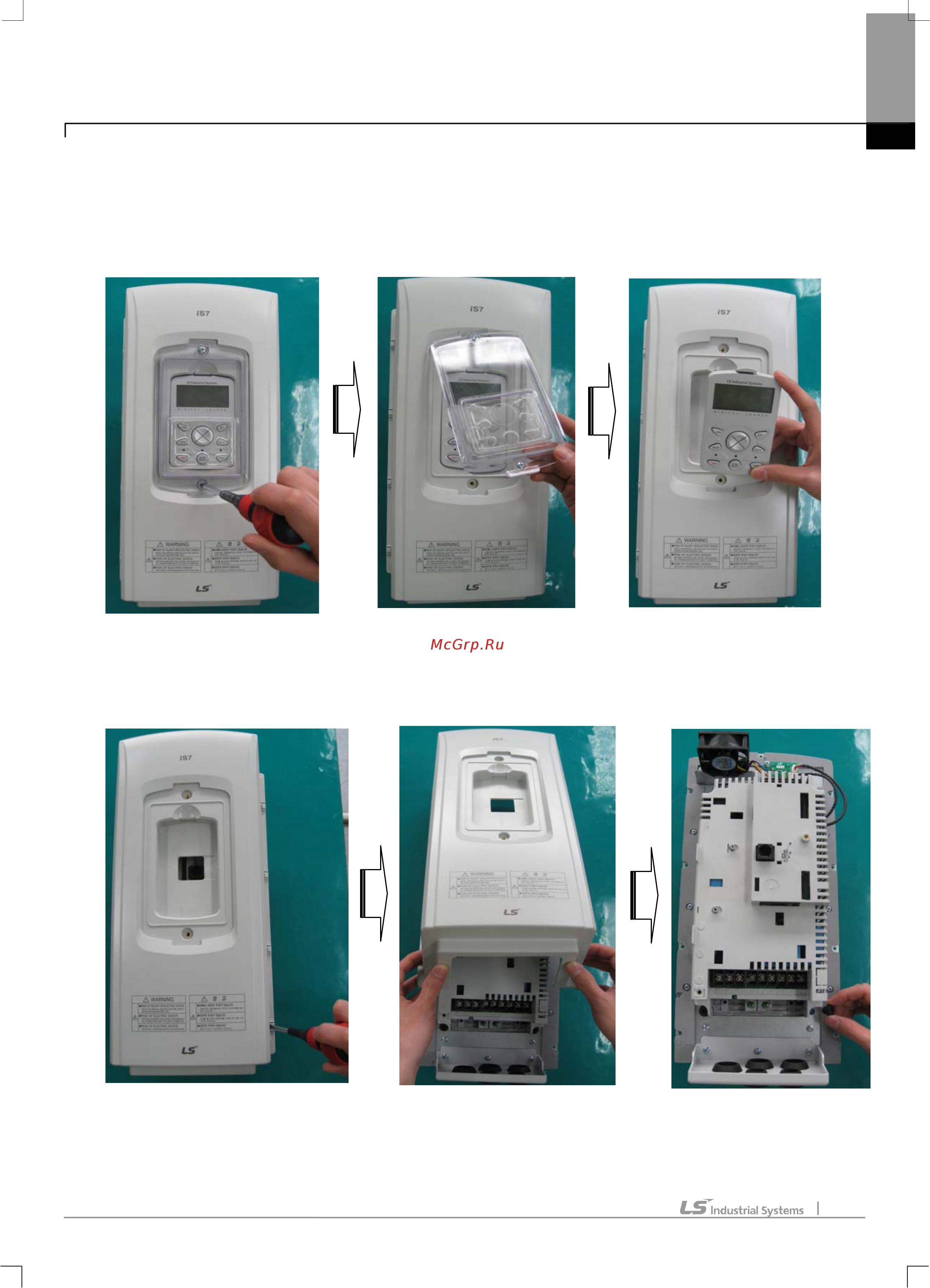

1) Как снять крышку защиты пульта IP54 и пульт
- Отвинтить верхний/нижний винты на крышке защиты пульта и снять ее.
- Вынуть пульт из преобразователя.
2) Как снять переднюю защиту IP54
- Отвинтить винты (9, 13 в зависимости от габаритного размера) вокруг защиты.
- Вынуть защиту.
