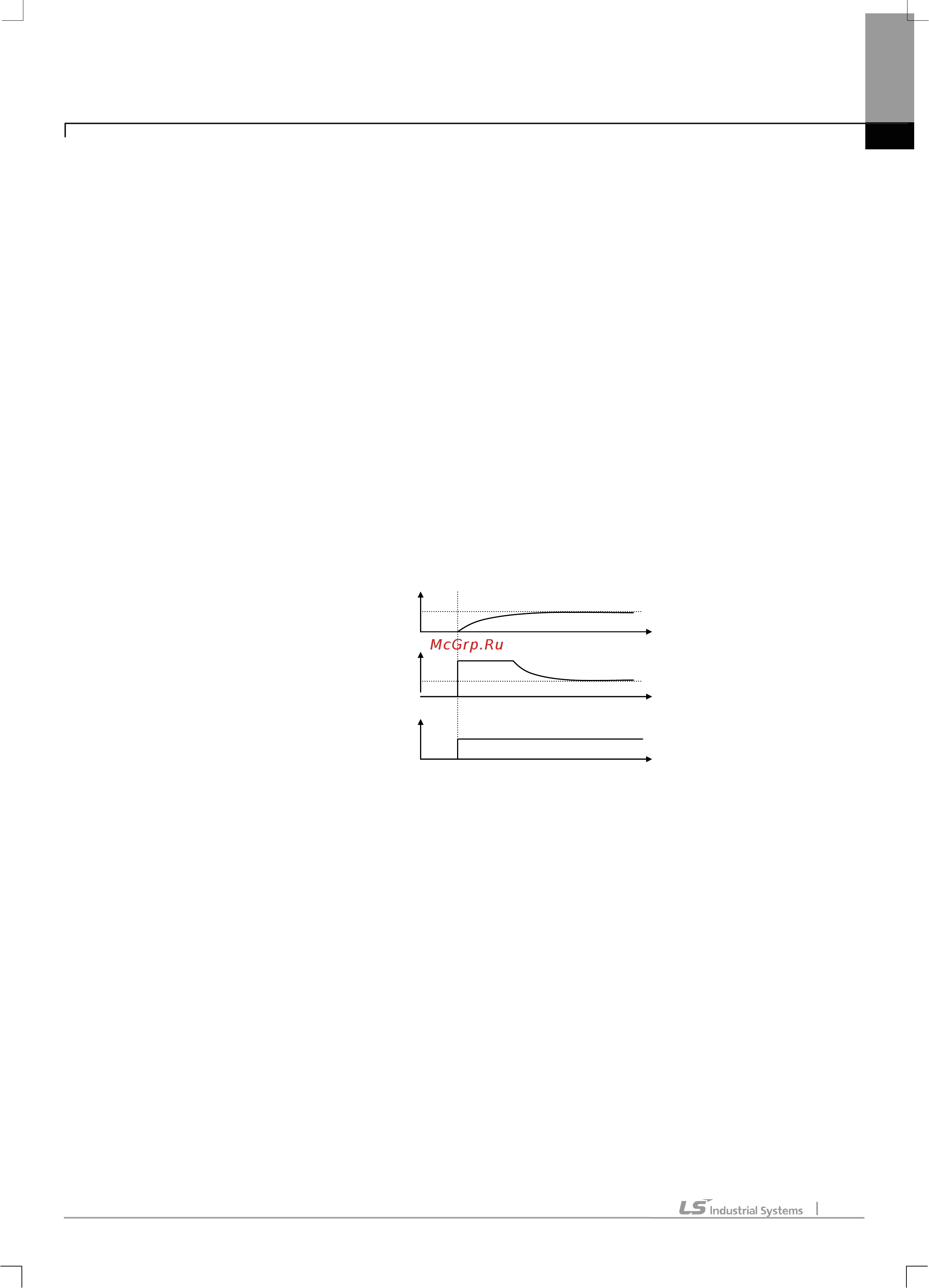

Глава 8 Допольнительные функции
8-29
BAS-20 Auto Tuning: после установки параметров энкодера, необходимо провести тест энкодера, установив
параметр в 3. Преобразователь разгонит двигатель до 20 Гц и остановит. Если параметры энкодера установлены
верно и он подключен правильно, то индикатор автотюнинга измениться на None. В случае неправильного
подключения, отобразится сообщение ‘Enc reversed’. В этом случае необходимо изменить параметр APO-05 Enc
Pulse Sel или поменять местами два
силовых провода подключения двигателя.
3) Автотюнинг
Выберете 1 (All) в параметре автотюнинга (BAS-20).
4) Начальное намагничивание
CON-09 PreExTime : Установка времени начального намагничивания. Запуск двигателя осуществляется после
осуществления начального намагничивания ротора двигателя.
CON-10 Flux Force : Можно уменьшить время начального намагничивания. Магнитный поток двигателя
возрастает по времени как показано на рисунке ниже. Чтобы уменьшить время намагничивания, необходимо
обеспечить магнитный
поток больше номинального.
5) Установка коэффициентов контроллера скорости
CON-12 ASR P Gain 1, CON-13 ASR I Gain 1: Устанавливают пропорциональный и интегральный коэффициенты
контроллера скорости (ASR). Чем больше значение пропорционального коэффициента, тем быстрее реакция
преобразователя при высоких нагрузках. Если значение коэффициента слишком высокое, возможно
возникновение осцилляций.
CON-15 ASR P Gain 2, CON-16 ASR I Gain 2: Дополнительные коэффициенты, используемые в зависимости от
скорости вращения двигателя и нагрузки
системы. Коэффициенты изменяются в зависимости от изменения
частоты (CON-18) и времени (CON-19).
CON-51 ASR Ref LPF: Используется при векторном управлении по скорости. Можно подстроить постоянную
времени контроллера скорости.
CON-52 Torque Out LPF: Используется в векторном управлении по скорости или по моменту. В режиме
векторного управления можно подстроить постоянную времени фильтра сигнала задания скорости или момента.
CON-48 ACR P-Gain, CON-49 ACR I Gain: Используются в
векторном управлении по скорости и по моменту с
энкодером и без энкодера. Подстраиваются пропорциональный и интегральный коэффициент контроллера тока.
