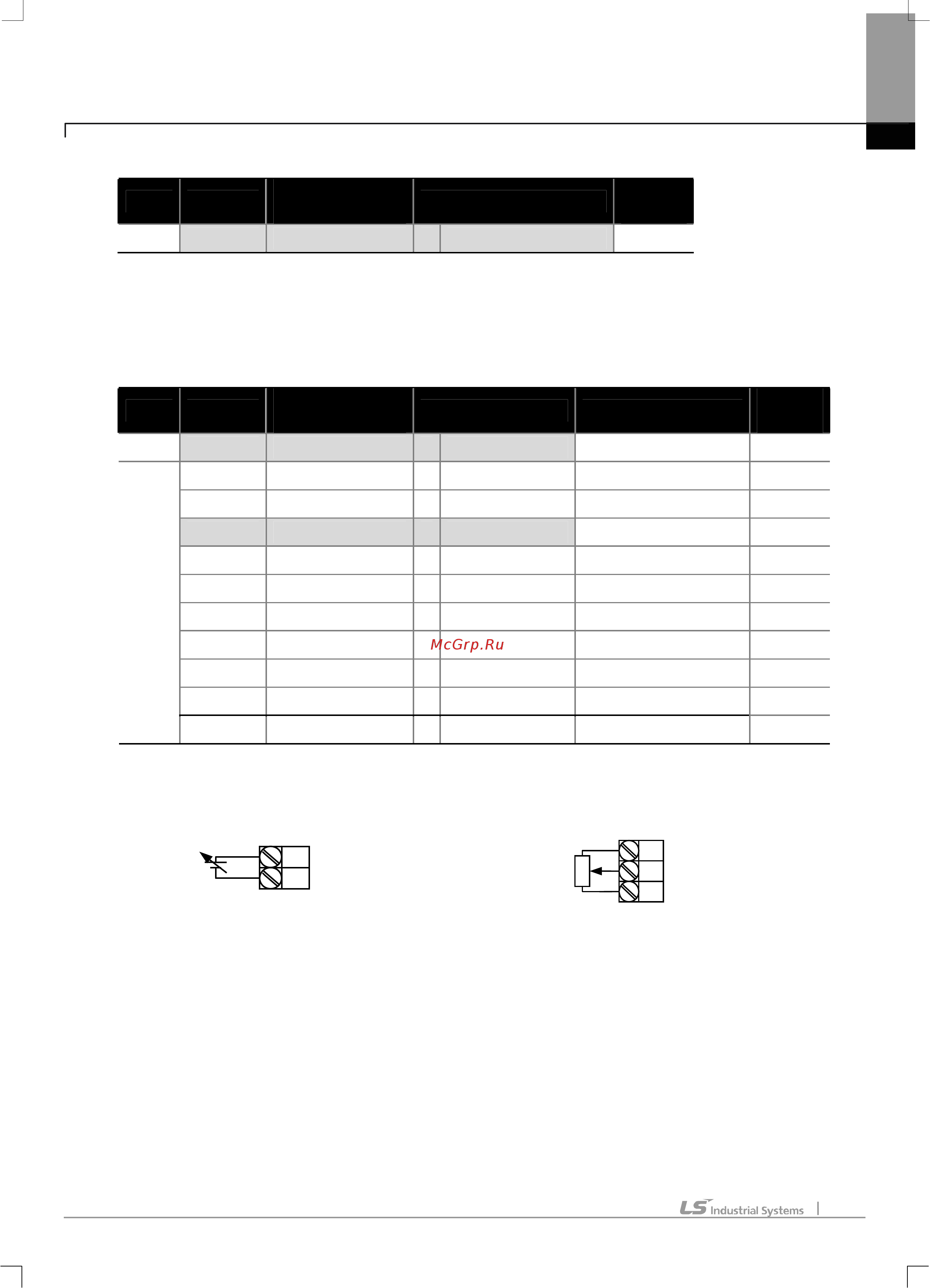

Глава 7 Основные функции
7-2
3) Задание частоты аналоговым входом по напряжению (клемма V1)
Группа Код No.
Индикация на
дисплее
Начальное значение
Ед.
измер.
DRV 07 Freq Ref Src 2 V1 -
Изменение частоты задается напряжением в диапазоне -10 – +10В или 0 – +10В на клемме (V1). Подавая
напряжение в диапазоне -10 – +10В, можно менять направление вращения двигателя в соответствии с
полярностью подаваемого сигнала.
Вариант 0 – +10В
Группа Код No.
Индикация на
дисплее
Начальное значение Диапазон установки
Ед.
измер.
DRV 07 Freq Ref Src 2 V1 - -
01 Freq at 100% - 60.00 0.00 – Макс. частота Гц
05 V1 Monitor - 0.00 0 – 10 В
06 V1 Polarity 0 Unipolar Unipolar/Bipolar -
07 V1 Filter - 10 0 – 10000 мс
08 V1 volt x1 - 0.00 0 – 10 В
09 V1 Perc adj y1 - 0.00 0 – 100 %
10 V1 Volt x2 - 10.00 0 – 10 В
11 V1 Perc adj y2 - 100.00 0 – 100 %
16 V1 Inverting - No No/Yes -
IN
17 V1 Quantizing - 0.04 0.04 – 10 %
Установите параметр 06 группы задания входов (IN) как Unipolar. Подключите переменный резистор к клемме V1,
используя встроенный (VR) или внешний источник питания. Схема подключения на рисунке ниже.
При подключении внешнего источника питания При подключении внутреннего источника
(2) При использовании 0 – +10В от внешнего источника,
Если переменный резистор подключен к клеммам, необходимо установить частоту, соответствующую
максимальному напряжению
на входе V1.
Пример 1) IN-01 установлен 40.00. Если на вход V1 подается 10 В, то на выходе будет 40.00 Гц.
Пример 2) IN-11 установлен 50%, параметры IN-01 и IN-16 установлены по умолчанию. Если на вход V1 подается
10 В, то на выходе будет 30.00 Гц (50% от 60 Гц).
1
V
5
G
V1
V
R
5
G1
