Глава 10 Функции защиты
10-11
PRT-14 Lost Preset F: Если параметр PRT-12 (Lost Cmd Mode) установлен в 5 (Lost Preset) в случае потери
сигнала задания скорости, преобразователь начинает работать на заданной частоте.
Например: PRT-15 (AI Lost Level) установлен в 2 (Below x1), PRT-12 (Lost Cmd Mode) установлен в 2 (Dec) и

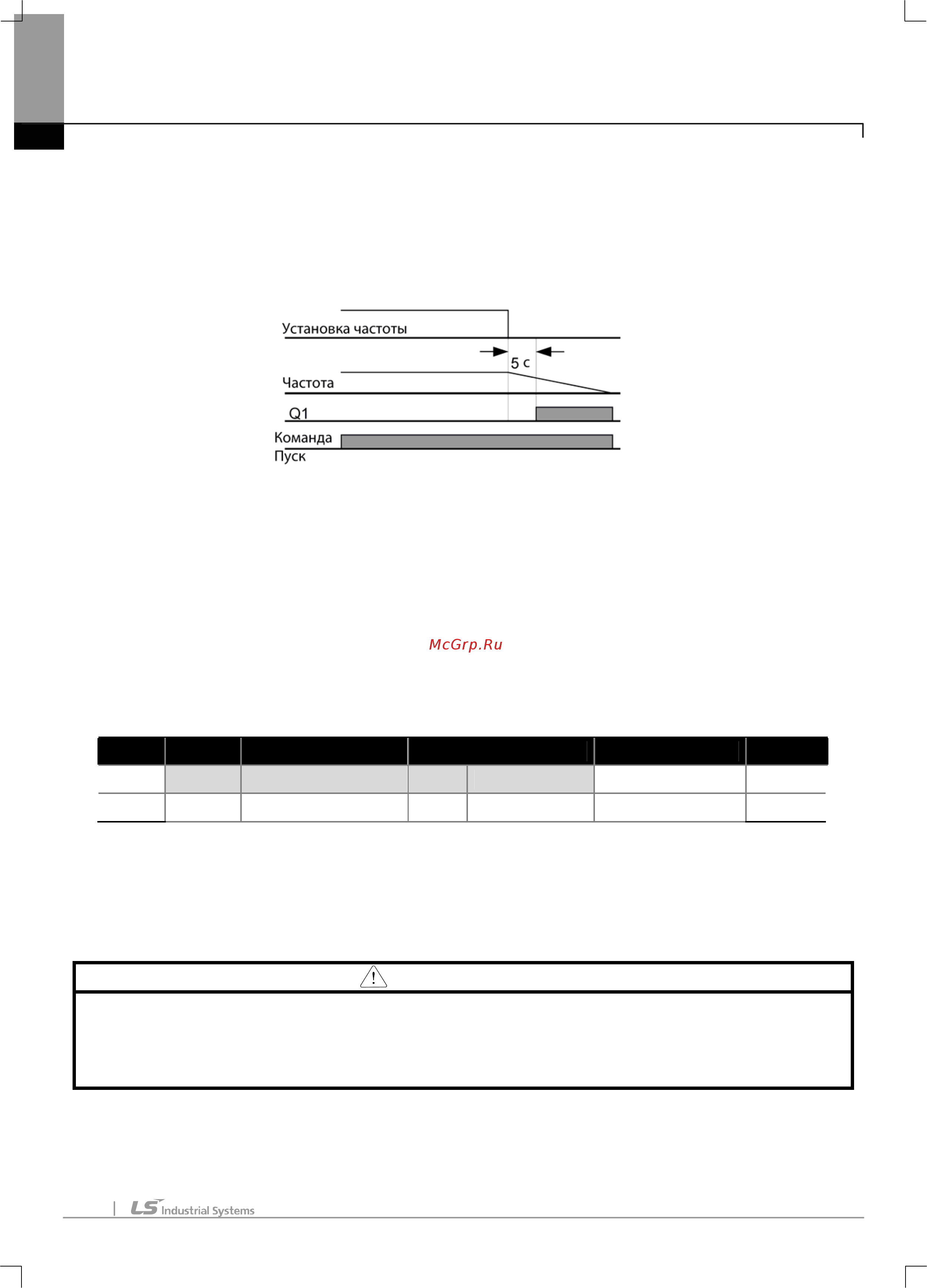

PRT-13 (Lost Cmd Time) установлен в 5 с, диаграмма работы следующая:
В случае потери сигнала задания скорости от дополнительной карты расширения или от опции связи,
защита срабатывает по истечении времени, заданного в PRT-13 (Lost Cmd Time).
10.1.9 Установка режима работы тормозного резистора
Модельный ряд преобразователей серии iS7 разделен по мощностям. Преобразователи от 0.75 до 22 кВт имеют
встроенный тормозной прерыватель. Для преобразователей мощностью 30 кВт и выше необходимо использовать
внешний тормозной прерыватель. Таким образом, установка режима работы тормозного резистора, необходима только
для мощностей 22 кВт и ниже.
Группа Код № Индикация на дисплее Установленное значение Диапазон установки Ед. изм.
PRT 66 DB Warn %ED - 10 0~30% -
OUT 31~33 Relay1,2, Q1 31 DB Warn%ED - -
.
PRT-66 DB Warn %ED: установка сигнала перегрузки тормозного резистора. Непрерывное торможение с
использованием тормозного резистора происходит в течение 15 с. Затем необходим перерыв в 15 с.
Преобразователь не выдает сигнала об использовании тормозного резистора.
Предупреждение
Превышение мощности тормозного резистора может привести к перегреву и возгоранию. Если к
тормозному резистору подключен температурный датчик, можно использовать его сигнал, как
сигнал внешней аварии.
