Глава 8 Дополнительные функции
8-62
ADV-75 RegenAvd Level: Установите уровень регенерации для пресса. Устанавливает величину напряжения
звена постоянного тока для срабатывания функции.
ADV-76 CompFreq Limit: Установка ограничения частоты для функции предотвращения регенерации.
ADV-77 RegenAvd Pgain: Установка пропорционального коэффициента контроллера функции предотвращения
регенерации.
ADV-78 RegenAvd Igain: Установка интегрального коэффициента контроллера функции предотвращения
регенерации
Предупреждение
Функция предотвращения регенерации работает только при постоянной заданной скорости двигателя.
Она не может работать в процессе разгона/торможения. В этом случае частота изменяется согласно
характеристике разгона и торможения.

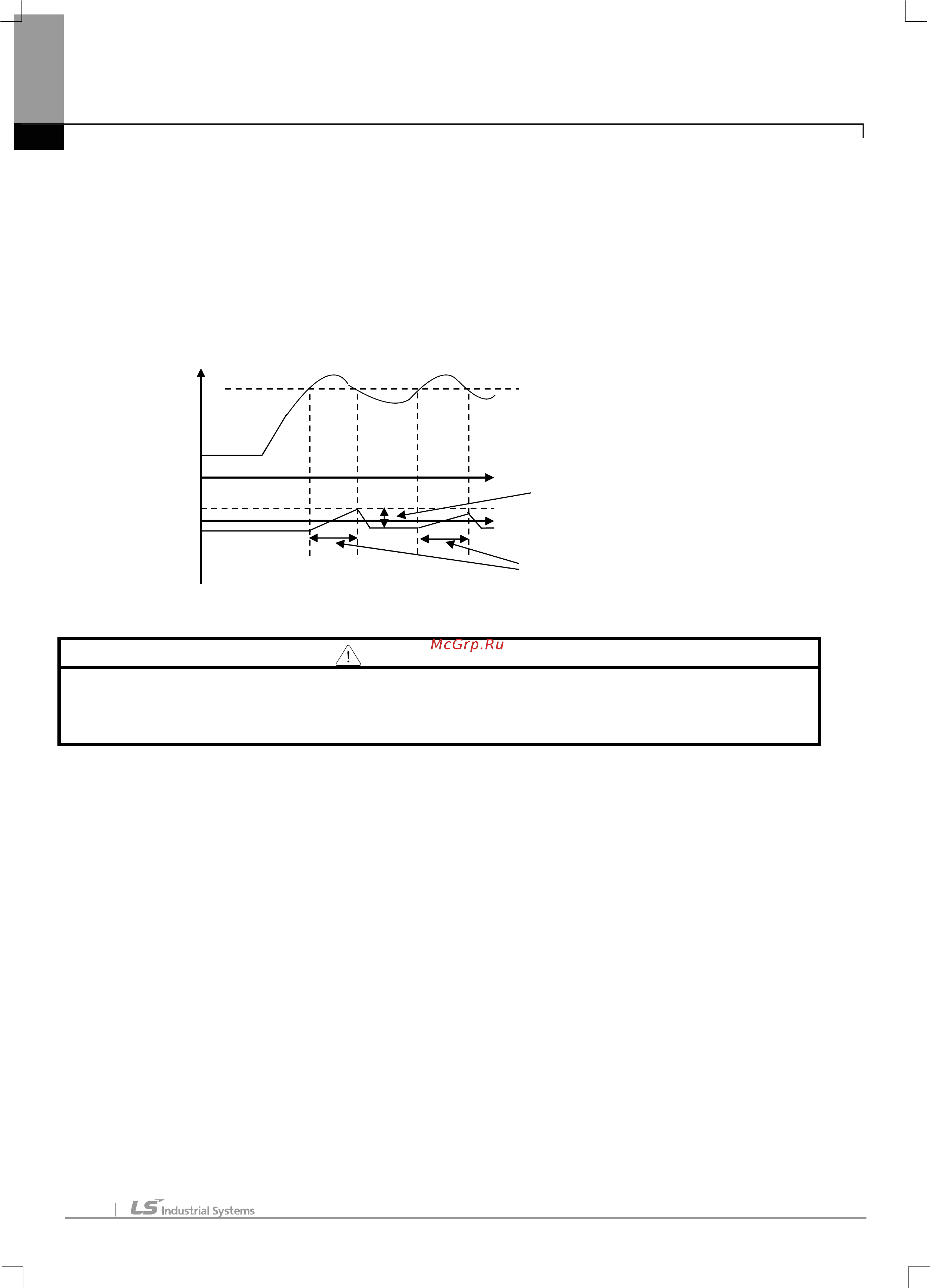

Напряжение
звена ПТ В
Выходная
частота Гц
Уровень компенсации частоты ADV-76
Заданная
частота
Уровень предотвращения регенерации
ADV-75
Работа во время предотвращения
регенерации
