Глава 4 Подключение
4-4

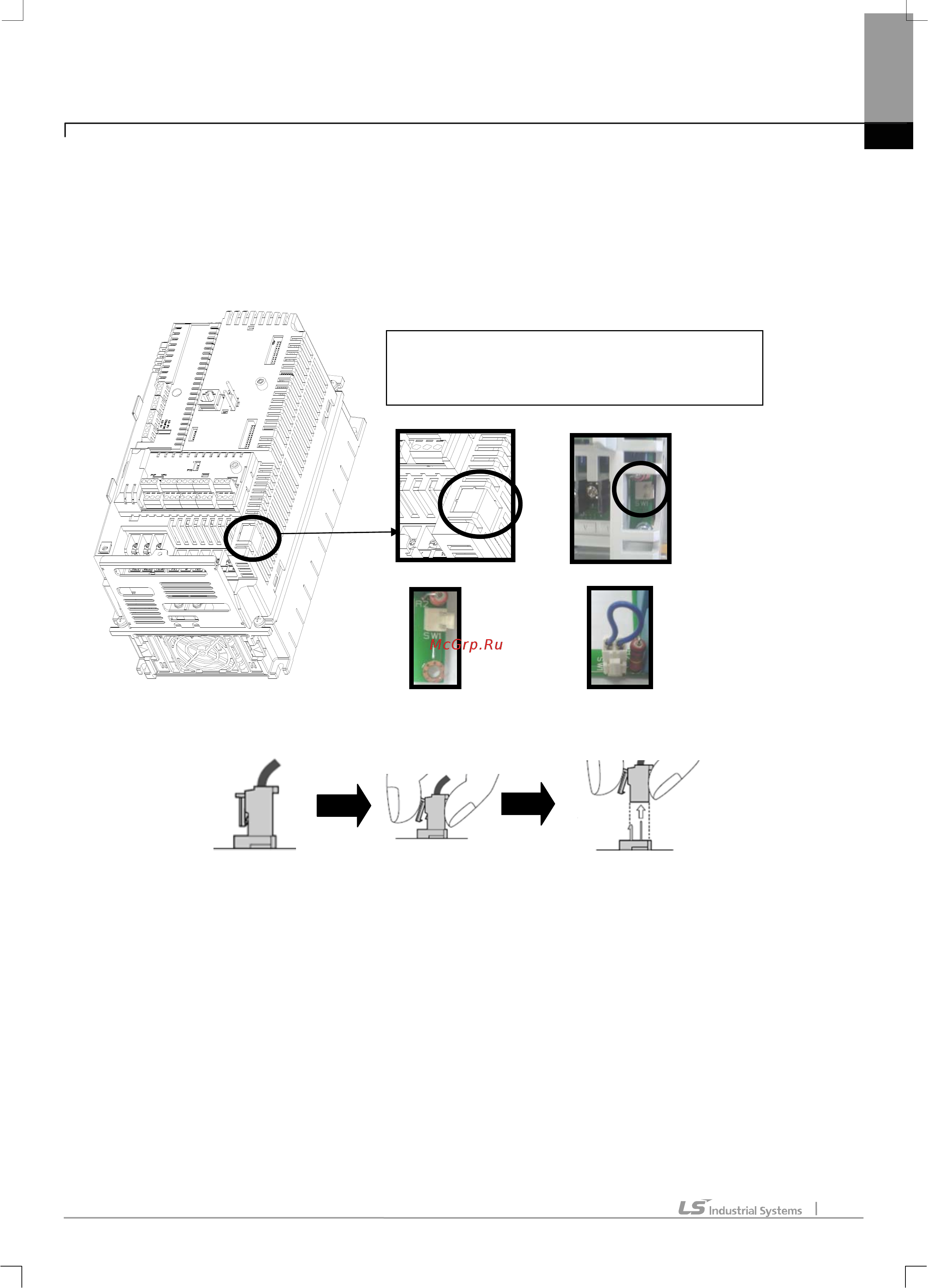

4.1.3 Встроенный фильтр ЭMC
Частотные преобразователи серии iS7 имеют встроенный фильтр ЭMC. Он используется для подавления электрических
помех на входе инвертора. Заводская установка ВЫКЛ. Если Вам необходимо его включить, пожалуйста, закоротите
перемычкой ON/OFF фильтра ЭМС.
1) Включение функции фильтра ЭMC (мощность менее 7.5 кВт)
Фильтр ЭMC Выкл Фильтр ЭMC Вкл
2) Удаление разъема ON/OFF фильтра ЭMC (мощность менее чем 7.5 кВт)
Фильтр ЭMC Вкл Фильтр ЭMC Выкл
Проверьте напряжение с помощью тестера по истечении 10 минут с момента выключения питания. Для отделения разъема,
потяните разъем при нажатии на запорное устройство. При повторной установке, придерживайте запорное устройство
разъема (при затруднении отсоединения, используйте пинцет или щипцы).
- Отрежьте пластиковую крышку, как показано ниже.
- Если перемычка подсоединена к разъему SW1,
фильтр ЭMC работает.
