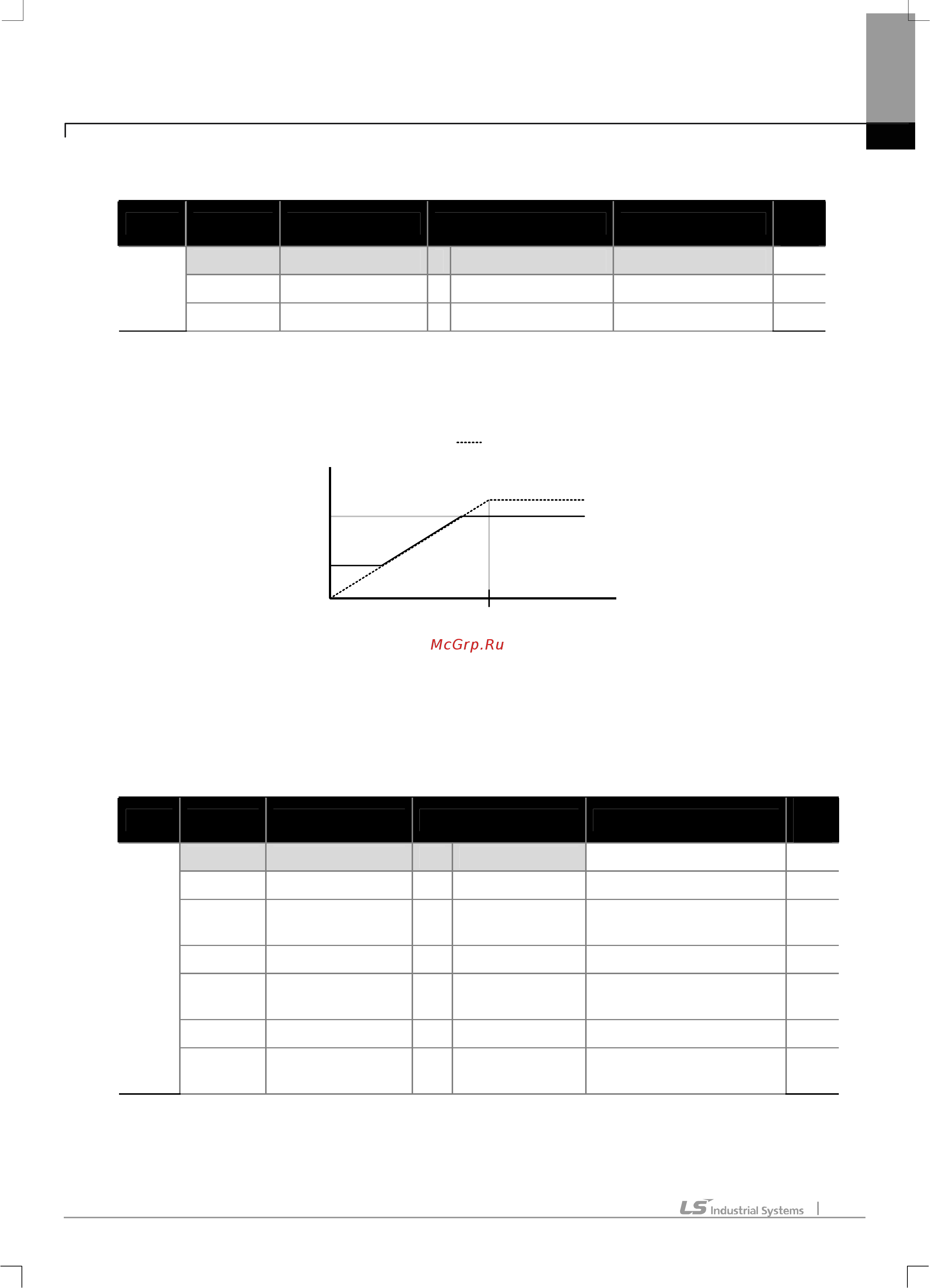

Глава 7 Основные функции
7-29
2) Ограничение частоты с использованием верхнего/нижнего пределов частоты
Группа Код No. Индикация Заданное значение Диапазон значений
UЕд.
изм.
24 Freq Liit 0 --- No ---- No/Yes
25 Freq Limit Lo - 0.50 0 – Upper limit Гц
ADV
26 Freq Limit Hi - 60.00 0.5 – Max Frequency Гц
(1) ADV-24 Freq Limit Установка параметра в значение Yes позволяет задавать верхний и нижний пределы
частоты. Если параметр установлен в No, параметры ADV 25~26 не отображаются и не действуют.
(2) ADV-25 Freq Limit Lo, ADV-26 Freq Limit Hi: устанавливают верхний и нижний пределы частоты.
3) Скачок частоты (Для предотвращения работы на резонансных частотах)
Служит для предотвращения работы двигателя на частотах механического резонанса системы или других
нежелательных для пользователя частотах. При разгоне и торможении осуществляется обход заданного
диапазона частот. Частота не может быть задана в пределах данного диапазона.
Группа Код No. Индикация Заданное значение Диапазон значений
UЕд.
изм.
27 Jump Freq 0 --- No ---- No/Yes -
28 Jump Lo 1 10.00 0~Jump Freq Upper Limit 1 Гц
29 Jump Hi 1 15.00
Jump Freq Lower Limit 1
~Max Freq
Гц
30 Jump Lo 2 20.00 0~Jump Freq upper Limit 2 Гц
31 Jump Hi 2 25.00
Jump Freq Lower Limit 2
~Max Freq
Гц
32 Jump Lo 3 30.00 0~Jump Freq Upper Limit 3 Гц
ADV
33 Jump Hi 3 - 35.00
Jump Freq Lower Limit 3
~Max Freq
Гц
Если при увеличении заданной частоты она входит в диапазон скачка частоты, значение частоты остается
равным нижней границе диапазона. Как только заданная частота превышает верхнюю границу диапазона, она
продолжает увеличиваться. Если при уменьшении частоты она входит в диапазон скачка частоты, значение
Ч
астота
V
1 (вход напряжения)
Макс. частота
0
2
0мА
10В
I
(
вход
т
ока
)
Верхний
предел
ч
астоты
Нижний
предел
частоты
Когда предел
частоты не выбран
