Глава 6 Программирование при помощи пульта
6-12

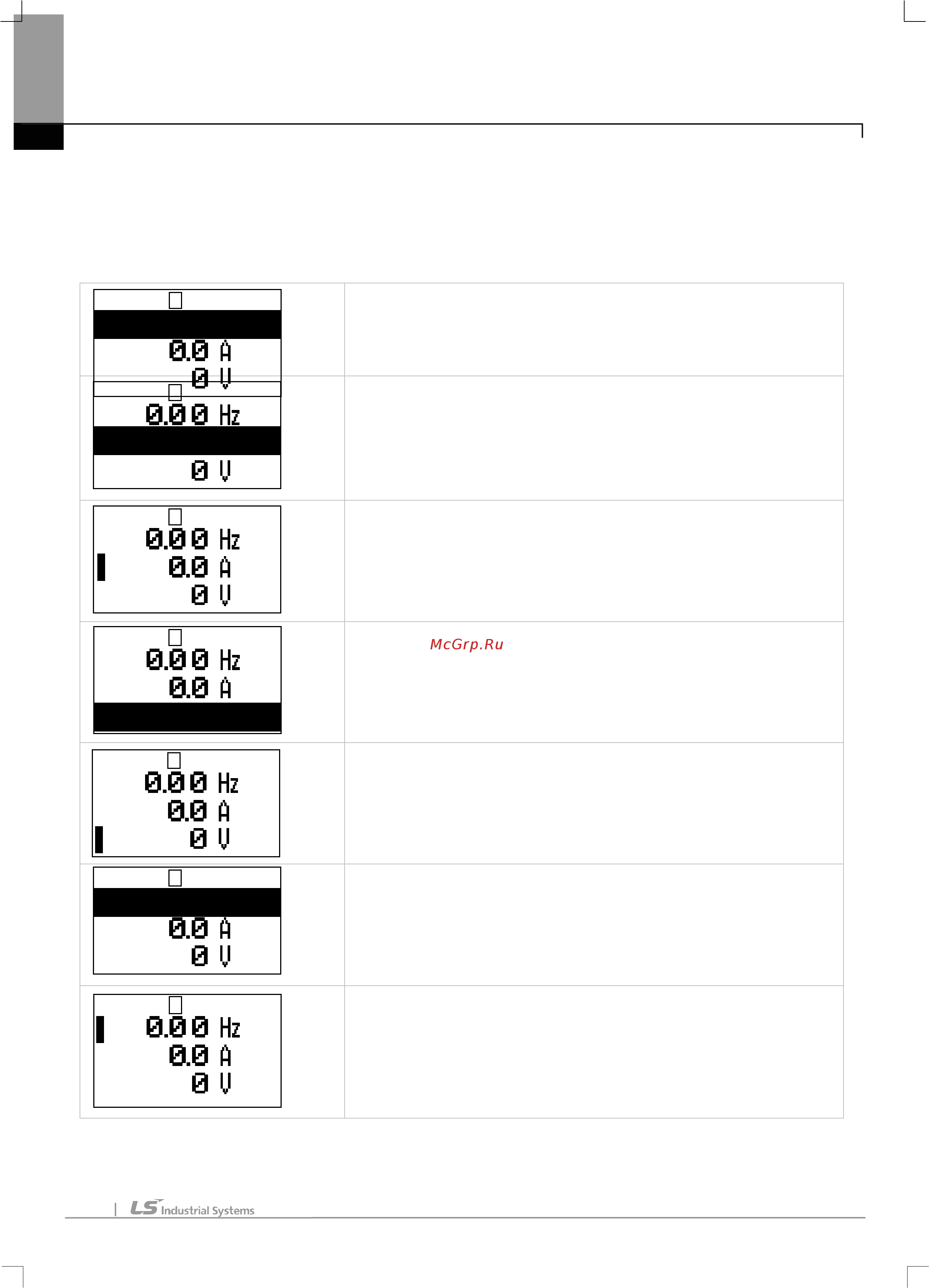

6.1.5 Переход к требуемому параметру (функции)
1) Переход к требуемому параметру внутри группы
При нажатии кнопки ВВЕРХ/ВНИЗ (Up/Down) происходит изменение положения курсора, и соответственно
на дисплее появляются значения тока и частоты.
- Подайте напряжение питания, дисплей выглядит, как показано
слева. Установлен режим мониторинга «monitor mode».
- Курсор находится на значении частоты (Hz).
- Нажмите кнопку Вниз «Down».
- Во второй строке отображается значение выходного тока.
- Не нажимайте кнопки в течение 2 сек.
- После того как значение выходного тока исчезло с экрана,
курсор переместился во вторую позицию.
- Нажмите кнопку Вниз (Down).
- На третьей строке выводится значение выходного напряжения.
- Не нажимайте кнопки в течение 2 сек.
- Значение выходного напряжения исчезает с экрана и курсор
перемещается на третью позицию.
- Нажмите кнопку Вверх (Up) дважды.
- На первой строке отображается частота.
- Значение частоты исчезло с экрана.
MON T/K N STP 0.00Hz
Frequency
0.00 Hz
MON T/K N STP 0.00Hz
Output Current
0.0 A
MON T/K N STP 0.00Hz
MON T/K N STP 0.00Hz
Output Voltage
0 V
MON T/K N STP 0.00Hz
MON T/K N STP 0.00Hz
Frequency
0.00 Hz
MON T/K N STP 0.00Hz
