Глава 4 Подключение
4-8

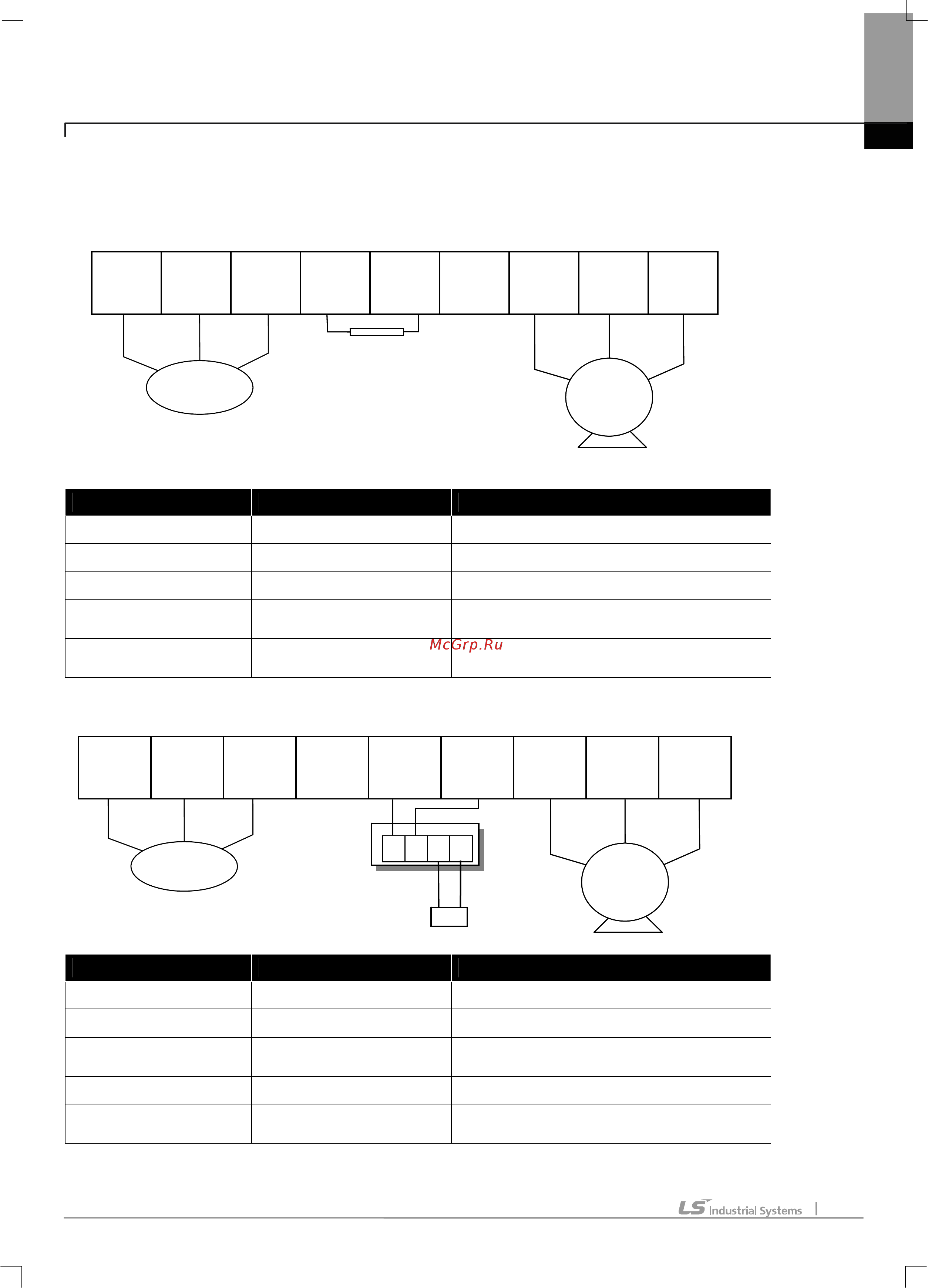

4.1.7 Клеммы силовой схемы
1) 0.75 – 22 кВт (200В/400В)
R(L1) S(L2) T(L3) P(+) B N(-) U V W
Символ Наименование клеммы Описание
R(L1), S(L2), T(L3) Входное напряжение (~) Подсоединение нормального входа (~)
P(+) (+) клемма напряжения (~) (+) клемма звена постоянного тока (=)
N(-) (-) клемма напряжения (=) (-) клемма напряжения (=)
P(+), B
Клемма подсоединения
тормозного резистора DB
Клемма подсоединения тормозного резистора
DB
U, V, W Вход преобразователя
Подсоединение 3-х фазного асинхронного
двигателя
2) 30 – 75 кВт (400В)
R(L1) S(L2) T(L3) P1(+) P2 N(-) U V W
Символ Наименование клеммы Описание
R(L1), S(L2), T(L3) Вход напряжения (~) Подсоединение нормального входа (~)
P1(+) (+) клемма напряжения (=) (+) клемма звена постоянного тока (=)
P2, N(-)
Клемма подсоединения
тормозного резистора DB
Клемма подсоединения тормозного резистора
DB
N(-) (-) клемма напряжения (-) клемма звена постоянного тока (=)
U, V, W Вход преобразователя
Подсоединение 3-х фазного асинхронного
двигателя
Двигатель
DBU
DBR
P
N
B1
B2
DBR
Резистор
динамического
торможения
3 фазы
АС вход
3 фазы
АС вход
Двигатель
