Глава 5 Конфигурация оборудования
5-1
Источник питания
Используйте источник питания,
соответствующий спецификации
преобразователя.
200В класс:200 – 230В(-15% – +10%)
400В класс:380 – 480В(-15% – +10%)
Защитный автомат
или Размыкатель
тока утечки (УЗО)
Следует тщательно выбирать защитный
автомат, т. к. При выключении питания
преобразователь потребляет большой ток.
Магнитный
пускатель
Устанавливается по необходимости. Если
пускатель установлен, не используйте его
для запуска и останова двигателя. Это
снижает срок службы преобразователя.
Дроссели
переменного и
постоянного тока
Используйте дроссели в том случае, если
нужно улучшить коэффициент мощности,
или мощность в сети в 10 раз превышает
мощность преобразователя и расстояние
до него не более 10 м.
Преобразователь
Время надежного функционирования
преобразователя зависит от условий
окружающей среды, правильности его
установки и подключения. Неправильное
подключение может привести к
повреждению преобразователя. Клеммы
заземления должны быть заземлены.
Подключаемые к
выходу устройства
Не подключайте к выходу
преобразователя емкостные устройства
коррекции мощности, подавители
импульсных помех, фильтр радиопомех.
Подключаемые устройства должны быть
заземлены.
Зазем-
ление
Зазем-
ление
5.1 Конфигурация оборудования

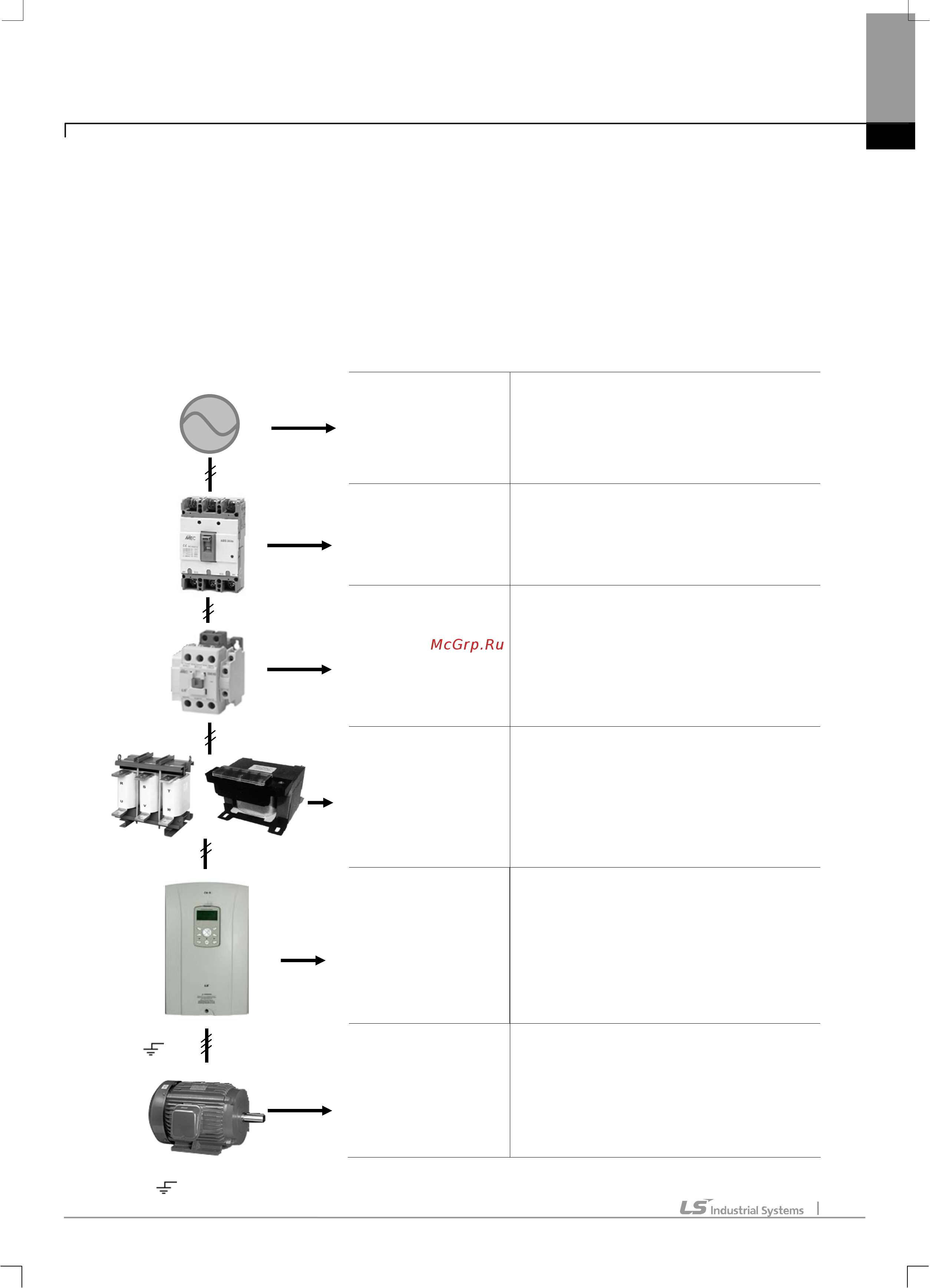

5.1.1 Конфигурация периферийного оборудования
Для работы преобразователя необходимы описанные ниже устройства. Периферийные устройства должны
быть правильно выбраны и подключены. Неправильное подключение и неверно выбранная конфигурация
системы могут привести к неправильной работе преобразователя, уменьшению его срока службы, а в
худшем случае к повреждению. Пожалуйста, обращайтесь с преобразователем точно в соответствии с
информацией, представленной в соответствующих главах
, особое внимание уделяйте инструкциям и
предупреждениям данного руководства.
