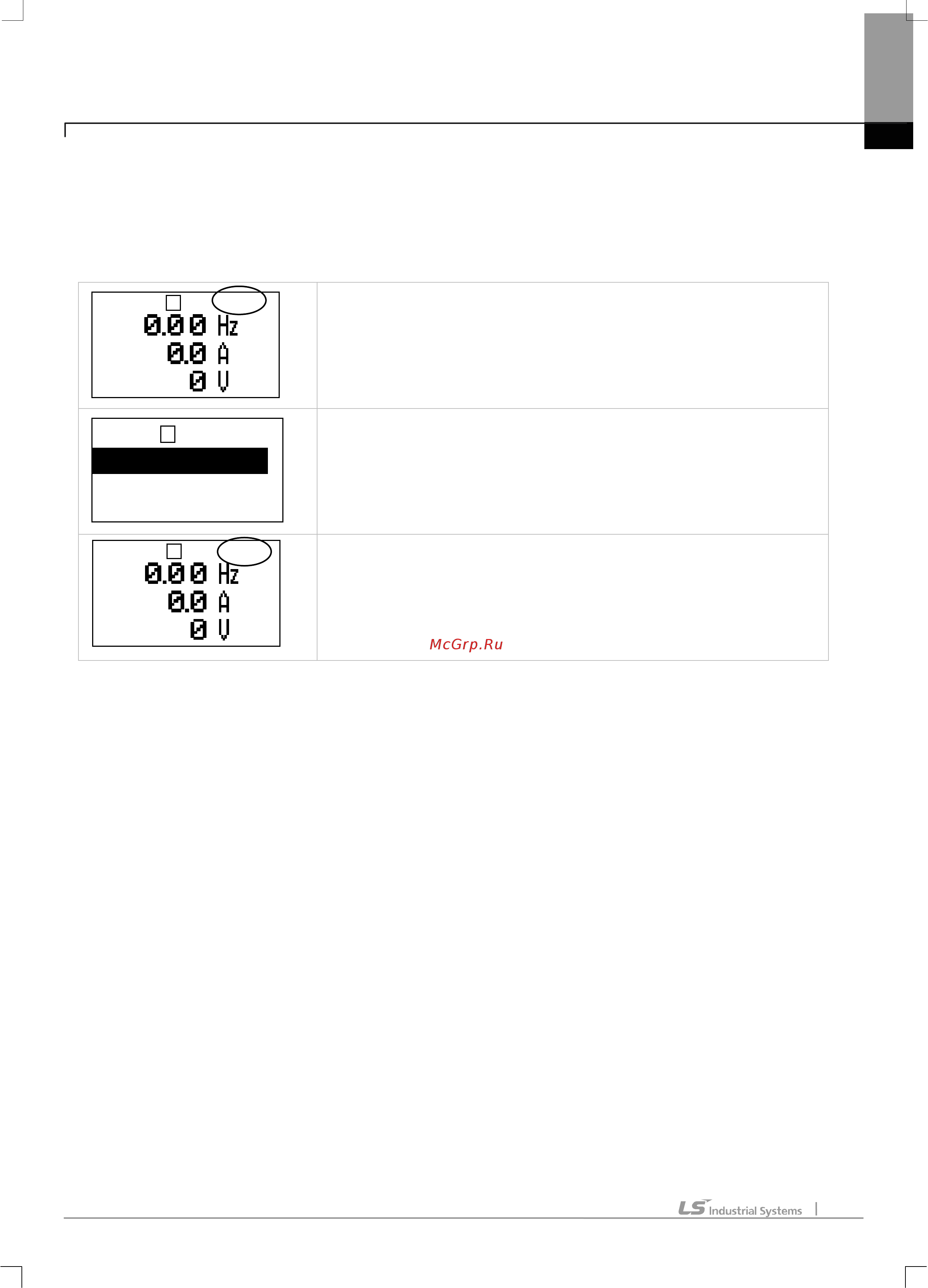

Глава 6 Программирование при помощи пульта
6-19
3) Использование информации о состоянии
Величины, расположенные справа в верхнем углу пульта выводятся на дисплей не только в режиме Monitor
Mode, а так же в других режимах. Таким образом, если вы зарегистрировали переменную, и хотите чтобы она
отображалась на дисплее, Вы можете ее вывести на монитор в любое время вне зависимости от режима и
изменений.
- Первоначальный вид дисплея в режиме мониторинга «Monitor
Mode».
- В правом верхнем углу отображается частота.
- Выберите величину для вывода на дисплей в коде 20 режима
CNF.
- Выберите выходное значение тока.
- Величина в верхнем правом углу дисплея изменилась с частоты
на ток.
- Теперь на дисплей выводятся значения тока в режиме Monitor
Mode.
MON T/K N STP 0.00Hz
CNF N STP 0.00Hz
20 Anytime Para
Output Current
21
Monitor Line-1
Frequency
22 Monitor Line-2
Output Current
MON T/K N STP 0.0A
