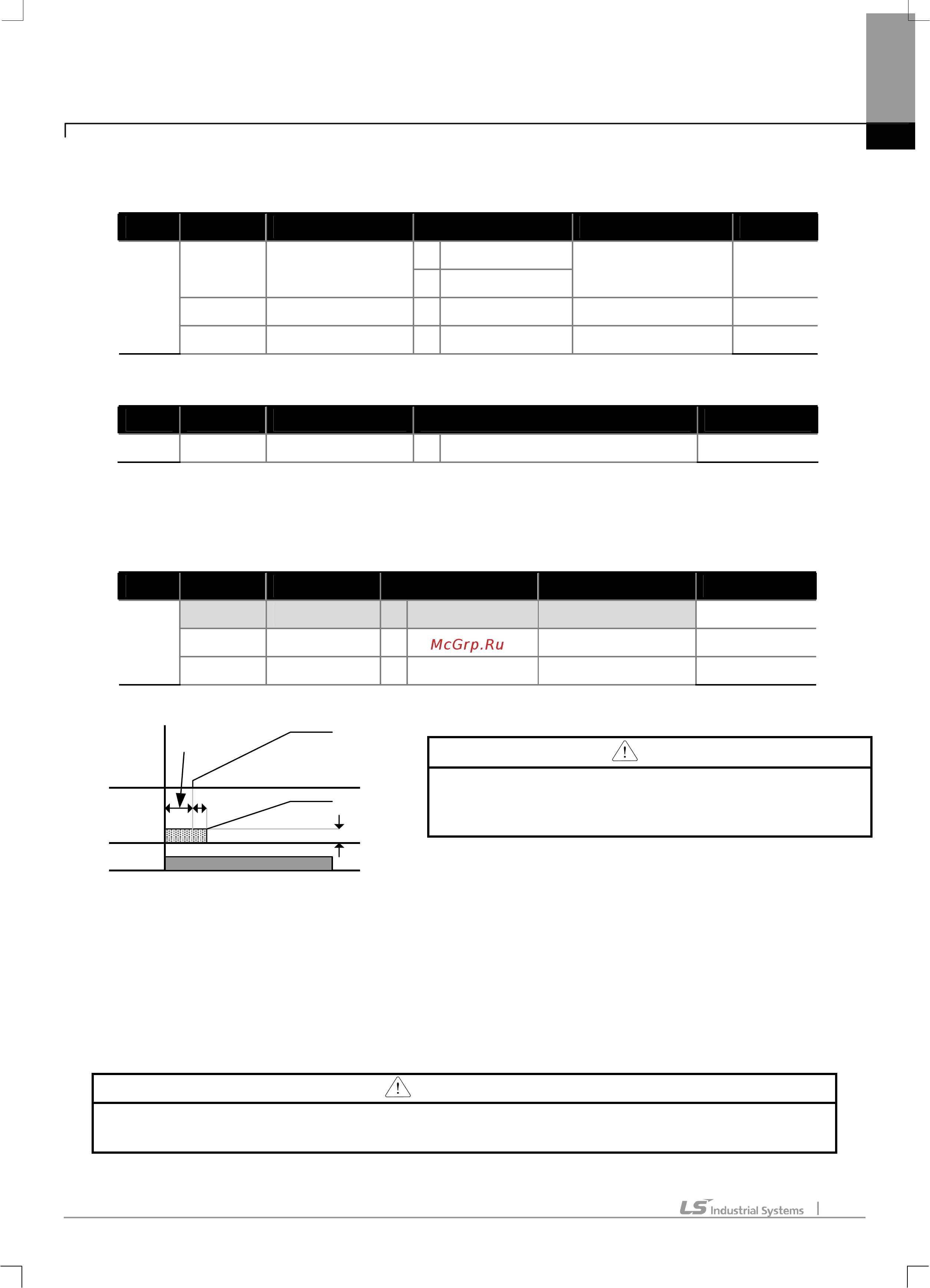

Глава 7 Основные функции
7-25
7.1.16 Выбор способа запуска двигателя
Если двигатель запускается из статичного состояния, можно выбрать способ его запуска.
Группа Код No. Индикация Заданное значение Начальное значение Ед. изм.
0 Accel
07 Start mode
1 DC-Start
0: Accel -
12 Dc-Start Time - 0.00 -
0 – 60
ADV
13 Dc Inj Level - 50 -
0 – 200
1) Разгон при пуске
Группа Код No. Индикация Заданное значение Ед. изм.
ADV 07 Start mode 0 Accel -
Стандартный способ запуска двигателя. При подаче пусковой команды начинается ускорение двигателя до
заданной частоты.
2) Пуск после удержания постоянным током
Группа Код No. Индикация Заданное значение Диапазон значений Ед. изм.
07 Start Mode 1 Dc-Start -
12 Dc-Start Time - 0.00 0 – 60 с
ADV
13 Dc Inj Level - 50 0 – 200 %
Двигатель начинает разгоняться после того как в течение заданного времени удерживается постоянным током.
Используется для остановки вращения двигателя перед запуском. Также используется для удержания двигателя
на время пока происходит отключение внешнего тормоза.
Предупреждение
Не завышайте номинальный ток двигателя. Величина тока
удержания рассчитывается из номинального тока.
Неправильная установка может вызвать перегрев двигателя .
Предупреждение
Если величина постоянного тока удержания слишком большая или время удержания слишком большое,
может произойти перегрев двигателя .
A
DV
-
12
t
A
DV
-
13
Ч
астота
Н
апряжени
е
К
оманда Пуск
