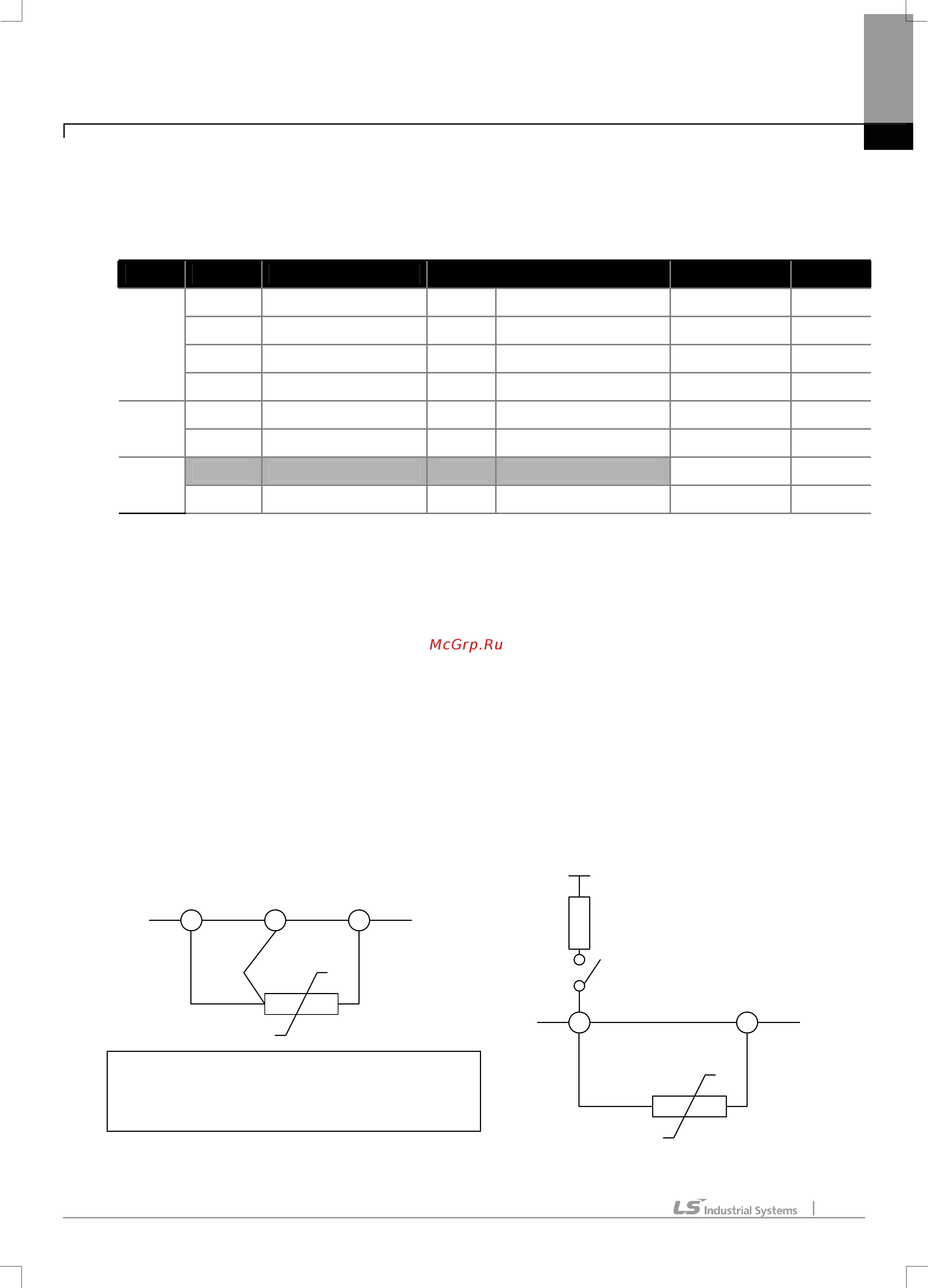

Глава 10 Функции защиты
10-6
10.1.4 Вход термодатчика двигателя
Можно подключить термодатчик двигателя типа (PT100, PTC) на аналоговый вход преобразователя. Это позволит
включать функцию защиты при перегреве двигателя.
Группа Код № Индикация на дисплее Установленное значение Диапазон Ед. изм.
34 Thermal-T Sel 1 Free-Run
-
-
35 Thermal In Src 1 V1
-
-
36 Thermal-T Lev - 50.0
0~100
%
PRT
37 Thermal-T Area 0 Low
Low/High
-
07 AO2 Mode 14 Constant
-
-
OUT
08 AO2 Const 11 100%
0~100
%
65~75 Px Define 39 Thermal In
-
-
IN
87 DI NC/NO Sel - -
-
-
PRT-34 Thermal-T Sel: Установите режим работы преобразователя при перегреве двигателя. Если
установите 1 (Free-Run), преобразователь отключит выходное напряжение. Если установите 2 (Dec),
преобразователь затормозит двигатель.
PRT-35 Thermal In Src: Выбор аналогового входа для подключения термодатчика. Можно выбрать V1 или I1
на основной плате преобразователя, и V2 или I2 на дополнительной плате расширения входов/выходов.
Если используется аналоговый вход по току I1, а постоянное напряжение на датчик
подается с аналогового
выхода AO2, необходимо предварительно установить переключатель в положение PTC .
1) Использование термодатчика PTC, подключенного на аналоговый вход
С использование входа V1 С использованием входа I1
AO2 V1 5G
PTC
I1
5G
Switch
PTC
Измерение напряжения производится при помощи
постоянного тока с выхода A02 и сопротивления
изменяющегося в зависимости от температуры
