Глава 8 Дополнительные функции
8-20

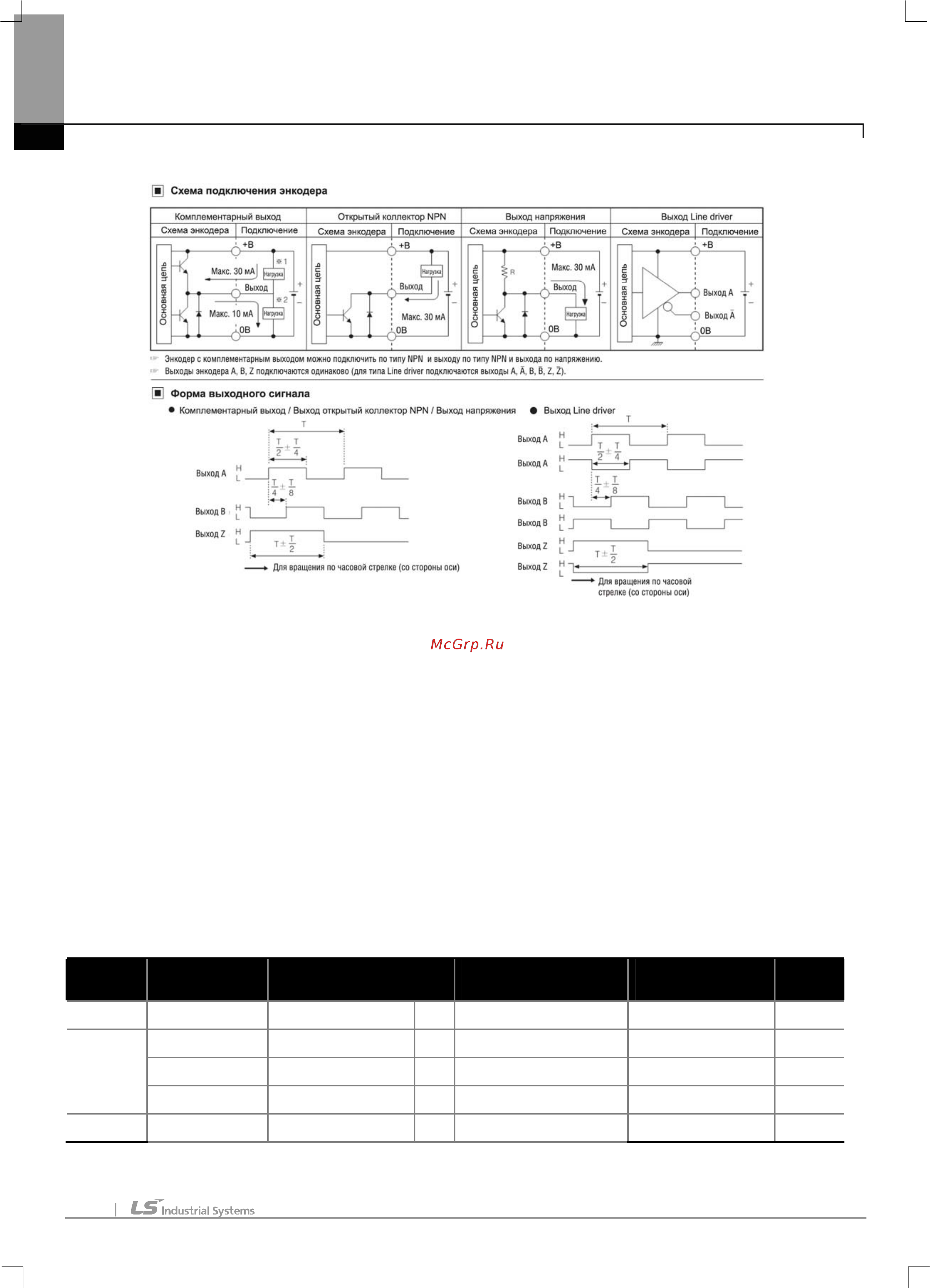

APO-05 Enc Pulse Sel : Установка направления считывания импульсов энкодера. Для вращения в прямом
направлении задайте 0 (A+B), для вращения в обратном направлении задайте 2 –(A+B). Для работы платы
энкодера как источника задания частоты выберете 1.
APO-06 Enc Pulse Num : Количество импульсов энкодера на оборот.
APO-08 Enc Monitor : Преобразование импульсов энкодера в обороты двигателя и отображение в Гц или об/мин.
BAS-20 Auto Tuning : При включении
теста энкодера (Enc Test) преобразователь запускает двигатель в прямом
направлении на частоте 20 Гц, затем осуществляет торможение и разгон в обратном направлении до 20 Гц. В
случае ошибки значение параметра автотюнинга изменяется на None. В случае неправильного подключения
энкодера на дисплее отображается "Enc reversed". В этом случае, измените значение параметра APO-05 (Enc
Pulse Sel) или поменяйте местами 2 сигнальных провода энкодера.
8.1.10 V/F регулирование с датчиком скорости
Группа Параметр №
Название параметра на
дисплее
Установленное
значение
Диапазон
установки
Ед. изм
DRV 09 Control Mode 1 V/F PG 0~4 -
45 PG P-Gain - 3000 0~9999 -
46 PG I-Gain - 50 0~9999 -
CON
47 PG Slip Max % - 100 0~200 %
APO 01 Enc Opt Mode 1 Feed-back 0~2 -
Можно уточнить работу преобразователя в режиме V/F регулирования используя энкодер и плату энкодера.
