Глава 8 Допольнительные функции
8-11

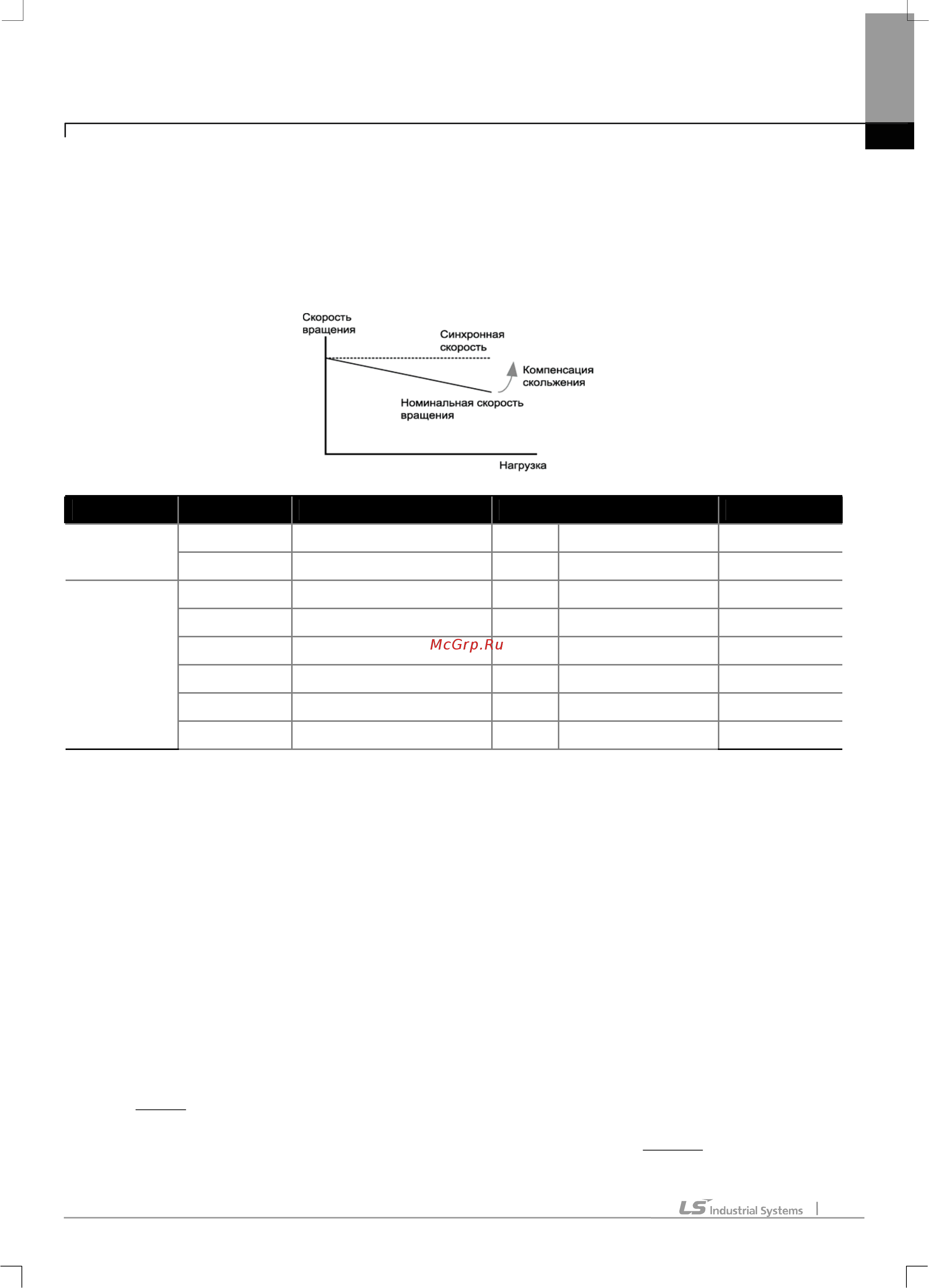

8.1.7 Компенсация скольжения
Для индукционных двигателей разница между синхронной и асинхронной скоростью вращения зависит от
величины нагрузки. Функция компенсации скольжения используется для того чтобы двигатель всегда вращался
на синхронной скорости. В режимах векторного управления компенсация скольжения включается автоматически.
Группа Код № Индикация на дисплее Установленное значение Ед. изм.
09 Control Mode 2 Slip Compen -
DRV
14 Motor Capacity 2 0.75(0.75Kw base) кВт
11 Pole Number - 4 -
12 Rated Slip - 90(0.75Kw base) об/мин
13 Rated Curr - 3.6(0.75Kw base) A
14 Noload Curr - 1.6(0.75Kw base) A
16 Efficiency - 72(0.75Kw base) %
BAS
17 Inertia Rate - 0(0.75Kw base) -
DRV-09 Control Mode: включение режима компенсации скольжения.
DRV-14 Motor Capacity: установите значение мощности двигателя.
BAS-11 Pole Number: установите значение количества полюсов двигателя, как указано на шильде.
BAS-12 Rated Slip: установите значение номинального скольжения двигателя, которое рассчитывается по
формуле, приведенной ниже.
BAS-13 Rated Curr: установите значение номинального тока двигателя, указанного на шильде.
BAS-14 Noload Curr: установите значение тока холостого хода. Если невозможно измерить ток
холостого хода,
установите значения в пределах 30~50% от номинального тока двигателя.
BAS-16 Efficiency: установите значение КПД, указанного на шильде.
BAS-17 Inertia Rate: выберете примерное значение момента инерции.
(0: инерция нагрузки не более 10 величин инерции двигателя, 1: инерция нагрузки примерно равна 10 величинам
инерции двигателя, 2: инерция нагрузки превосходит инерцию двигателя более чем в 10 раз)
⎟
⎠
⎞
⎜
⎝
⎛
×
−=
120
Prpm
ff
rs
,
s
f
=rated slip frequency,
r
f
=rated frequency,
rpm
=rated revolution of motor,
P
=motor poles
Прим.) rated frequency: 60Hz, rated revolution: 1740rpm, pole numbers: 4.
Hzf
s
2
120
41740
60 =
⎟
⎠
⎞
⎜
⎝
⎛
×
−=
