Глава 4 Подключение
4-12

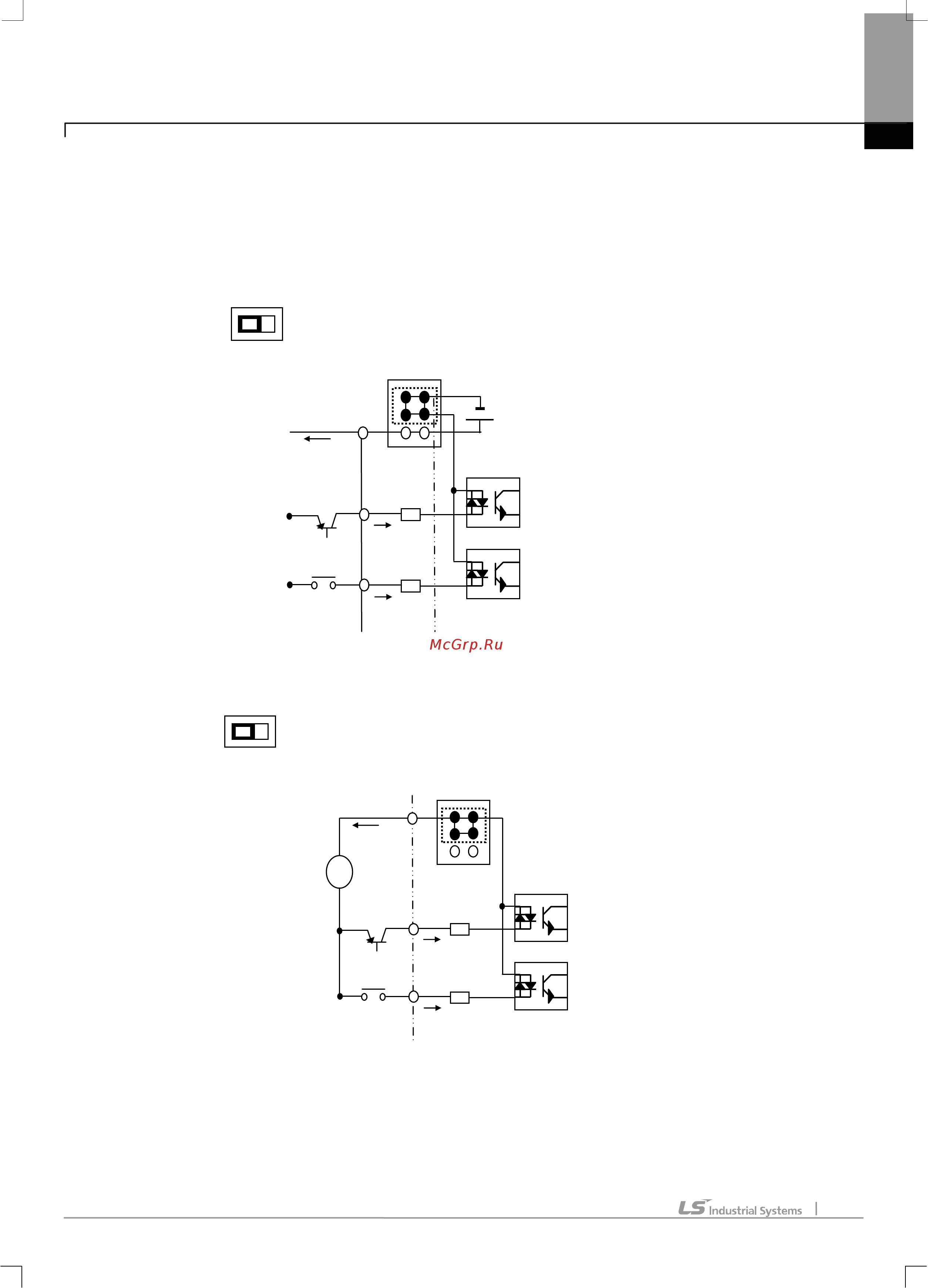

(2) Режим PNP – при использовании внутреннего источника питания
Установите переключатель в положении PNP. Клемма 24 (24В) – общая клемма входа сигнала контакта. Режим PNP –
установите переключатель в положении PNP при использовании внешнего источника питания. При использовании внешнего
источника питания 24В, подсоедините вход внешнего источника (-) и клемму CM (24В GND).
Внутренний источник
питания (24В)
24(24V)
P1(FX)
P2(RX)
NPN PNP
Режим PNP – при использовании внутреннего источника питания
Режим PNP – при использовании внешнего источника питания
Внешний
источник
питания (24В)
CM (24G)
P1(FX)
P2(RX)
-
+
NPN PNP
