Глава 8 Допольнительные функции
8-59

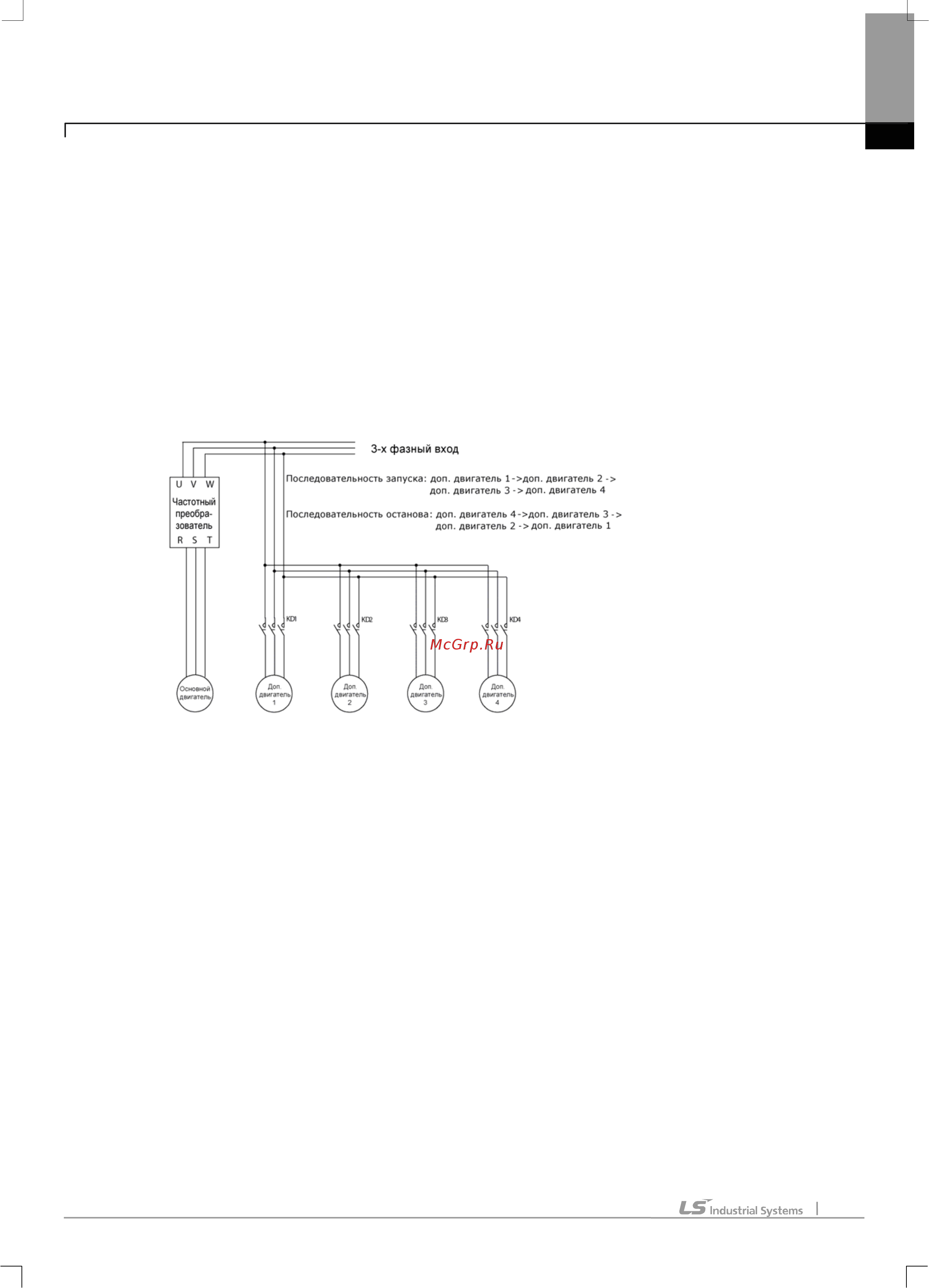

1 : Aux
Работа дополнительных двигателей начинается с заданной в APO-21 последовательности. Когда суммарное
время работы основного и дополнительного двигателя превысит установленное время автозамены (APO-36),
выполнятся условия для автоматической замены. Если основной двигатель остановлен командой стоп или
режимом сна ПИД регулятора, последовательность запуска выбранная в APO-21 изменится. Например, если
установлено 4 дополнительных двигателя и в параметре APO-21 установлен
4-й стартовый двигатель, то
последовательность запуска двигателей автоматически изменится на 1. Таким образом, предыдущая
последовательность запуска двигателей 4, 1, 2, 3 изменится на 1, 2, 3, 4 и если выполнятся условия для
следующей смены последовательности, то она станет 2, 3, 4, 1.
2 : Main
Возможна автозамена без разделения на основной и дополнительный двигатели. Условием автозамены
является суммарное время
работы двигателя, подключенного к преобразователю превышающее установленное
в параметре (APO-36).
Если преобразователь остановлен командой стоп или вошел в режим сна ПИД регулятора,
последовательность запуска двигателей автоматически изменяется. Например, если стартовая
последовательность (APO-21) установлена как 2, выход преобразователя подключается ко 2-му двигателю.
Если подключена четыре двигателя и выполнено условие включения дополнительного двигателя, то
последовательность запуска
дополнительных двигателей будет 3, 4 и 1. При следующей остановке основного
двигателя, на работу от преобразователя переключается двигатель номер 3 и последовательность
подключения дополнительных двигателей становится 4, 1 и 2.
