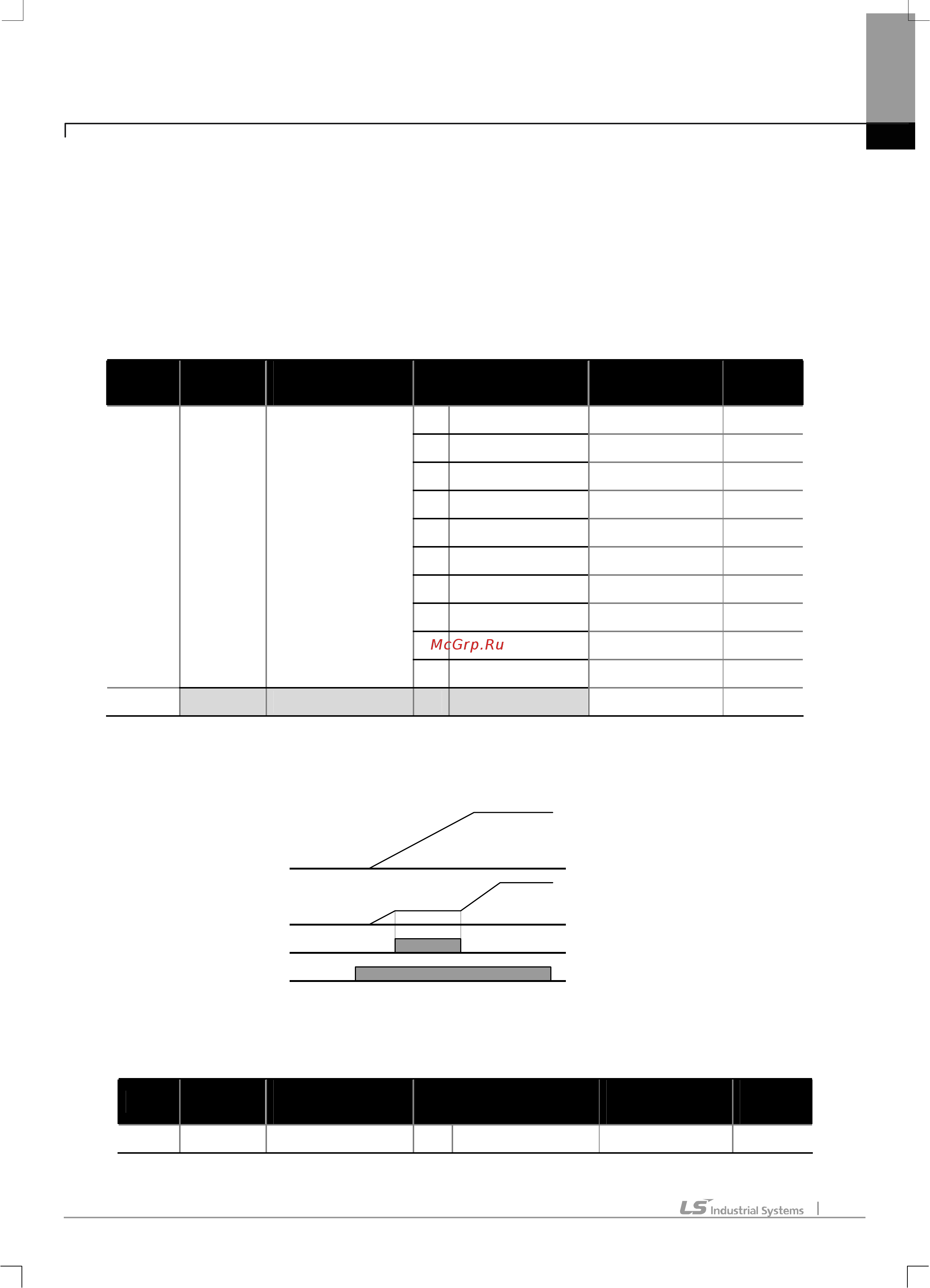

Ls SV0015iS7-4 [97/319] Фиксация частоты аналогового входа
![Ls SV0015iS7-4 [97/319] Фиксация частоты аналогового входа](/views2/1584734/page97/bg61.png)
Глава 7 Основные функции
7-9
Установка параметра DRV-07 Freq Ref Src в Int 485 позволяет контролировать задание частоты от внешнего
источника (ПК или ПЛК) используя цифровой интерфейс RS485 (клеммы +S, -S).
Детальное описание в Главе 11 Коммуникации.
Примечание: Смотри руководство пользователя к соответствующей плате коммуникации Profibus, Device-net, и
PLC.
7.1.2 Фиксация частоты аналогового входа
Группа Код No.
Индикация на
дисплее
Начальное значение
Диапазон
установки
Ед.
измер.
0 Keypad-1
0 – 9
-
1 Keypad-2
0 – 9
-
2 V1
0 – 9
-
3 I1
0 – 9
-
4 V2
0 – 9
-
5 I2
0 – 9
-
6 Int 485
0 – 9
-
7 Encoder
0 – 9
-
8 Fied Bus
0 – 9
-
DRV 07 Freq Ref Src
9 PLC
0 – 9
-
IN 65~75 *Px Define 21 Analog Hold 65 – 75 -
*На выбор P1~P8, P9~P11 (опция)
Данная функция позволяет зафиксировать величину выходной частоты на время подачи сигнала на
определенный цифровой вход Рх. См. рисунок ниже.
7.1.3 Преобразование частоты в обороты/мин
Если установить параметр DRV-21 Hz/Rpm Sel в 1: отображение скорости на дисплее измениться с частоты на
об/мин.
Группа Код No.
Индикация на
дисплее
Начальное значение
Диапазон
установки
Ед.
измер.
DRV 21 Hz/Rpm Sel 1 Rpm Display - об/мин
З
аданная
частота
Выходная
частота
Пус
к
F
