Глава 6 Программирование при помощи пульта
6-17

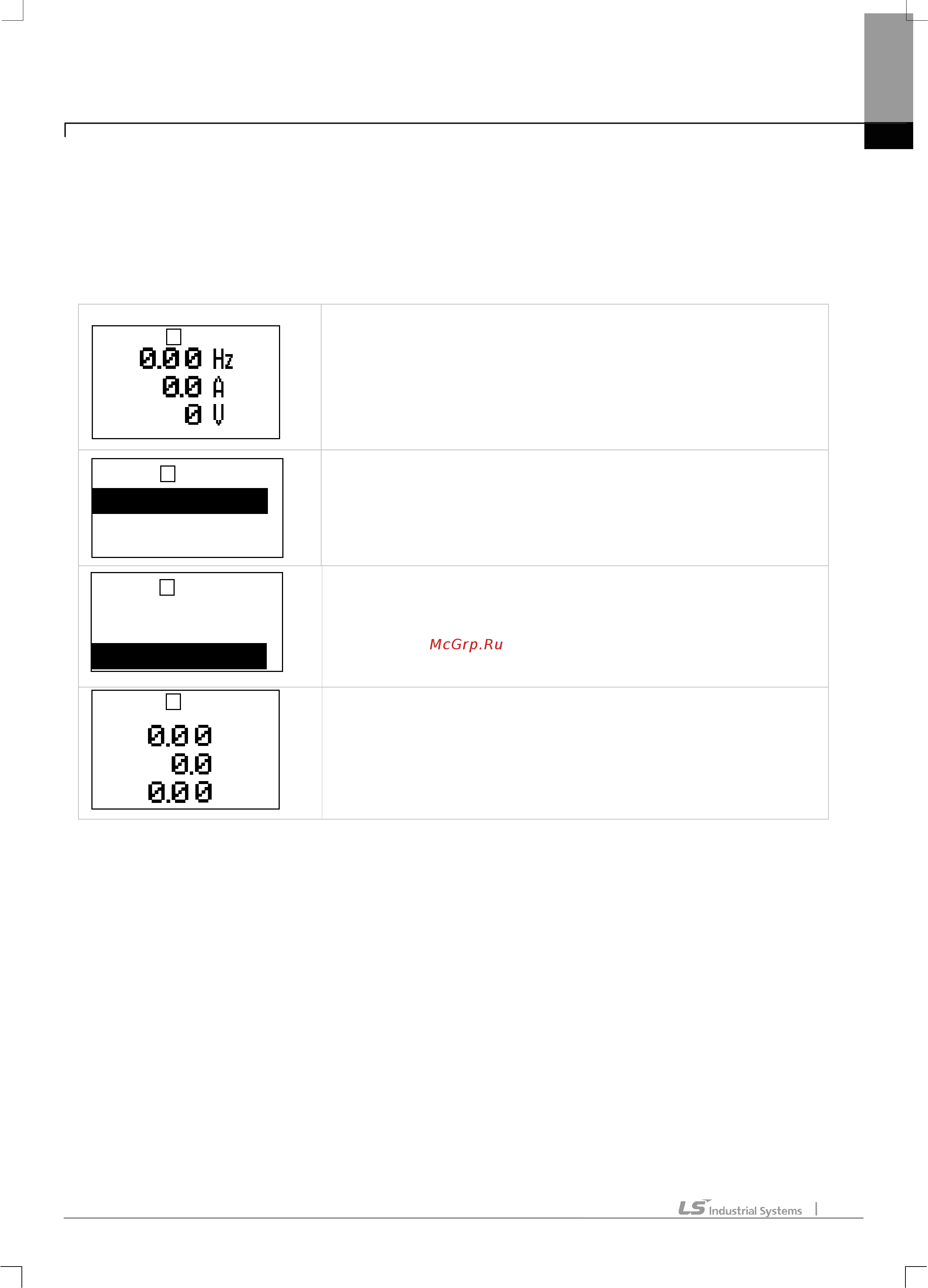

6.1.7 Мониторинг рабочего состояния
1) Использование режима мониторинга
В режиме мониторинга Вы можете контролировать 3 величины (параметра). Некоторые параметры, такие
как частота, можно редактировать. Можно так же производить отбор необходимых параметров, используя
режим конфигурации (CNF).
- Первоначальный вид дисплея в режиме мониторинга «Monitor
Mode».
- Частота, ток и напряжение установлены по умолчанию
(заводская установка).
- На дисплее отображаются значения частоты, тока, напряжения.
Например: отображается частота во время останова или рабочая
частота в процессе работы преобразователя.
- Вы можете установить параметры для вывода на дисплей в
режиме Monitor Mode в последовательности 21 – 23 в режиме
конфигурации CNF.
- Перейдите к коду 23, используя кнопку «Down».
- Измените параметр 23 в режиме Monitor Mode на выходную
мощность
.
- На третьей строке дисплея выводится выходная мощность.
MON T/K N STP 0.00Hz
1
CNF N STP 0.00Hz
21 Monitor Line-1
Frequency
22
Monitor Line-2
Output Current
23 Monitor Line-3
Output Voltage
CNF N STP 0.00Hz
21
Monitor Line-1
Frequency
22
Monitor Line-2
Output Current
23 Monitor Line-3
Output Power
MON T/K N STP 0.00Hz
kW
A
Hz
