Глава 10 Функции защиты
10-5

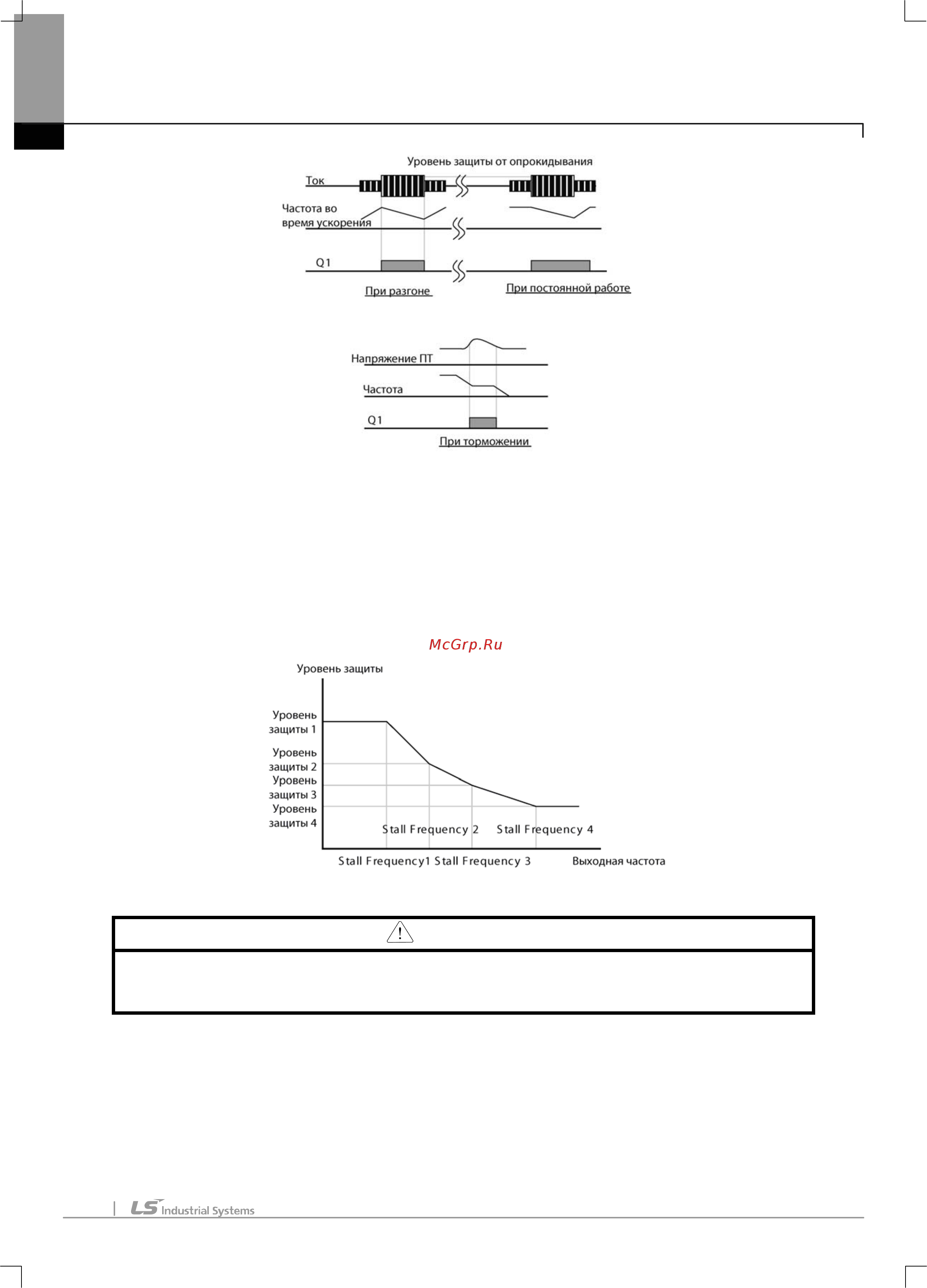

PRT-51 Stall Freq 1 ~ PRT-58 Stall Level 4: Можно установить несколько уровней защиты от опрокидывания
для разных частот и для базовой частоты. Нумерация уровней по частоте начинается с низких частот.
Например, значение Stall Freq2 находится посередине между Stall Freq 1(нижний уровень) и Stall Freq
3(верхний уровень).
Предупреждение
При пуске, включение защиты определяется уровнем защиты 1 вне зависимости от
установки других уровней.
