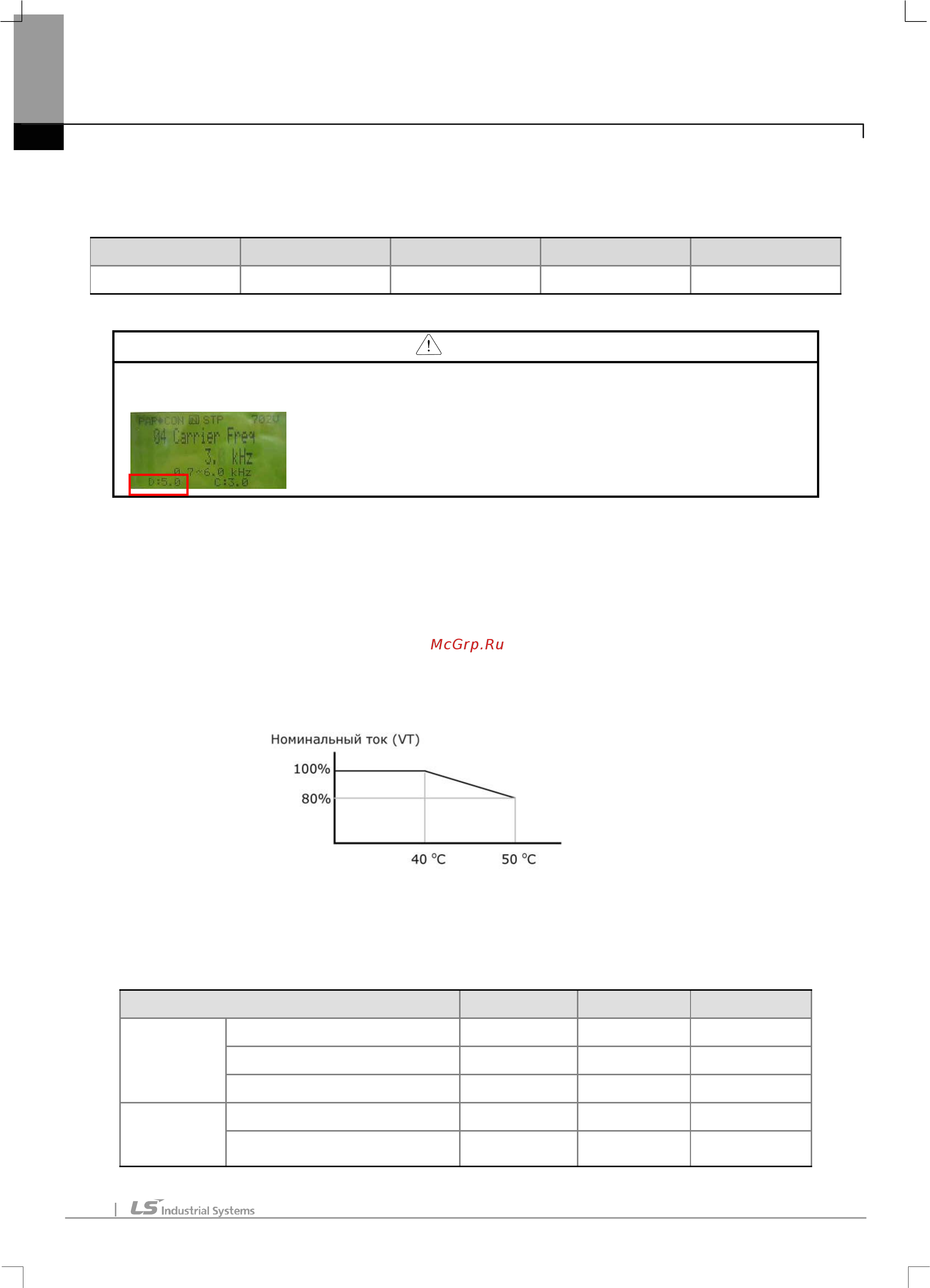

Глава 8 Дополнительные функции
8-40
Несущая частота ШИМ в зависимости от мощности преобразователя.
0.75 – 22 кВт 30 – 45 кВт 55 – 75 кВт 90 – 110 кВт 132 – 160 кВт
5 кГц (макс 15 кГц) 5 кГц (макс 10 кГц) 5 кГц (макс 10 кГц) 3 кГц (макс 6 кГц) 3 кГц (макс 5 кГц)
Преобразователи серии iS7 могут быть использованы для двух типов нагрузки. Для средней нагрузки
предполагается уровень возможной перегрузки 150% в течение 60 с. Для нормальной нагрузки
предполагается уровень возможной перегрузки в 110% в течение 60 с. Таким образом, номинальный ток
различается в зависимости от типа нагрузки и в зависимости от окружающей температуры.
1)
Снижение номинального тока в зависимости от температуры:
Ниже приведен график зависимости номинального тока от окружающей температуры при нормальной
нагрузке (VT: переменный момент).
2) Снижение номинального тока в зависимости от несущей частоты ШИМ:
Ниже приведена таблица условий, при которых номинальный ток преобразователя соответствует 100% в
зависимости от нагрузки и несущей частоты ШИМ.
Мощность преобразователя 0.75 – 7.5 кВт 11 – 22 кВт 30 – 75 кВт
Норм. температура (25℃) 10 кГц 10 кГц 5 кГц
Высокая температура (40℃) 7 кГц 7 кГц 4 кГц
Постоянный
момент
нагрузки
Высокая температура (50℃) 5 кГц 5 кГц 4 кГц
Норм. температура (25℃) 7 кГц 7 кГц 3 кГц
Переменный
момент
нагрузки
Высокая температура (40℃) 2 кГц 2 кГц 2 кГц
Предупреждение
Несущая частота для преобразователя 90~160 кВт составляет 3 кГц. Однако, на дисплее
отображается 5.0.
