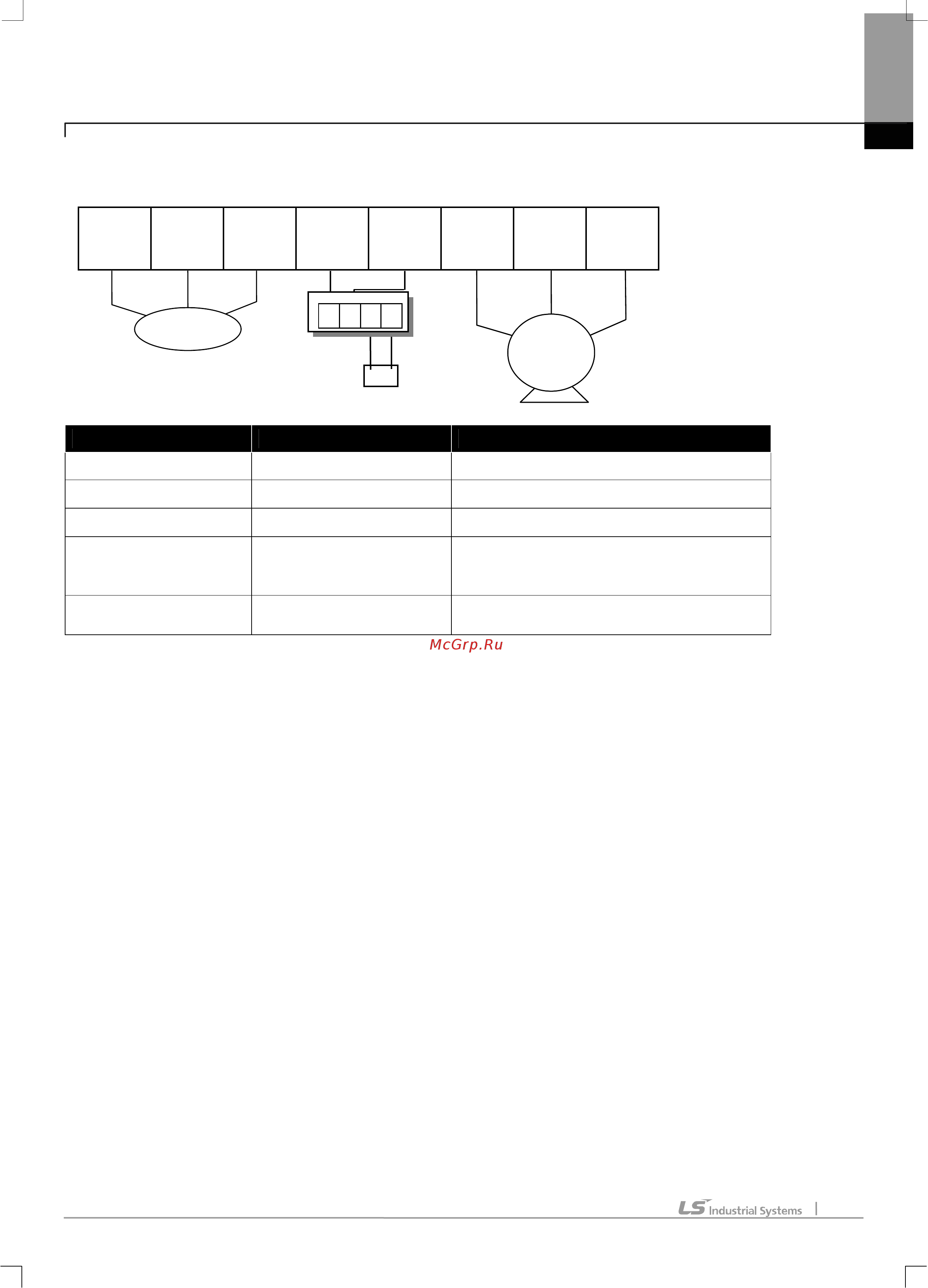

Глава 4 Подключение
4-9
3) 90 – 160 кВт (400В)
R(L1) S(L2) T(L3) P(+) N(-) U V W
Символ Наименование клеммы Описание
R(L1),S(L2),T(L3) Вход напряжения (~) Подсоединение нормального входа (~)
P(+) (+) клемма напряжения (=) (+) клемма звена постоянного тока (=)
N(-) (-) клемма напряжения (=) (-) клемма звена постоянного тока (=)
P(+), N(-)
Клемма подсоединения
блока динамического
торможения
Подсоединение блока динамического
торможения
U, V, W Вход преобразователя
Подсоединение 3-х фазного асинхронного
двигателя
Двигатель
Блок дина-
мического
то
р
можения
DBR
DВ резистор
3 фазы
AC вход
P N B1
B2
