Глава 8 Дополнительные функции
8-60
3) Переключение
Данная функция позволяет остановить работающий двигатель, в случае его поломки, и заменить его другим
двигателем. Если на вход преобразователя подается сигнал ошибки и функция переключения установлена в
Interlock 1~4, преобразователь определит возможность работы для двигателя в соответствии со входными
сигналами. Последовательность замены
двигателей зависит от количества установленных двигателей и
выбора режима автозамены, описанного выше (APO-35).
IN-65~75 Px Define: Необходимо выбрать и установить дискретный вход в функцию Interlock 1~4. Если режим
автозамены (APO-35) установлен в 0(None) или 1(Aux) и дополнительные двигатели 1, 2 и 3 подключены к
выходным реле 1 и 2 и дискретному выходу Q1, если работают четыре двигателя, включая основной,
переключение двигателей 1, 2 и 3 соответствует двигателям
подключенным к Реле 1, 2 и выходу Q1. Однако,
если основной и дополнительный двигатели подключены к Реле 1 и 2, и дискретными выходам Q1 и Q2
(используется карта расширения), параметр APO-35 установлен в 2(Main), то функция переключения работает
с двигателями 1, 2, 3 и 4 подключенными к Реле 1, 2, Q1 и Q2.
APO-38 Interlock: Установите в 1 (Yes).
1) Если используется всего 5 двигателей и функция переключения (APO-35) установлена в 0(None) или 1(Aux),
преобразователь
работает следующим образом. В процессе когда 3-й двигатель остановлен на
преобразователь поступает входной сигнал Interlock 3, дополнительные двигатели подключаются в
последовательности 1, 2 и 4 (если параметр стартовой последовательности APO-21 установлен в 1. Если
сигнал Interlock 3 отключен, последовательность подключения двигателей становится 1, 2, 3 и 4. Если сигнал
переключения Interlock 3 включается во время работы 3-го двигателя, то он останавливается и подключается
4-й двигатель
. При отключении сигнала переключения 4-й двигатель останавливается и подключается 3-й
двигатель.

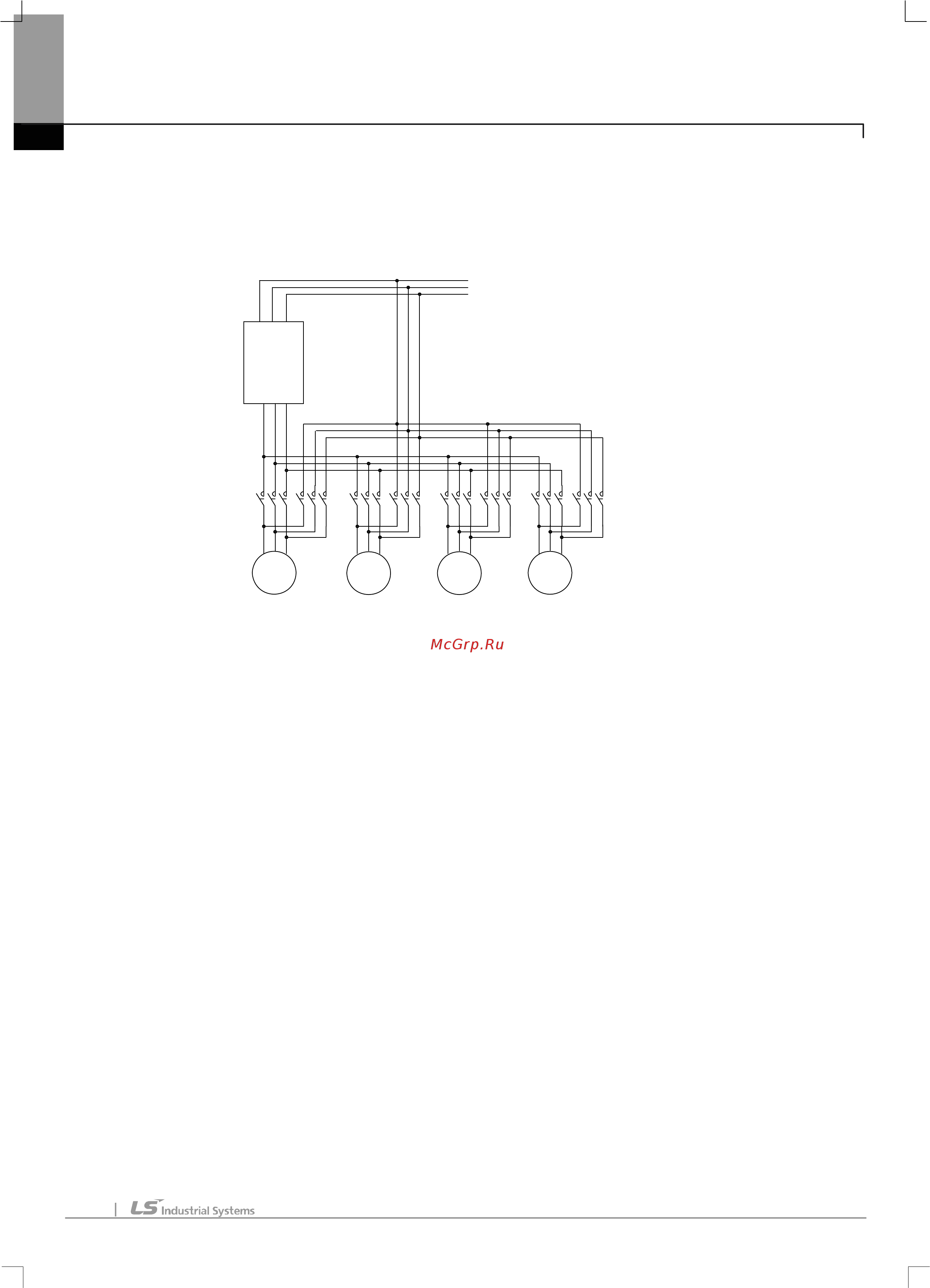

M1
Преобра
зователь
R S T
U V W
KM1
KM2
KM3
KM4
KD1 KD2
KD3 KD4
M2
M3
M4
Вход 3 фазы
