Глава 4 Подключение
4-7

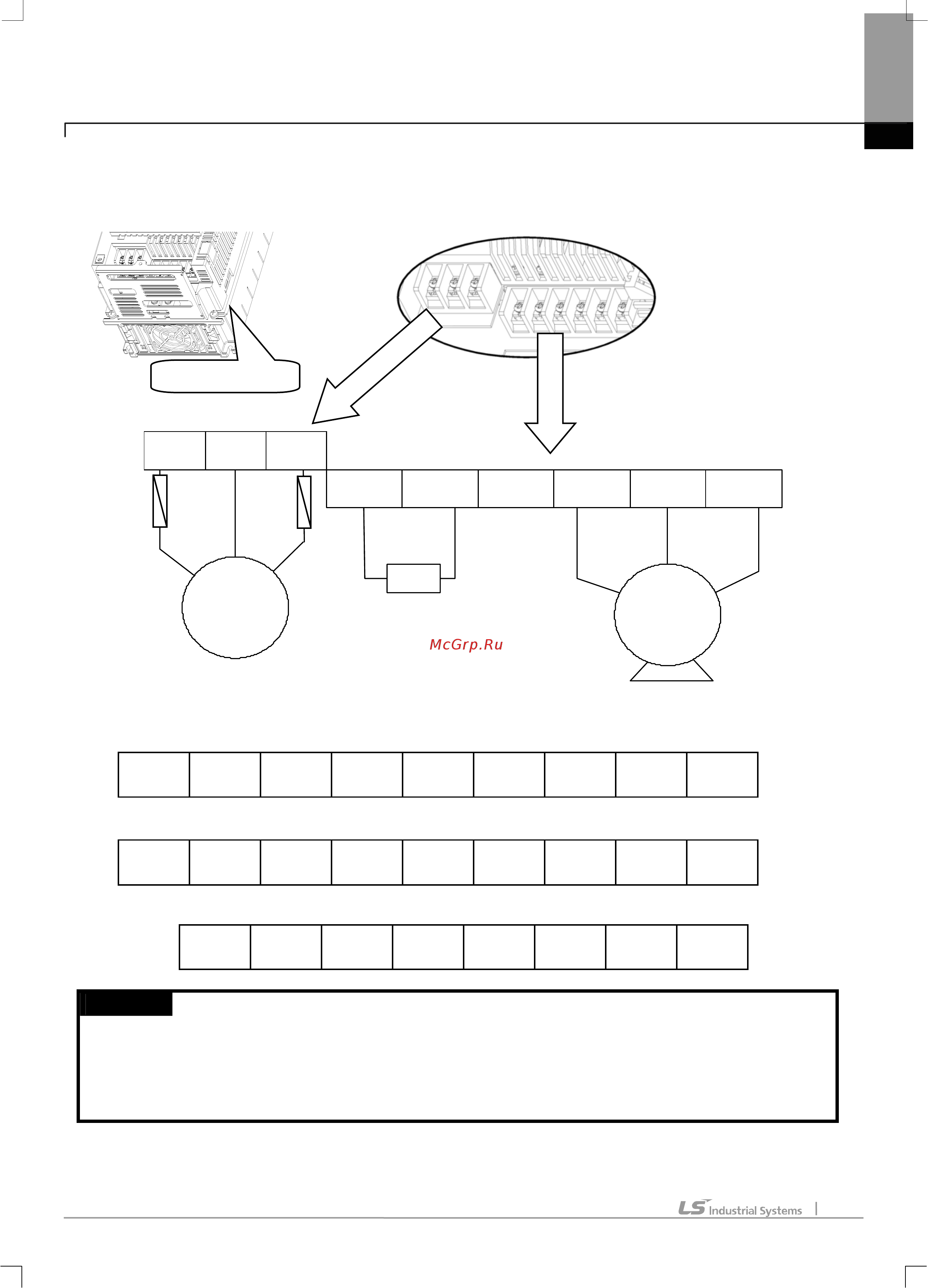

4.1.6 Схема подключения к клеммам (силовые клеммы)
1) Подключение клемм для частотных преобразователей с мощностью ниже 7.5 кВт
2) Расположение клемм для частотных преобразователей с мощностью 11 – 22 кВт
R(L1) S(L2) T(L3) P(+) B N(-) U V W
3) Расположение клемм для частотных преобразователей с мощностью 30 – 75 кВт
R(L1) S(L2) T(L3) P1(+) P2(+) N(-) U V W
4) Расположение клемм для частотных преобразователей с мощностью 90 – 160 кВт
R(L1) S(L2) T(L3) P(+) N(-) U V W
Примечание
У частотных преобразователей с мощностью свыше 11 кВт линейное расположение силовых клемм. Частотные
преобразователи мощностью 0.75 – 160 кВт имеют встроенный дроссель постоянного тока (DCR). Не используйте
общий кабель заземления для использования совместно с мощным оборудованием таким как сварочные аппараты и
т.д. Кабель заземления должен быть максимально коротким. В случае удаления подключения заземления на клемме
заземления может появиться потенциал (от утечки тока при работе преобразователя).
3Phase
AC
IM
R(L1) S(L2)
N
(
-
)
U
V
W
P(+)
B
3 фазы
M
T(L3 )
3-фазный вход
напряжения
Тормозной резистор
Двигатель
Клеммы заземления
Внешний
предохра-
нител
ь
