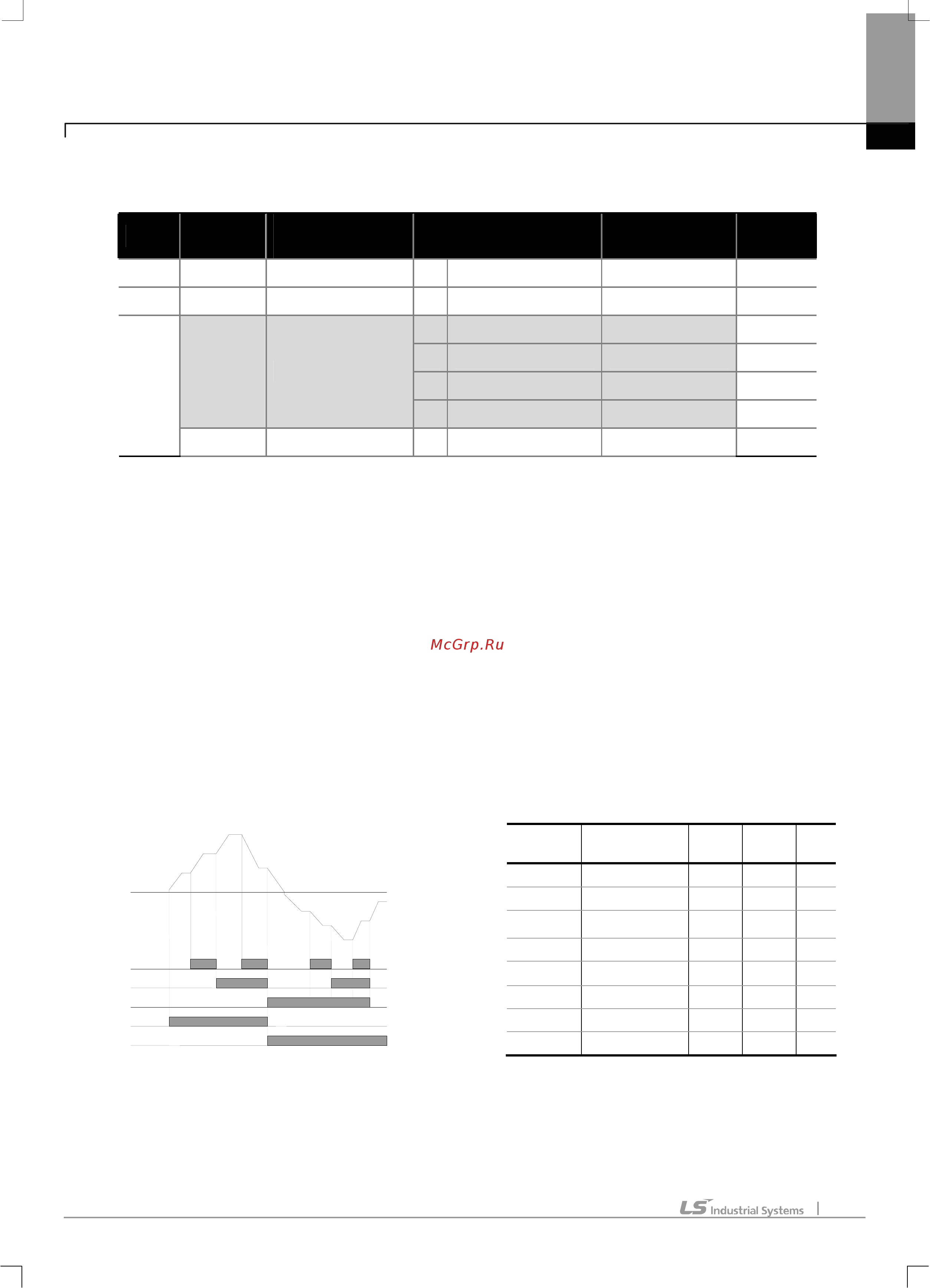

Глава 7 Основные функции
7-10
7.1.4 Задание фиксированных частот
Группа Код No.
Индикация на
дисплее
Начальное значение
Диапазон
установки
Ед.
измер.
DRV 07 Freq Ref Src - - - -
BAS 50~64 Step Freq - x - - -- Гц
7 Speed-L - -
8 Speed-M - -
9 Speed-H - -
65~75 Px Define
10 Speed-X - -
IN
89 InCheck Time - 1 - мс
*Step Freq – x : Step Freq -1~15, Px: P1~P8, P9~P11 (Опция)
При помощи многофункциональных входов можно задавать фиксированные скорости для частотного
преобразователя. Скорость 0 задается в параметре 07 группы DRV.
Установите соответствующие значения скоростей в параметрах 50~64 группы BAS.
Выберете входы для задания фиксированных скоростей (Speed-L, Speed-M, Speed-H, Speed-X).
Скорости Speed-L, Speed-M, Speed-H и Speed-X определяются комбинацией сигналов цифровых входов в
соответствии с заданными в параметрах BAS-50 ~ BAS-64 значениями.
Если входы P6, P7 и P8 заданы соответственно как
Speed-L, Speed-M и Speed-H, дополнительно можно задавать
скорости Speed-X вплоть до Speed 16.
[Пример для 8 фиксированных скоростей]
Speed FX or RX P8 P7 P6
0 9 - - -
1 9 - - 9
2 9 - 9 -
3 9 - 9 9
4 9 9 - -
5 9 9 - 9
6 9 9 9 -
7 9 9 9 9
P
6
P
7
Р8
F
X
R
X
0
1
3
4
5
6
7
8
2
Ч
астота
