Глава 3 Установка
3-10

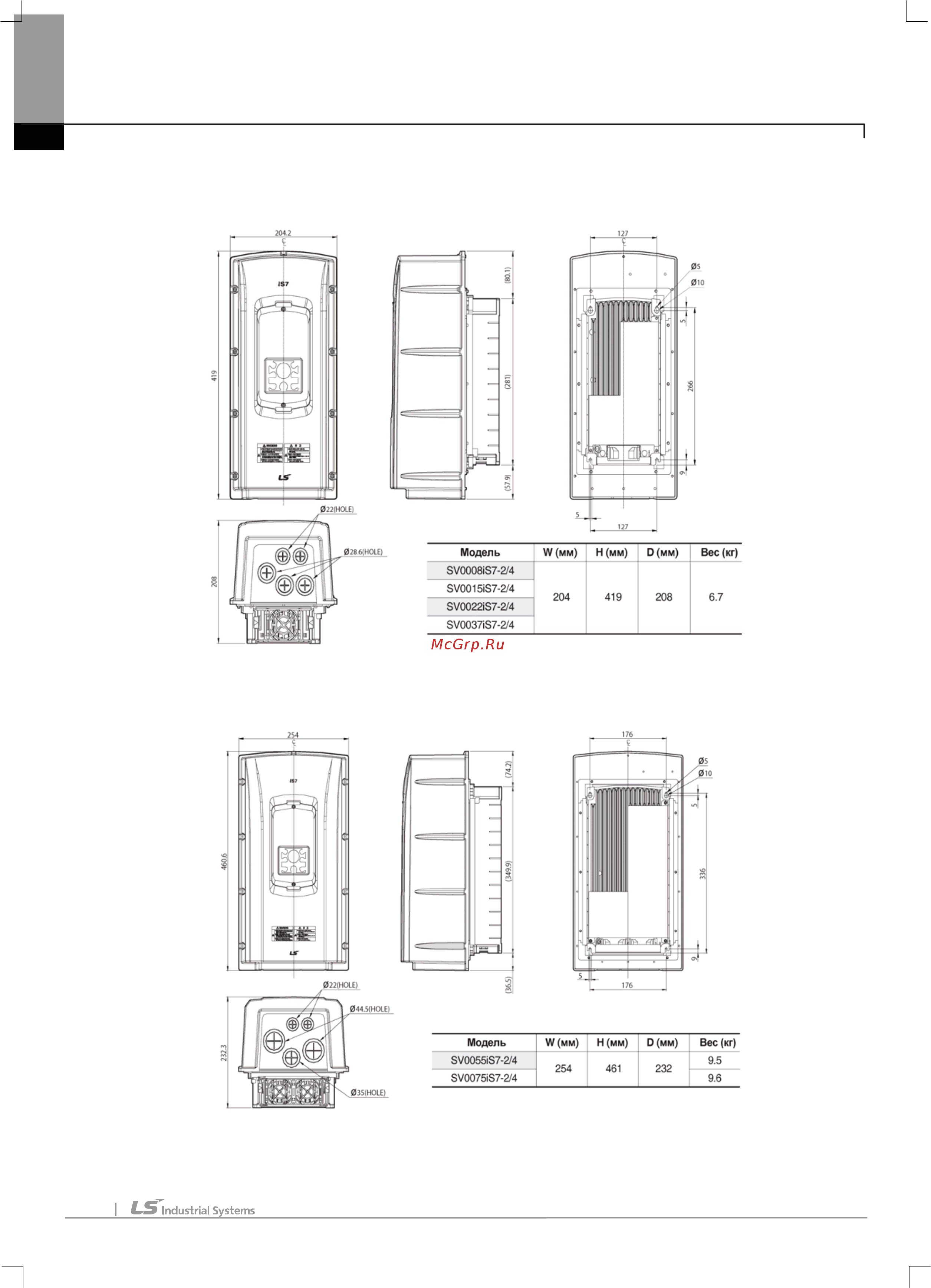

3.1.3 Внешний вид и габаритные размеры (Класс защиты IP54)
1) SV0008-0037iS7 (200В/400В)
2) SV0055-0075iS7 (200В/400В)
