Глава 7 Основные функции
7-26

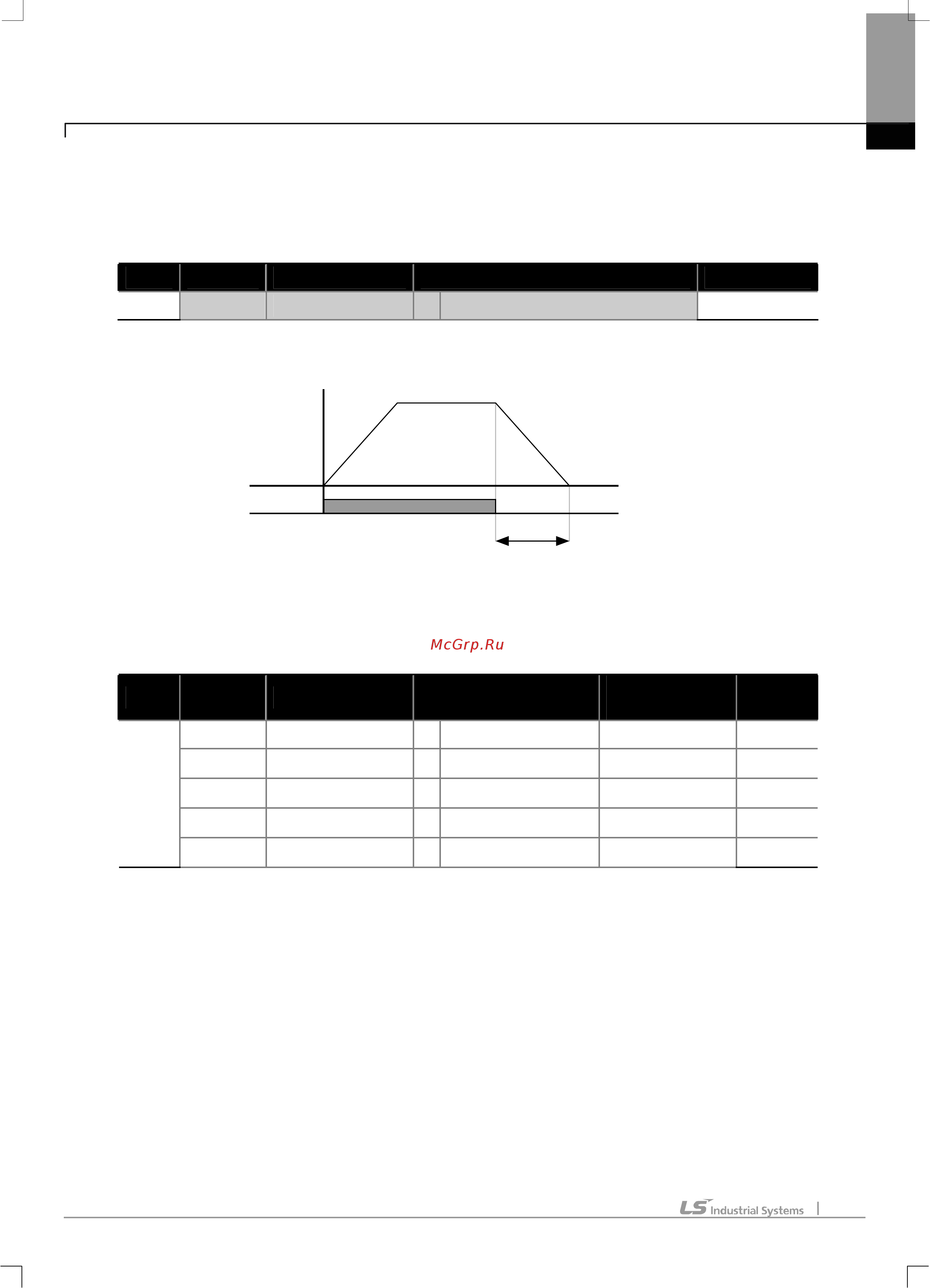

7.1.17 Выбор способа остановки двигателя
Можно выбрать способ остановки двигателя, который будет использоваться при подаче команды остановки.
1) Торможение до остановки
Группа Код No. Индикация Заданное значение Ед. изм.
ADV 08 Stop Mode 0 Dec -
Это стандартный способ остановки двигателя. Если не требуется дополнительных специальных функций, то
преобразователь тормозит двигатель до 0 Гц и останавливается.
7.1.18 Остановка после торможения постоянным током
(При достижении заданной частоты преобразователь начинает тормозить двигатель, подавая постоянный ток в
обмотку статора)
1) Настройка параметров для торможения постоянным током
Группа Код No. Индикация Заданное значение
Диапазон
значений
Ед. изм.
08 Stop Mode 1 Dc-Brake 0 – 4 -
14 Dc-Block Time - 0.10 0 – 60
-
15 Dc-Brake Time - 1.00 0 – 200
-
16 Dc-Brake Level - 50 200 – 200
-
ADV
17 Dc-Brake Freq - 5.00 0 – 60
-
Преобразователь начинает тормозить двигатель постоянным током после того как частота достигает
установленного в параметре ADV-17 (Dc-Brake Freq) значения.
ADV-14 Dc-Block Time : устанавливает время задержки постоянного тока. Если инерция нагрузки большая
и частота ADV-17 Dc-Brake Freq слишком высокая, может возникнуть перегрузка по напряжению и
отключение преобразователя из-за ошибки.
ADV-15 Dc-Brake Time : устанавливает время подачи постоянного тока в обмотку двигателя.
ADV-16 Dc-Brake Level :
устанавливает величину постоянного тока в % от номинального тока двигателя.
ADV-17 Dc-Brake Freq : устанавливает частоту начала торможения постоянным током.
Ч
астота
В
ремя торможения
К
оманда Пус
к
