Глава 4 Подключение
4-2

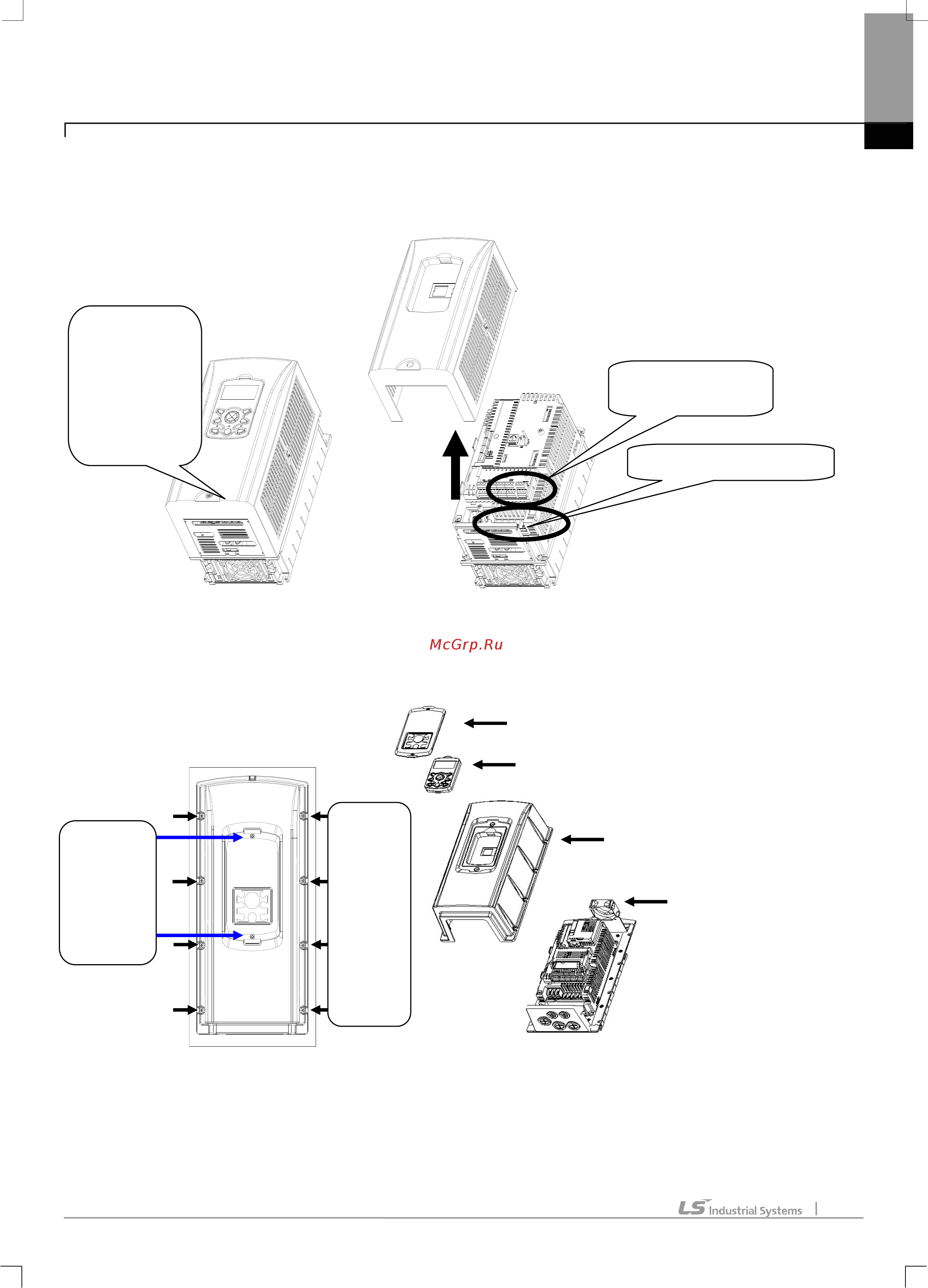

3) Как снять верхнюю крышку
[Тип IP21]
[Тип IP54]
Снимите защитную крышку с пульта, отвинтив болты, затем снимите пульт.
Снимите верхнюю крышку, отвинтив фиксирующие болты.
Перед подключением, защитная крышка IP54 должна быть установлена на панель.
Открутите
фиксирующий
болт и отделите
переднюю
крышку от
корпуса.
Клеммы цепей
управления I/O
Силовые клеммы
Перед-
няя
крышка
фикси-
руется
болтами
Пульт
Защитная крышка пульта
Монтажные отверстия
Встроенный
вентилятор
Крышка
для
пульта
фиксиру-
ется
болтами
