Глава 6 Программирование при помощи пульта
6-9

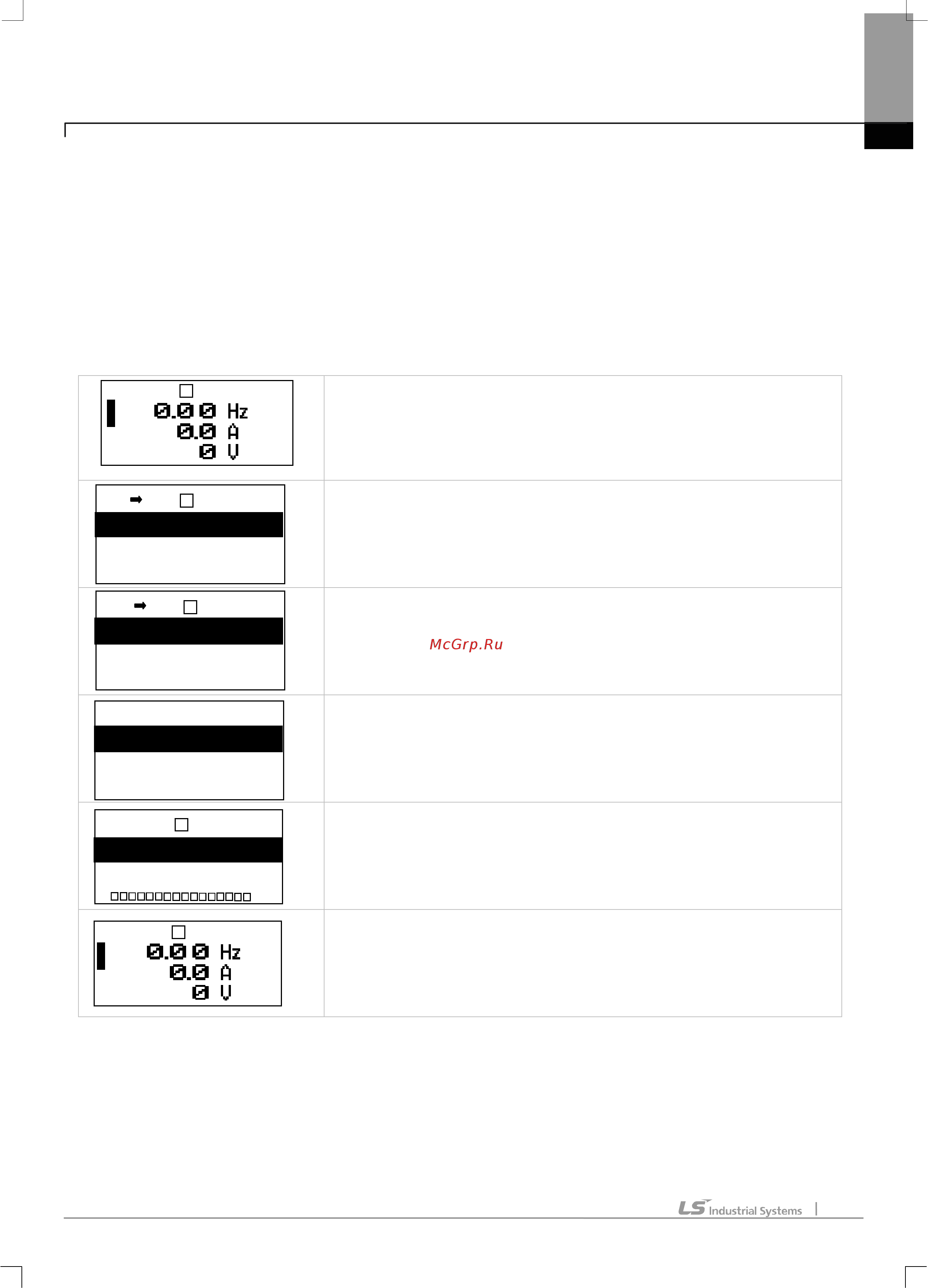

2) Режим User/Macro и режим отключения «Trip Mode»
В отличие от других режимов, установленных на изделие в момент его покупки, режим User/Macro Mode
появится на дисплее, только если пользователь зарегистрирует код пользователя или установит макро
функцию с помощью многофункциональной клавиши. В случае отключения в процессе работы, на экране
появится режим отключения «Trip Mode», а информация об отключении будет сохранена в истории
отключении,
если Вы установите функцию отключения, используя кнопку RESET (сброс). Переключение
между двумя режимами производится следующим образом:
- Подайте напряжение питания, на дисплее появится информация
(как показано на рис. слева). В настоящее время установлен тот
режим, который отображен на дисплее.
- Нажмите кнопку Mode один раз.
- Вы перешли в режим установки параметров (Parameter Mode).
- Нажмите кнопку Mode один раз.
- Вы перешли в режим установки параметров пользователем
(User/Macro Mode).
- Нажмите кнопку Mode один раз.
- Вы перешли в режим отключения (Trip Mode).
- Нажмите кнопку Mode один раз.
- Вы перешли в режим конфигурации (Config Mode).
- Нажмите кнопку Mode один раз.
- Вы вернулись в режим мониторинга (Monitor Mode).
MON T/K N STP 0.00Hz
PAR
DRV N STP 0.00Hz
00 Jump Code
9 CODE
01
Cmd Frequency
0.00 Hz
02
Cmd Torque
0.0 %
U&M
USR N STP 0.00Hz
00
Jump Code
9 CODE
01
Cmd Frequency
0.00 Hz
02
Cmd Torque
0.0 %
TRP Last-1
00 Trip Name ( 1)
External Trip
01 Output Freq
0.00 Hz
02 Output Current
0.0 A
CNF N STP 0.00Hz
00 Jump Code
40 CODE
01 Language Sel
English
02 LCD Contrast
MON T/K N STP 0.00Hz
