Глава 8 Дополнительные функции
8-16

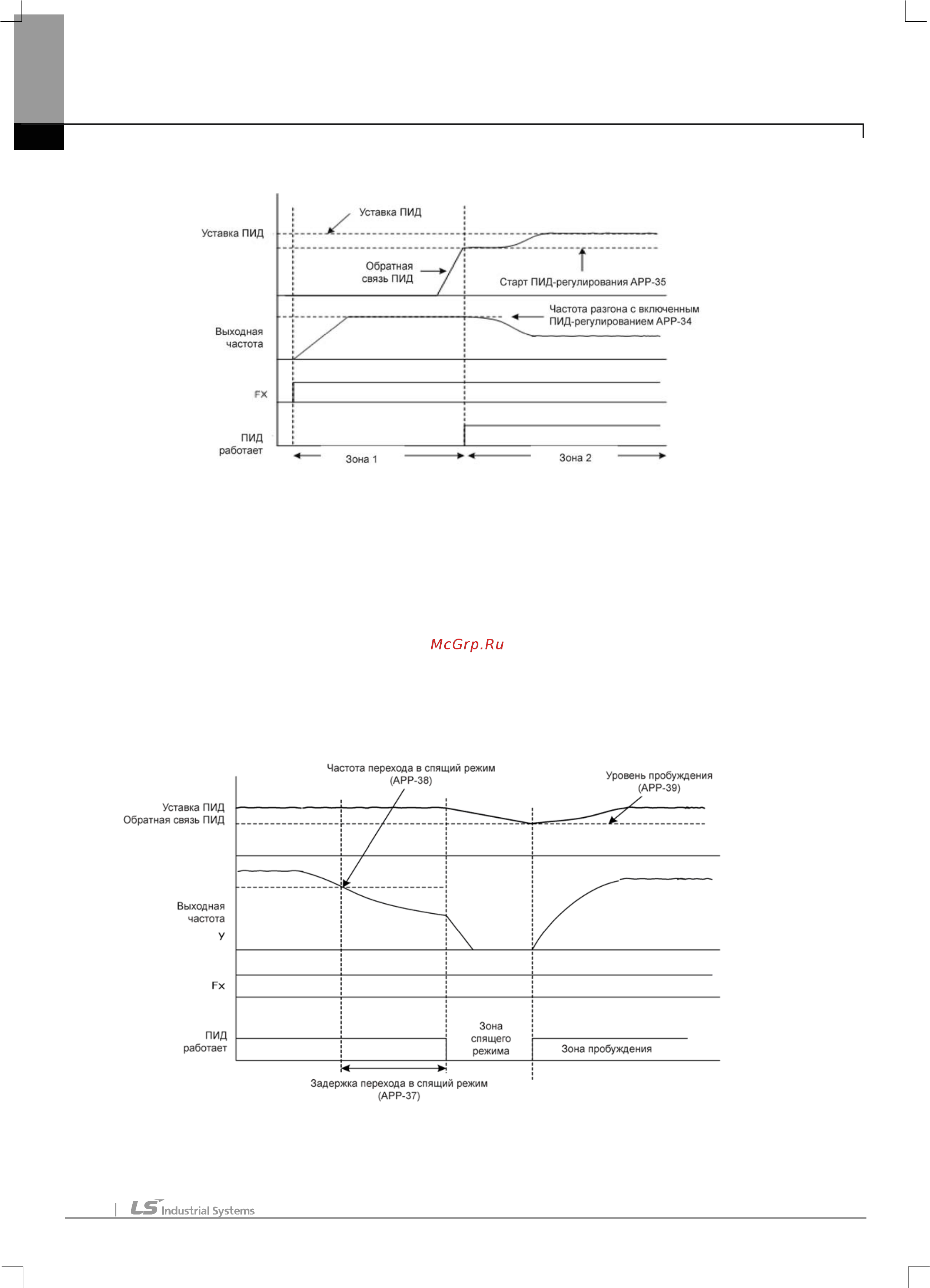

4) Режим перехода в спящий режим ПИД регулятора
APP-37 PID Sleep DT, APP-38 PID Sleep Freq: Если в течение времени, установленного в параметре APP-37 PID
Sleep DT, преобразователь работает на частоте ниже APP-38 Sleep Freq, то преобразователь останавливает
двигатель и переходит в спящий режим. Выход из спящего режима задается параметрами APP-39.
APP-39 PID WakeUp Lev, APP-40 PID WakeUp Mod: Параметры управляют выходом преобразователя из
спящего режима ПИД регулятора. Если установить параметр
АРР-40 в 0 (ниже уровня) и значение обратной
связи меньше заданного в параметре APP-39 PID WakeUp Lev, работа ПИД регулятора возобновиться. Установка
АРР-40 в 1(выше уровня) запускает ПИД регулятор, когда значение обратной связи становится выше заданного в
АРР-39. Установка 2 (вне диапазона) запускает ПИД управление, если разница уставки и обратной связи
превышает заданную в APP-39 величину.
5) Байпас ПИД регулятора (работа без обратной связи)
Если активируется дискретный вход, установленный в 22 (PID Openloop), ПИД регулятор отключается и
преобразователь работает по открытому контуру. При отключении входа ПИД регулятор снова начинает работать.
