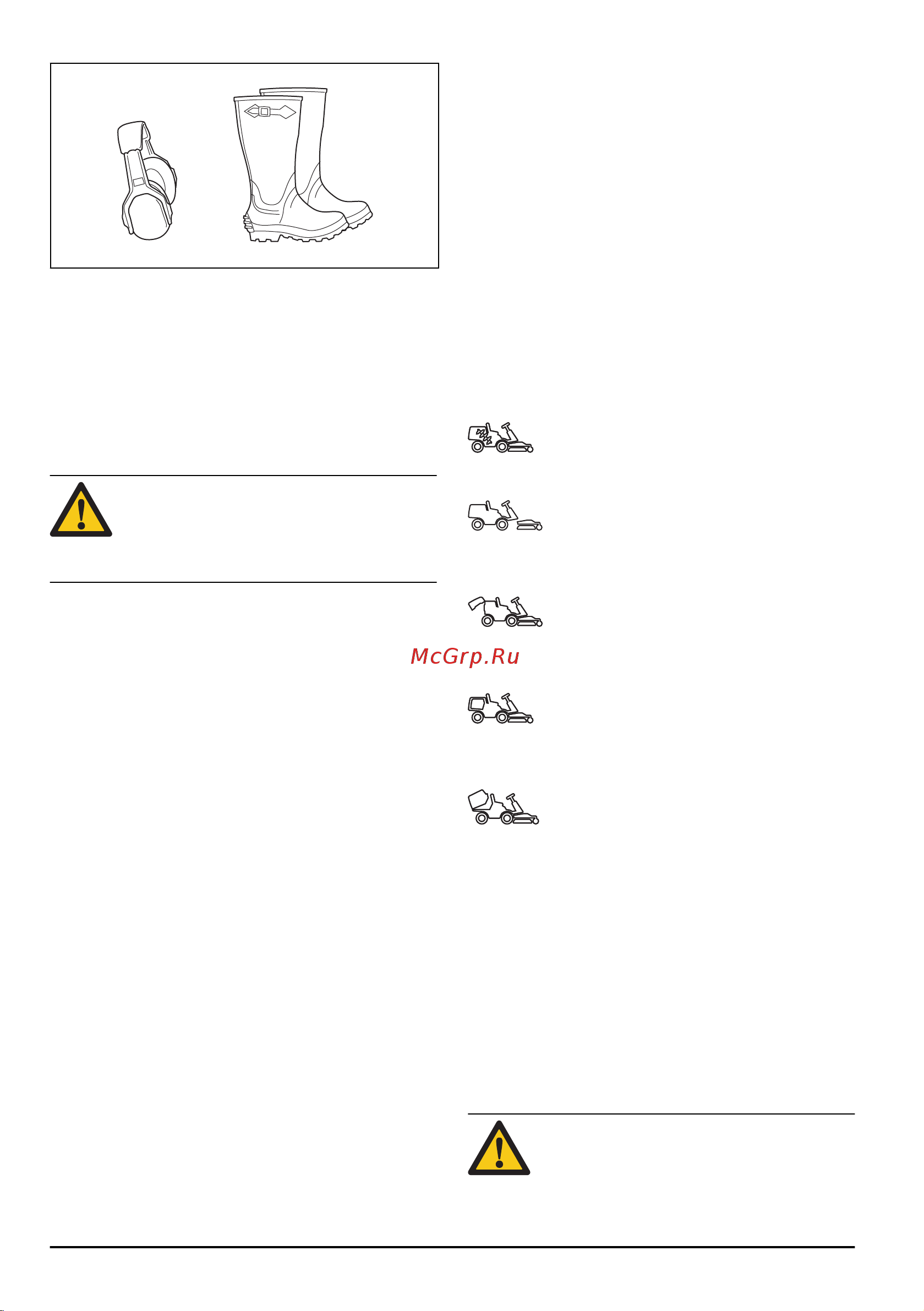

Husqvarna RC318T [10/148] Защитные устройства на изделии
![Husqvarna RC318T [10/148] Защитные устройства на изделии](/views2/2000391/page10/bga.png)
• При необходимости надевайте защитные
перчатки, например, при закреплении, проверке
или очистке режущего оборудования.
• Не надевайте просторную одежду, украшения
или другие аксессуары, которые могут застрять в
движущихся частях.
• Средства оказания первой помощи и
огнетушитель всегда должны быть под рукой.
Защитные устройства на изделии
ПРЕДУПРЕЖДЕНИЕ: В обязательном
порядке прочитайте следующие
инструкции по технике безопасности,
прежде чем приступать к эксплуатации
изделия.
• Запрещается использовать изделие с
неисправными защитными устройствами.
Регулярно выполняйте проверку защитных
устройств. Если защитные устройства
неисправны, обратитесь в сервисный центр
Husqvarna.
• Не вносите никакие изменения в защитные
устройства. Запрещается использовать изделие
с поврежденными или отсутствующими
защитными панелями, защитными кожухами,
защитными переключателями и прочими
защитными устройствами.
Порядок проверки замка зажигания
• Запустите и остановите двигатель для проверки
замка зажигания. См. разделы
Запуск двигателя
на стр. 17
и
Остановка двигателя на стр. 19
.
• Убедитесь, что двигатель запускается, когда вы
поворачиваете ключ зажигания в положение
START.
• Убедитесь, что двигатель останавливается сразу
после того, как вы поворачиваете ключ зажигания
в положение STOP.
Цепь обеспечения безопасности
Двигатель запускается только при соблюдении
следующих условий:
• Режущая дека поднята, стояночный тормоз
задействован.
Двигатель должен останавливаться в следующих
ситуациях:
• Режущая дека опущена, оператор встает с
сиденья.
• Режущая дека поднята, стояночный тормоз не
задействован, оператор встает с сиденья.
Для проверки цепи обеспечения безопасности
попробуйте запустить двигатель, не выполнив одно
из указанных выше условий. Измените условия и
повторите попытку. Выполняйте данную проверку
каждый день.
Датчики шнека и приемника травы
Включите зажигание, но не запускайте двигатель.
Выполните проверку каждого датчика, см. таблицу
ниже. Убедитесь, что загорается соответствующий
символ на переключателе управления шнеком.
Опустите рычаг регулировки сервисного
положения шнека. Если датчик исправен,
символ загорится красным цветом.
Не закрепляйте режущую деку. Если
датчик исправен, символ загорится
красным цветом и раздастся звуковой
сигнал при включении зажигания.
Откройте крышку приемника травы. Если
датчик исправен, символ загорится
красным цветом и раздастся звуковой
сигнал.
Нажмите на датчик заполнения
приемника травы. Если датчик исправен,
символ загорится оранжевым цветом и
раздастся звуковой сигнал.
Наклоните приемник травы. Если датчик
исправен, символ загорится красным
цветом и раздастся звуковой сигнал.
Порядок проверки ограничителя скорости
• Отпустите педаль переднего хода, чтобы
затормозить.
• Для увеличения тормозного усилия нажмите на
педаль заднего хода.
• Убедитесь, что педали переднего и заднего хода
не заблокированы и нажимаются свободно.
• Убедитесь, что торможение происходит при
отпускании педали переднего хода.
Стояночный тормоз
ПРЕДУПРЕЖДЕНИЕ:
Если стояночный
тормоз не работает, изделие может
начать движение и привести к травмам
или повреждениям. Обеспечьте
10 63 - 007 - 20.06.2017
