Вижте
За зареждане на акумулатора на страница
63
.
Източник на захранване
Напрежението на захранващия контакт е 12 V.
Захранващият контакт е защитен с предпазител,
вижте
За смяна на предпазител на страница 63
.

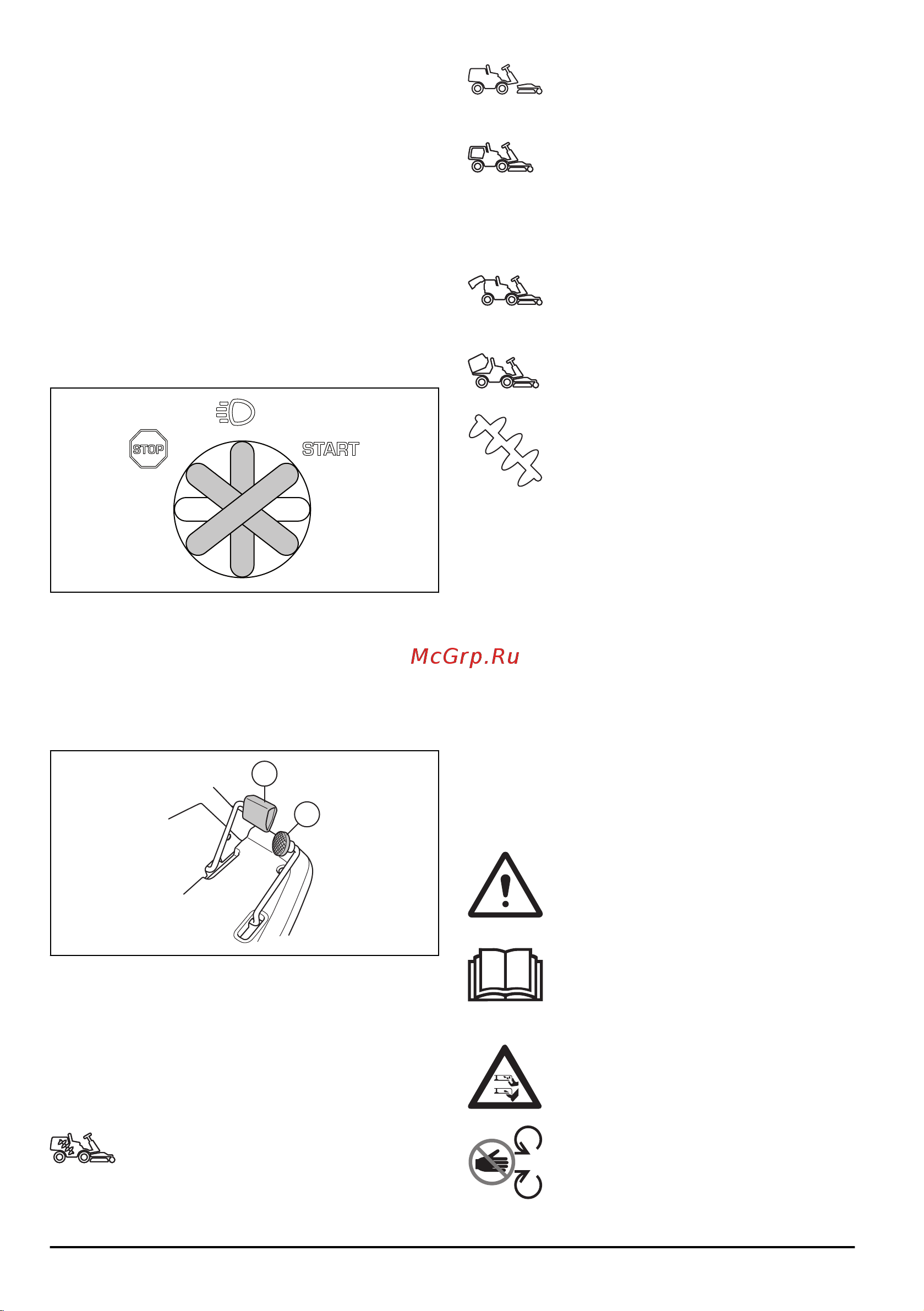

Ключалка на запалването
Ключалката на запалването има 4 позиции: стоп,
светлини, неутрално положение и старт. Ако
запалването е оставено включено, но двигателят е
изключен, тогава се чува звуков сигнал на 20-
секунден интервал, който напомня на потребителя
да завърти ключа на запалването в позиция STOP,
за да не се разреди акумулаторът.
Педали за движение на преден и
заден ход
Скоростта се регулира плавно с два педала. Педал
(1) се използва за движение на преден ход, а педал
(2) – за движение на заден ход. Машината спира при
отпускане на педалите.
1
2
Ключ за управление на шнека със
светодиодни индикатори
Символи върху ключа за управление на шнека
показват дали машината се намира в режим със
събиране, или без събиране, и състоянието на
шнека и контейнера. В таблицата по-долу е посочено
значението на различните символи.
Шнекът е в положението за сервизно
обслужване. Символът светва в червено
и се чува звуков сигнал.
Платформата за рязане не е прикрепена
правилно. Символът светва в червено и
се чува звуков сигнал.
Контейнерът е пълен. Символът светва в
оранжево и се чува звуков сигнал.
Шнекът продължава да пренася трева в
контейнера. Ако не изпразните
контейнера, натискът от тревата отваря
люка на контейнера след известно време.
Люкът на контейнера е отворен.
Символът светва в червено и се чува
звуков сигнал.
Контейнерът не е спуснат. Символът
светва в червено и се чува звуков сигнал.
Зелен символ на бутона за шнека
показва, че машината е настроена на
режим със събиране.
Син символ на бутона за шнека показва,
че машината е настроена на режим без
събиране.
За превключване между режим със
събиране и без събиране натиснете и
задръжте бутона за шнека, докато се чуе
звуков сигнал.
Червен символ на бутона за шнека
показва, че шнекът е блокирал и е спрял.
Чува се непрекъснат звуков сигнал.
Завъртете ключа на запалването на
STOP, за да спрете звуковия сигнал.
Вижте инструкциите в
За отстраняване на
блокиране на шнека на страница 60
, за
да премахнете задръстването, преди да
стартирате пак машината.
Символи върху машината
ПРЕДУПРЕЖДЕНИЕ: Немарливото или
неправилното им използване може да
доведе до сериозна или фатална травма
на оператора и заобикалящите го.
Прочетете внимателно ръководството за
оператора и се уверете, че разбирате
инструкциите, преди да използвате
машината.
Въртящи се ножове. Дръжте частите на
тялото си на разстояние от капака, когато
е включен двигателят.
Предупреждение: въртящи се части.
Дръжте частите на тялото си на
разстояние.
42 63 - 007 - 20.06.2017
