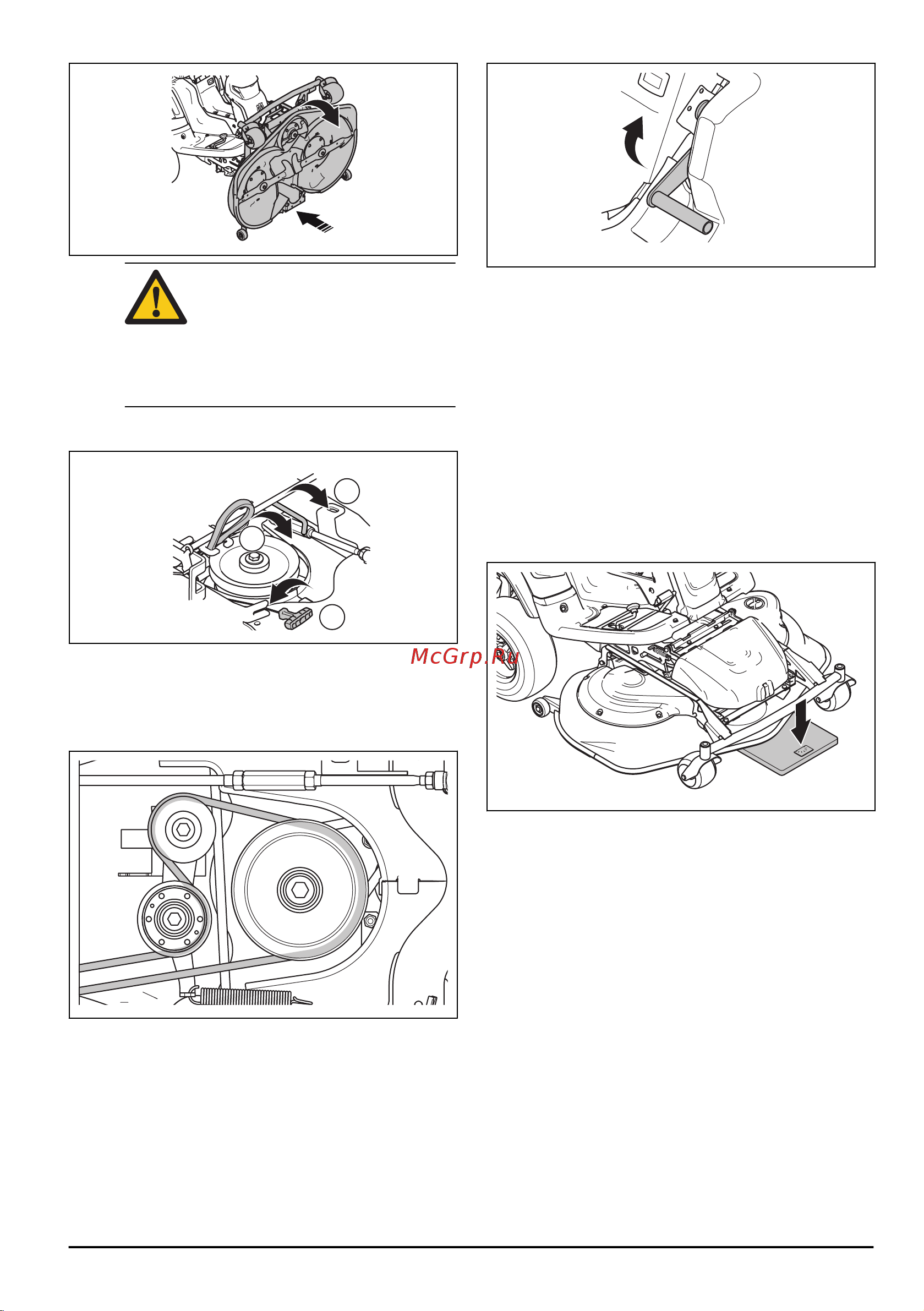

![Husqvarna RC318T [137/148] Verificarea ș i reglarea deportan ț ei capului tăietor](/img/pdf.png)
Husqvarna RC318T [137/148] Verificarea ș i reglarea deportan ț ei capului tăietor
![Husqvarna RC318T [137/148] Verificarea ș i reglarea deportan ț ei capului tăietor](/views2/2000391/page137/bg89.png)
ATENŢIE: Cureaua de transmisie
poate fi prinsă și se poate rupe dacă
este prinsă sub capul tăietor. Trageți
bucla curelei de transmisie din
suportul curelei pentru a întinde
cureaua înainte de a apăsa capul
tăietor în interior.
4. Ridicați opritorul pentru înălțimea de tăiere de pe
suportul acestuia și introduceţi-l în orificiu (1).
3
1
2
5. Prindeți mânerul arcului și ridicați cureaua de
transmisie de pe suport.
6. Amplasați cureaua de transmisie în jurul roții de
tensionare (2). Asigurați-vă că traseul curelei de
transmisie este cel indicat în imaginea de mai jos.
7. Așezați arcul în suportul acestuia (3).
8. Ridicați pârghia de control al melcului în poziția de
funcționare.
9. Montați capacul frontal.
Verificarea și reglarea deportanței
capului tăietor
Pentru rezultate optime, este important ca presiunea
aplicată de capul tăietor pe suprafața de lucru să fie cea
corectă.
1. Asigurați-vă că presiunea aerului din pneuri este de
150 kPa (1,5 bari / 21,8 PSI).
2. Parcați produsul pe o suprafață orizontală.
3. Coborâți capul tăietor în poziția de tuns iarba.
4. Așezați un cântar de baie sub muchia frontală a
capului tăietor.
5. Pentru a vă asigura că roțile de susținere nu susțin
nicio greutate, așezați un bloc de lemn sau un obiect
similar între șasiu și cântar.
6. Pentru a regla deportanța, rotiți șuruburile de reglare
din spatele roților din stânga și dreapta față.
7. Rotiți șuruburile către stânga sau dreapta până ce
presiunea la sol ajunge în intervalul de 12–15 kg
(26,5–33 lb).
63 - 007 - 20.06.2017
137
