![Husqvarna RC318T [136/148] Aducerea capului tăietor în pozi ț ia de tuns iarba](/img/pdf.png)
Husqvarna RC318T [136/148] Aducerea capului tăietor în pozi ț ia de tuns iarba
![Husqvarna RC318T [136/148] Aducerea capului tăietor în pozi ț ia de tuns iarba](/views2/2000391/page136/bg88.png)

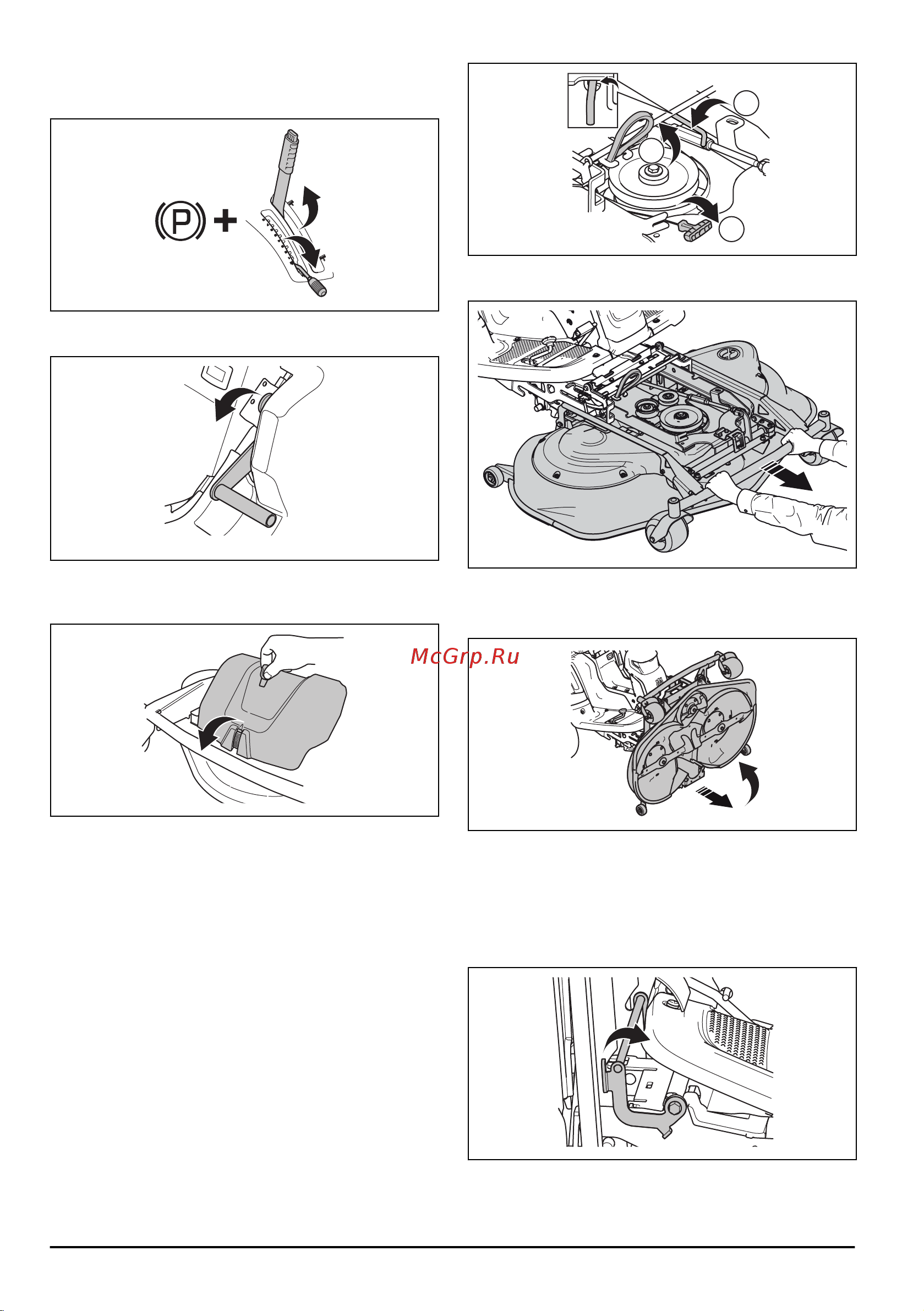

4. Trageți în spate pârghia de ridicare a capului tăietor,
în poziția de blocare a acesteia, pentru a comanda
ridicarea capului tăietor.
5. Coborâți pârghia de control al melcului pentru a
ridica melcul în poziția de service.
6. Eliberați clema apărătorii frontale folosind
instrumentul atașat la cheia de contact, apoi ridicați
apărătoarea.
7. Trageți către dreapta mânerul arcului (1) pentru a îl
scoate din suportul acestuia și a detensiona cureaua
de transmisie.
8. Prindeți mânerul arcului cu mâna stângă și ridicați
cureaua de transmisie cu mâna dreaptă.
9. Amplasați cureaua de transmisie în suportul acesteia
(2).
10. Introduceți mânerul arcului în suportul acestuia
pentru a preveni căderea arcului.
11. Ridicați opritorul pentru înălțimea de tăiere și
introduceți-l în suportul acestuia. (3)
1
3
2
12. Prindeți muchia frontală a capului tăietor cu ambele
mâini și trageți-l în față până ce se oprește.
13. Ridica
ți capul tăietor în poziție verticală până ce
auziți un clic. Capul tăietor este blocat automat în
poziția verticală.
14.
Aducerea capului tăietor în poziția de
tuns iarba
1. Prindeți cu mâna stângă muchia frontală a capului
tăietor.
2. Slăbiți mecanismul de blocare cu mâna dreaptă.
3. Rabatați capul tăietor în jos și apăsați-l până ce se
oprește.
136
63 - 007 - 20.06.2017
