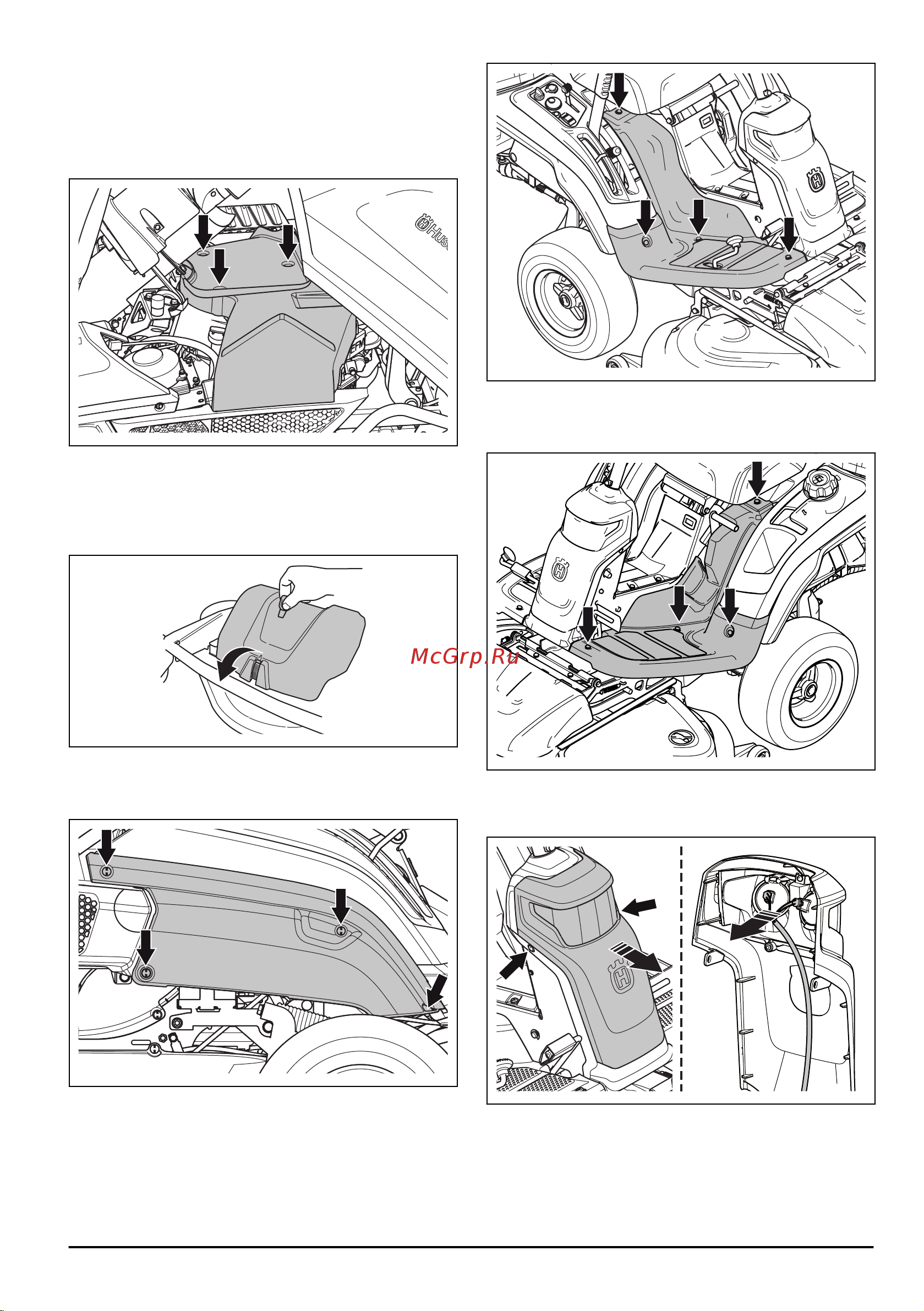

Зняття кришок
Кришка двигуна
Відхиліть травозбірник, щоб дістатися кришки
двигуна; викрутіть 3 гвинта та підніміть кришку.
Передня кришка
Звільніть затискач на передній кришці за допомогою
інструмента, прикріпленого до ключа запалювання,
та зніміть кришку.
Боковий кожух
Викрутіть 4 гвинти і зніміть кришку.
Правий захисний щиток
Поверніть фіксуючу голівку на педалі заднього ходу,
щоб зняти її. Викрутіть 4 гвинти і зніміть кришку.
Лівий захисний щиток
Викрутіть 4 гвинти і зніміть кришку.
Заміна розбитої лампи
1. Викрутіть 2 гвинти на кришці та зніміть її.
2. Від’єднайте дроти від розбитої лампи.
3. Встановіть нову лампу й під’єднайте до неї дроти.
Підходящі типи ламп зазначено в розділі
Технічні
дані на сторінці 108
.
63 - 007 - 20.06.2017
97
