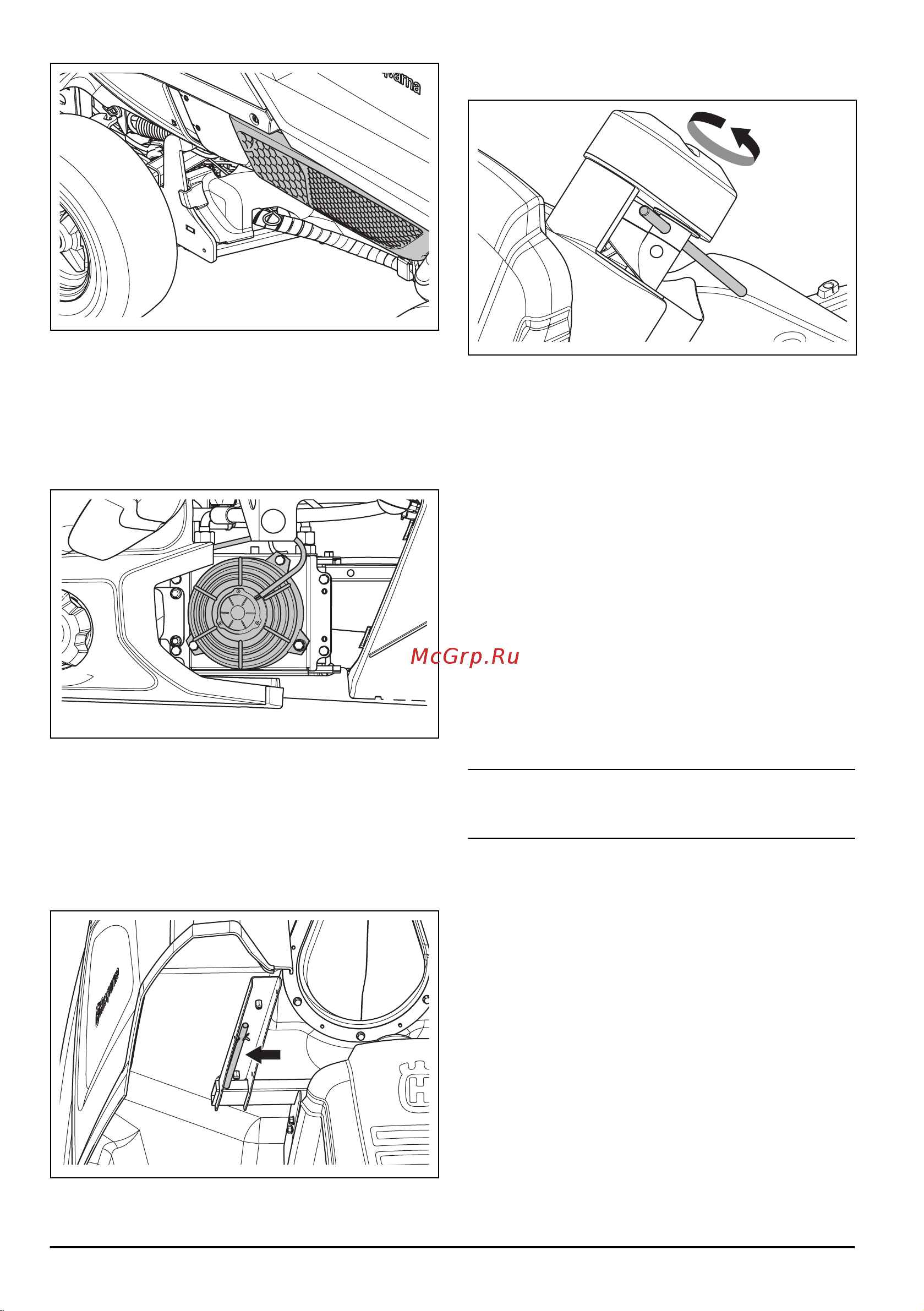

Curățarea răcitorului de ulei hidraulic
Numai pentru RC 320Ts AWD.
Asigurați-vă că ventilatorul de răcire a uleiului hidraulic
nu este blocat, iar zona din jurul răcitorului de ulei
hidraulic este curată. Îndepărtați iarba și murdăria
folosind o perie.
Îndepărtarea blocajelor melcului
Dacă simbolul de pe butonul melcului este roșu, iar
produsul emite un semnal sonor continuu, melcul este
blocat. Blocajul trebuie îndepărtat manual.
1. Înclinați colectorul.
2. Scoateți instrumentul de întreținere a melcului din
partea de jos a colectorului.
3. Introduce
ți instrumentul de întreținere a melcului în
orificiul din partea de sus a melcului.
4. Mențineți în poziție instrumentul de întreținere a
melcului și efectuați 5 rotații ale melcului în sens anti-
orar. Cauza blocajului va fi trimisă în jos și eliminată
din melc.
5. Scoateți instrumentul de întreținere a melcului și
introduceți-l în partea de jos a colectorului.
6. Coborâți colectorul în poziția de funcționare și porniți
motorul.
7. Dacă simbolul de pe butonul melcului este roșu, iar
produsul emite un semnal sonor la pornirea
motorului, opriți motorul.
8. Aduceți capul tăietor în poziția de service și
îndepărtați manual blocajul din intrarea melcului.
9. Aduceți capul tăietor în poziția de tuns iarba și porniți
motorul.
10. Dacă simbolul de pe butonul melcului este roșu, iar
produsul emite un semnal sonor la pornirea
motorului, opriți motorul.
11. Contactați un agent de service autorizat.
Nota: După îndepărtarea blocajului, produsul pornește
cu modul de colectare dezactivat; acesta va trebui
activat din nou.
Demontarea capacelor
Capac motor
Înclinați colectorul pentru a avea acces la capacul
motorului; scoateți cele 3 șuruburi și ridicați capacul.
132
63 - 007 - 20.06.2017
