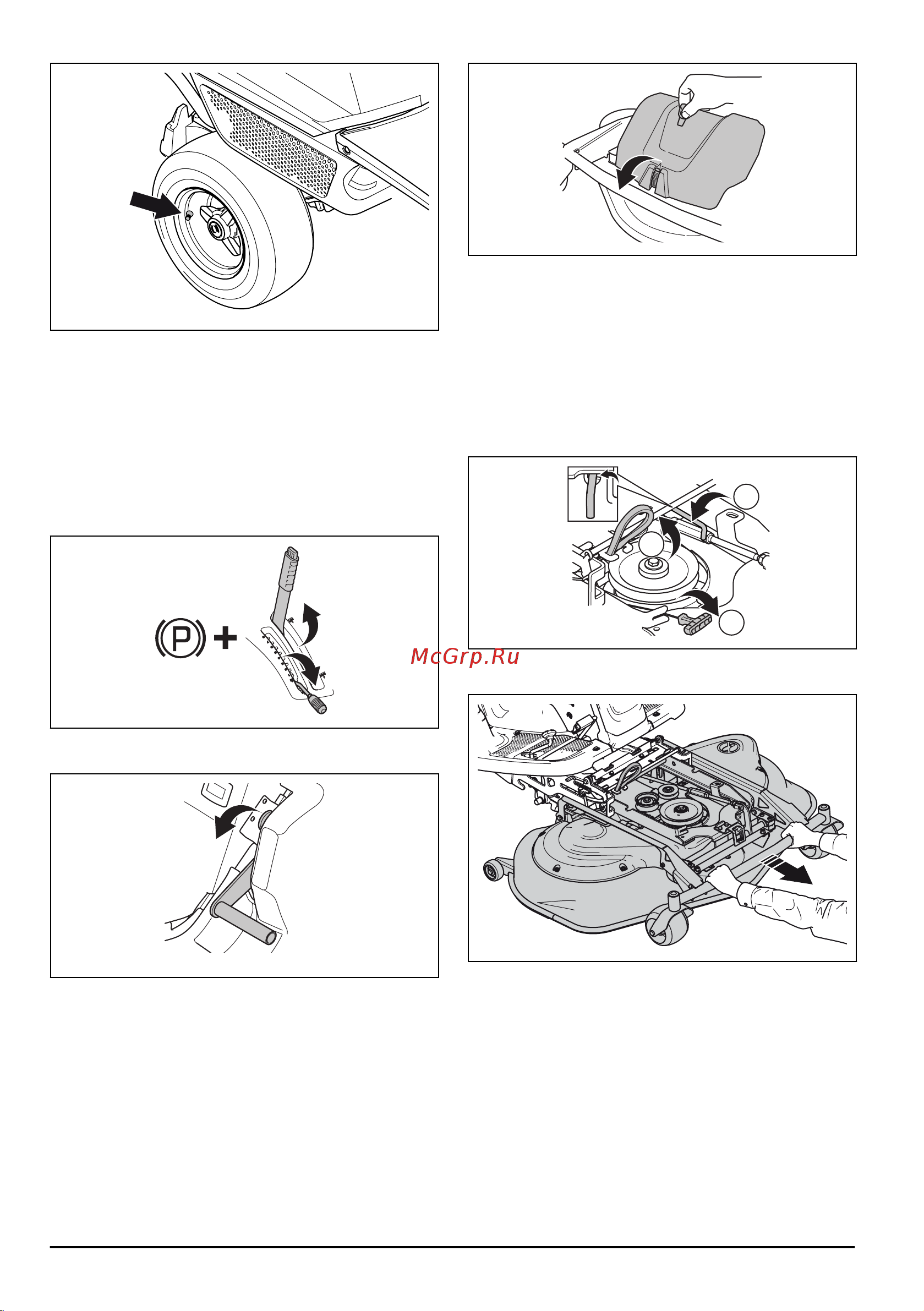

Встановлення різальної деки в
сервісне положення
1. Припаркуйте виріб на рівній поверхні.
2. Увімкніть стояночне гальмо.
3. Встановіть важіль висоти різання в сервісне
положення.
4. Потягніть підйомний важіль різальної деки назад,
у закрите положення, щоб підняти різальну деку.
5. Опустіть важіль керування шнеком, щоб підняти
шнек у сервісне положення.
6. Звільніть затискач на передній кришці за
допомогою інструмента, прикріпленого до ключа
запалювання, та зніміть кришку.
7. Потягніть ручку пружини (1) праворуч від обойми
пружини, щоб ослабити натяг приводного паса.
8. Візьміться за ручку пружини лівою рукою, а
правою підніміть приводний пас.
9. Вставте приводний пас у тримач (2).
10. Вставте ручку пружини в обойму, щоб не
допустити випадіння пружини.
11. Підніміть опору висоти різання та вставте її у
тримач опори. (3)
1
3
2
12. Візьміться двома руками за передню кромку
різальної деки та потягніть її вперед до упору.
13. Піднімайте різальну деку у вертикальне
положення, доки не почуєте клацання. Різальна
дека автоматично фіксується у вертикальному
положенні.
100
63 - 007 - 20.06.2017
