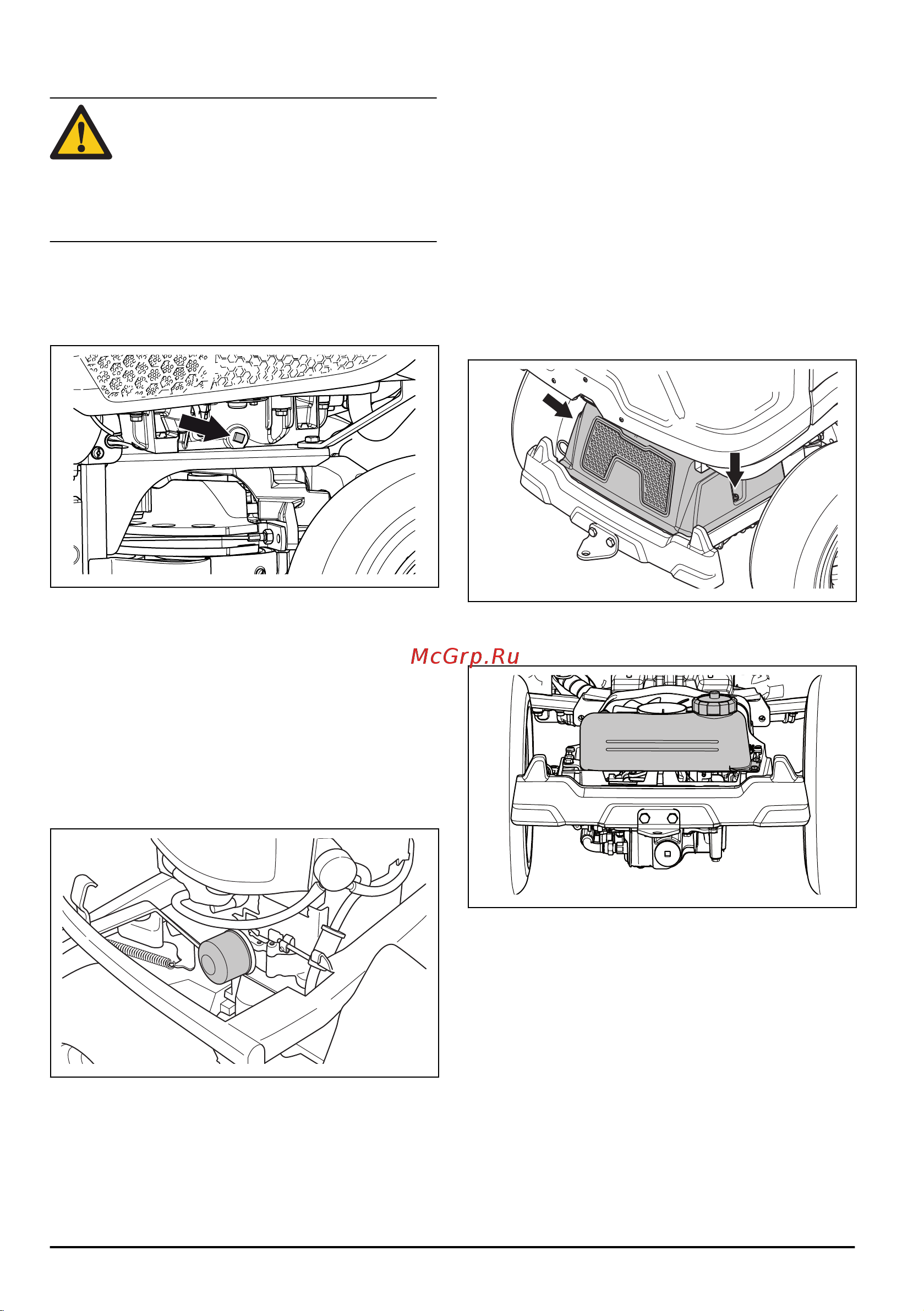

За смяна на моторното масло
ПРЕДУПРЕЖДЕНИЕ: Моторното масло е
много горещо непосредствено след
спирането на двигателя. Оставете
двигателя да изстине, преди да източите
маслото. Ако разлеете моторно масло
върху кожата си, почистете го със сапун и
вода.
1. Поставете съд под лявата изпускателна пробка
за масло на двигателя.
2. Извадете мерителната пръчка.
3. Свалете канала за източване.
4. Оставете маслото да изтече в съда.
5. Поставете канала за източване и го затегнете.
6. Вижте
За проверка на нивото на моторното
масло на страница 67
за инструкции за начина на
наливане на масло.
7. Подгрейте двигателя, след това проверете дали
няма теч от пробката за масло.
За смяна на масления филтър
1. Завъртете масления филтър обратно на
часовниковата стрелка, за да го свалите.
2. Смажете леко гуменото уплътнение на новия
маслен филтър със свежо масло.
3. За да закрепите масления филтър, въртете
същия по часовниковата стрелка, докато
гуменото уплътнение опре, и след това го
завъртете още половин оборот.
4. Налейте ново масло, както е посочено в
За
проверка на нивото на моторното масло на
страница 67
.
5. Стартирайте двигателя и го оставете да работи
на празен ход за 3 минути.
6. Спрете двигателя и се уверете, че няма теч от
масления филтър.
7. Напълнете с масло, за да компенсирате за
маслото, съдържащо се в новия маслен филтър.
За проверка на нивото на маслото на
трансмисията
1. Развийте двата винта, по един от всяка страна, и
повдигнете капака на трансмисията.
2. Уверете се, че нивото на маслото в масления
резервоар на трансмисията е между двете
хоризонтални линии върху резервоара.
3. Долейте с моторно масло, ако нивото на маслото
е под долната линия, но не пълнете над горната
линия. Вижте
Технически характеристики на
страница 72
за препоръчвано масло за RC 318T
и RC 320Ts AWD. RC 320Ts AWD трябва да бъде
със синтетично масло.
За смазване на регулировача на
ремъка
Регулировачът на ремъка трябва да се смазва
редовно с висококачествена грес с молибденов
дисулфид*.
1. Развийте 2-та винта, които държат предпазителя
на ремъка, и го повдигнете.
68
63 - 007 - 20.06.2017
