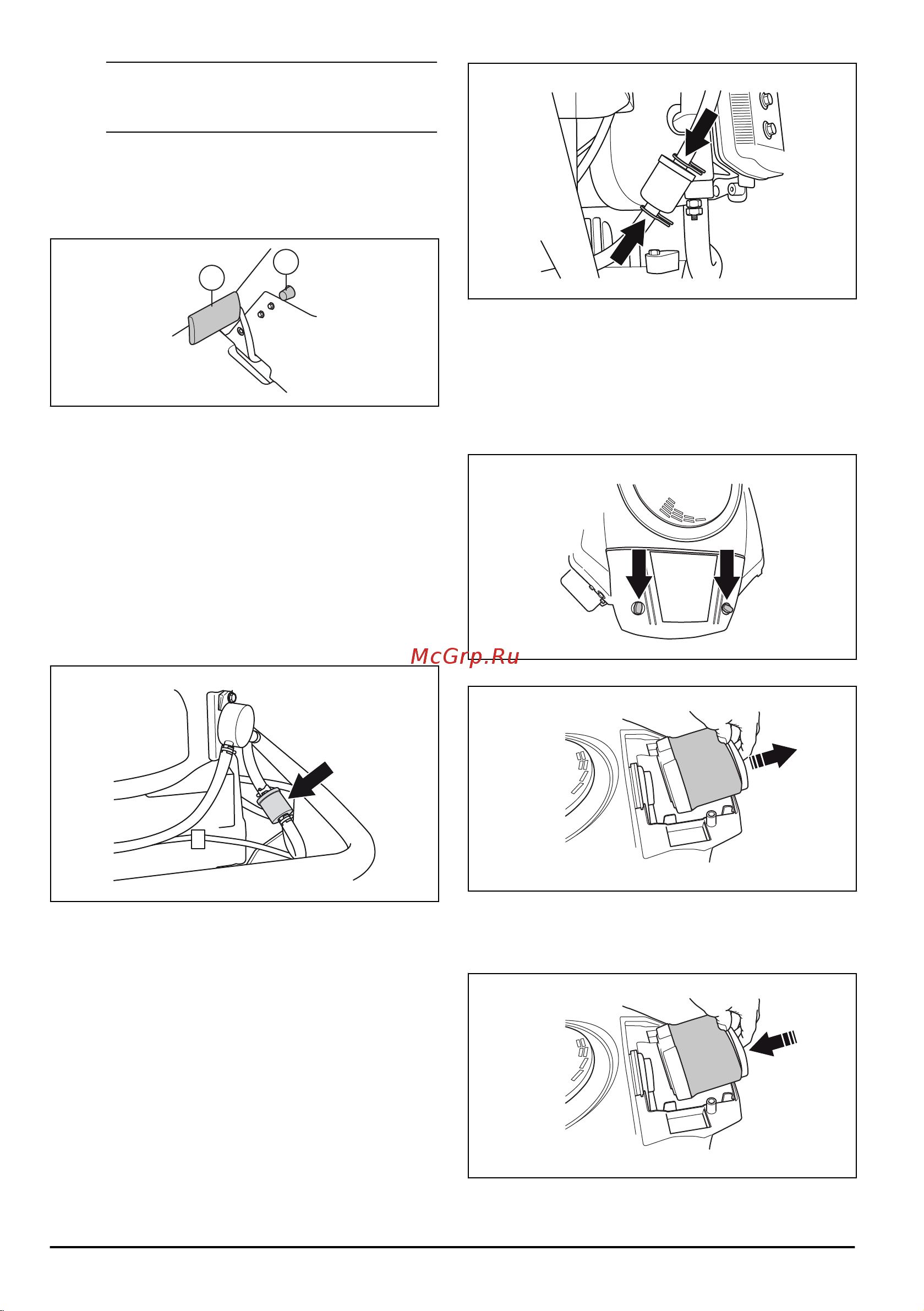

Забележка: Когато проверявате спирачката
за паркиране, не паркирайте по склон с
трева.
2. Натиснете педала на спирачката за паркиране
(1).
3. Натиснете и задръжте фиксиращия бутон (2) и
освободете педала на спирачката за паркиране,
докато бутонът е натиснат.
1
2
4. Ако машината започне да се движи, възложете
регулирането на спирачката за паркиране на
оторизиран сервиз.
5. Натиснете педала на спирачката за паркиране, за
да освободите спирачката за паркиране.
За смяна на горивния филтър
1. Наклонете контейнера, за да достигнете до
горивния филтър.
2. Използвайте двойка плоски клещи, за да
отдалечите скобите за маркучи от филтъра.
3. Извадете филтъра от краищата на маркуча.
4. Натиснете новия филтър в краищата на маркуча.
Нанесете течен миещ препарат на краищата на
филтъра, за да направите свързването по-лесно.
5. Натиснете скобите за маркучи към филтъра.
За почистване и смяна на въздушния
филтър
1. Наклонете контейнера, за да достигнете до
капака на филтъра.
2. Разхлабете фиксаторите, придържащи капака на
филтъра, и повдигнете капака.
3. Извадете въздушния филтър.
4. След 25 часа работа отстранете с четка тревата
и замърсяванията от въздушния филтър и го
поставете обратно. След 100 часа работа
сменете въздушния филтър с нов.
62
63 - 007 - 20.06.2017
