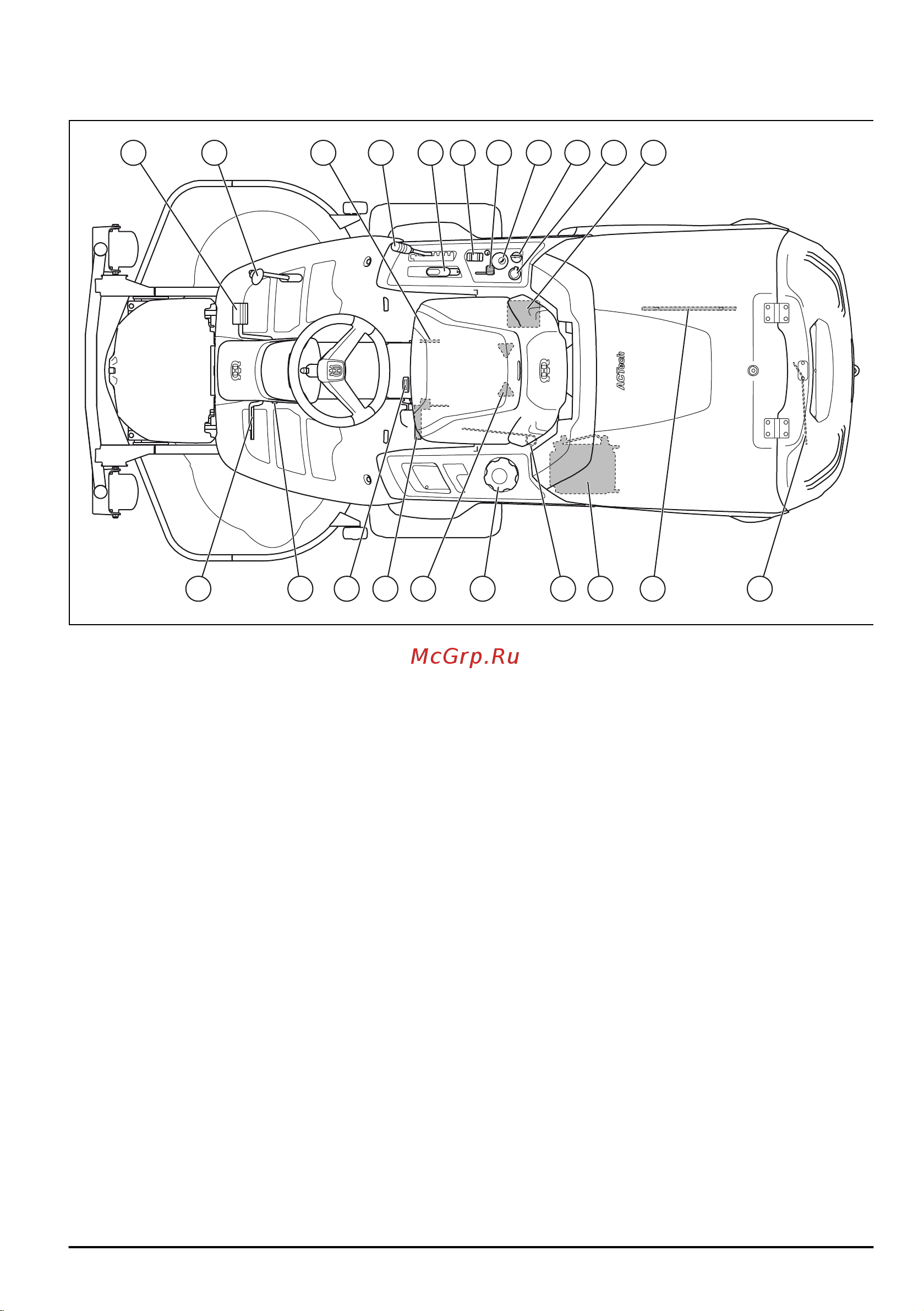

Prezentarea generală a produsului
1 2 43 65 117 8 9 10
12 13 14 15 1716 18 212019
1. Pedală de înaintare
2. Pedală de marșarier
3. Plăcuţă de identificare
4. Pârghie pentru înălțimea de tăiere
5. Pârghie de ridicare pentru capul tăietor
6. Comutator de înclinare a colectorului
7. Control acceleraţie
8. Comutator de control al melcului cu LED-uri
indicatoare
9. Comutator de contact
10. Priză electrică 12 V
11. Baterie
12. Pedala frânei de parcare (RC 320Ts AWD)/pedala
frânei de parcare și de serviciu (RC 318T)
13. Buton de blocare pentru frâna de parcare
14. Contor orar
15. Pârghie pentru poziția de service a melcului
16. Reglarea scaunului
17. Capacul pentru combustibil
18. Pârghie de cuplare sau decuplare a transmisiei pe
puntea față, RC 320Ts AWD
19. Răcitorul de ulei hidraulic, RC 320Ts AWD
20. Instrument de întreținere a melcului
21. Pârghie de cuplare sau decuplare a transmisiei, RC
318T. Pârghie de cuplare sau decuplare a
transmisiei pe puntea spate, RC 320Ts AWD
63 - 007 - 20.06.2017 113
