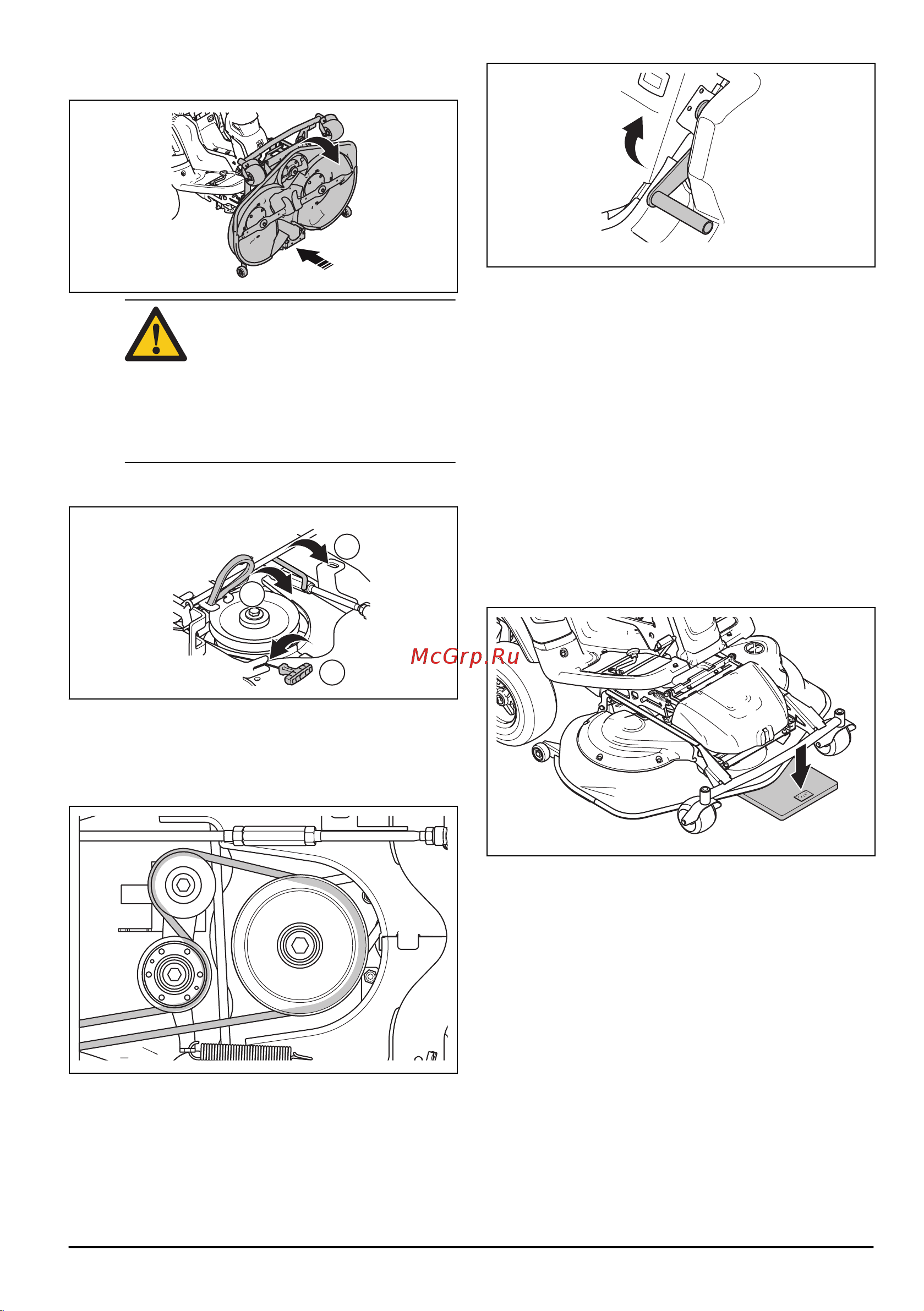

3. Сгънете надолу платформата за рязане и я
избутайте, докато спре.
ВНИМАНИЕ: Задвижващият
ремък може да се прищипе и
скъса, ако бъде захванат под
платформата за рязане.
Поставете задвижващия ремък в
държача на ремъка, за да го
обтегнете, преди да натиснете
платформата за рязане навътре.
4. Повдигнете подпората на височина на рязане от
нейния държач и я поставете в отвора (1).
3
1
2
5. Хванете ръчката на пружината и повдигнете
задвижващия ремък извън държача.
6. Поставете задвижващия ремък около колелото за
обтягане (2). Уверете се, че задвижващият ремък
е поставен, както е показано по-долу.
7. Поставете пружината в държача на пружината
(3).
8. Издърпайте лоста за управление на шнека в
работно положение.
9. Закрепете предния капак.
За проверка и регулиране на натиска
върху земята на платформата за
рязане
За да получите най-добър резултат от косенето, е
важно да има подходящ натиск на платформата за
рязане върху повърхността на терена под нея.
1. Уверете се, че налягането на гумите е 150 kPa
(1,5 bar/21,8 PSI).
2. Паркирайте машината на равна повърхност.
3. Спуснете платформата за рязане в положение на
косене.
4. Поставете кантар под предния ръб на
платформата за рязане.
5. За да сте сигурни, че опорните колела не поемат
товара, поставете трупче между рамата и
кантара.
6. За да регулирате натиска върху земята, въртете
регулиращите винтове, които се намират зад
предните колела от дясната и лявата страна.
7. Въртете винтовете отляво или отдясно, докато
натискът върху земята стане между 12 и 15 kg
(26,5 – 33 lb).
63 - 007 - 20.06.2017
