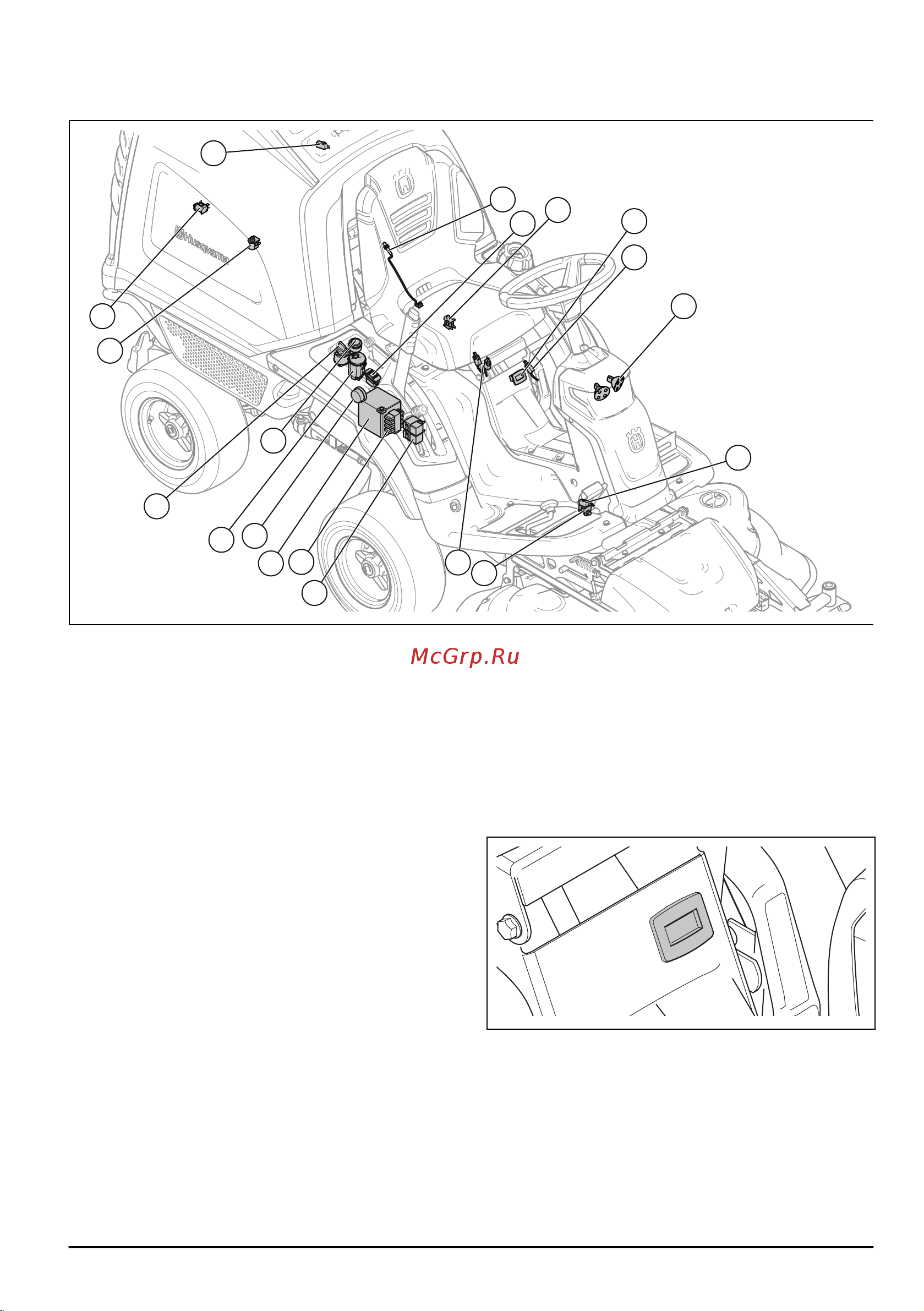

Преглед на електрическата система
17
19
18
1
16
15
14
13
3
2
12
11
10
4
5
6
8
9
7
1. Датчик за въртенето на шнека
2. Ключ за накланяне на контейнера
3. Ключ за безопасност на седалката
4. Брояч на работните часове
5. Ключ за лоста за положение за сервизно
обслужване на шнека
6. Предни фарове
7. Микропрекъсвач, спирачка за паркиране
8. Датчик за правилното положение на
платформата за рязане
9. Ключ за безопасност за повдигащия лост
10. Реле
11. Предпазители
12. Батерия
13. Зумер
14. Ключ за управление на шнека със светодиодни
индикатори
15. Захранващ контакт (12 V)
16. Ключалка на запалването
17. Датчик за положението на контейнера
18. Ключ за люка на контейнера
19. Датчик за пълен контейнер
Ключ за безопасност на седалката
Ключът за безопасност на седалката активира
защитна верига, когато операторът стане от
седалката. Двигателят и задвижването спират, ако
ножовете работят или спирачката за паркиране не е
задействана. Вижте също
Защитна верига на
страница 47
.
Брояч на работните часове
Броячът на работните часове показва колко часа е
работила машината. Времето с включено запалване,
но с изключен двигател не се регистрира.
Последната цифра показва десети от един час (6
минути).
Батерия
Акумулаторната батерия е литиево-желязно-
фосфатна акумулаторна батерия, LiFePO
4
. Ако
напрежението на акумулатора е много ниско, той
влиза в защитен режим и не реагира, когато
включите запалването. Когато акумулаторът е в
защитен режим или е прекалено разреден за
стартиране на двигателя, той трябва да се зареди.
63 - 007 - 20.06.2017 41
