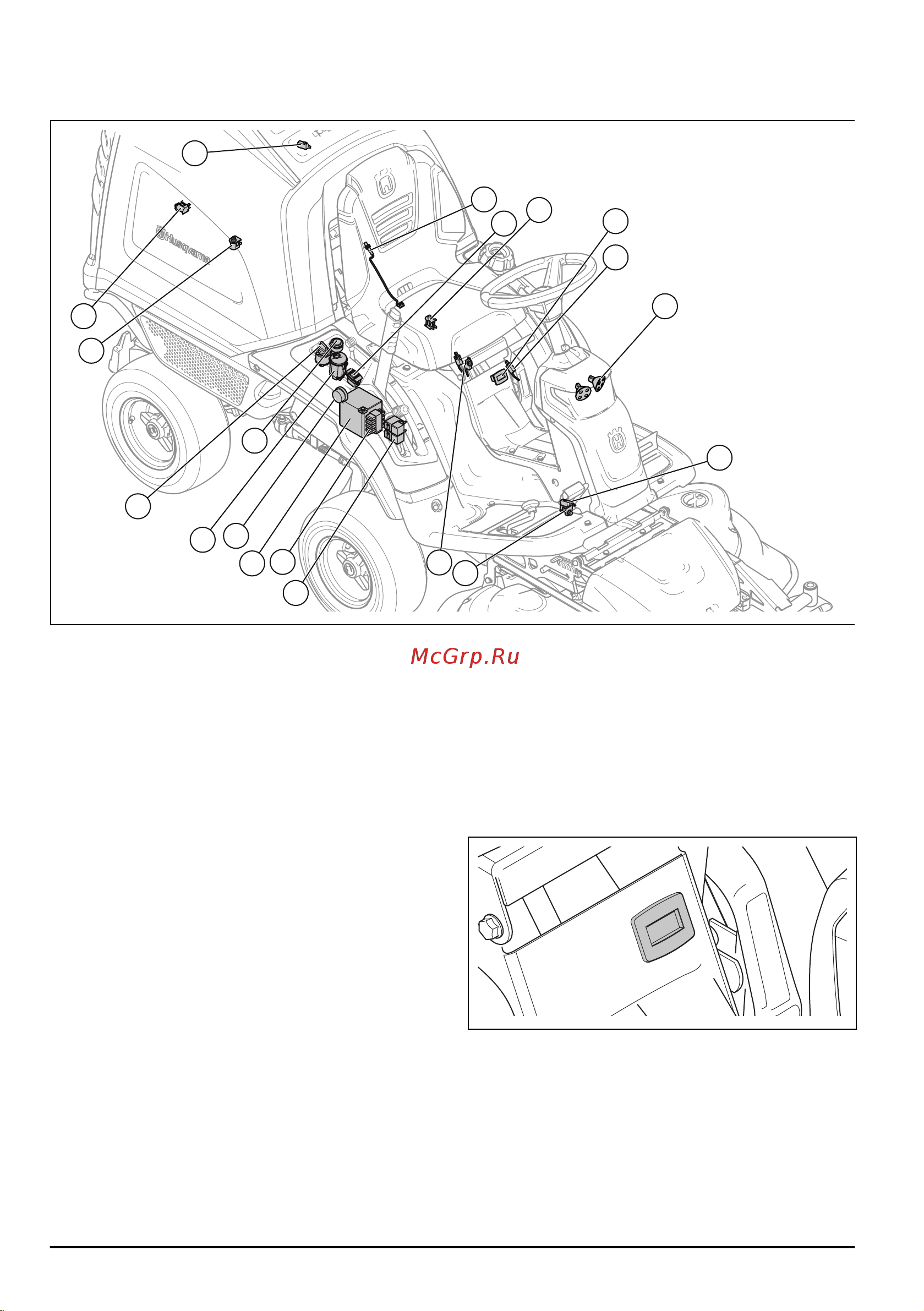

Обзор электрической системы
17
19
18
1
16
15
14
13
3
2
12
11
10
4
5
6
8
9
7
1. Датчик вращения шнека
2. Переключатель положения наклона приемника
травы
3. Защитный переключатель сиденья
4. Счетчик моточасов
5. Переключатель рычага регулировки сервисного
положения шнека
6. Фары
7. Микропереключатель, стояночный тормоз
8. Датчик положения режущей деки
9. Защитный переключатель для рычага подъема
10. Реле
11. Предохранители
12. Аккумулятор
13. Зуммер
14. Переключатель управления шнеком со
светодиодами
15. Сетевая розетка (12 В)
16. Замок зажигания
17. Датчик положения приемника травы
18. Переключатель крышки приемника травы
19. Датчик заполнения приемника травы
Защитный переключатель сиденья
Защитный переключатель сиденья активирует цепь
обеспечения безопасности, когда оператор
поднимается с сиденья. Двигатель и привод ножей
выключаются, если ножи задействованы или не
включен стояночный тормоз. См. также раздел
Цепь
обеспечения безопасности на стр. 10
.
Счетчик моточасов
Счетчик моточасов показывает время работы
двигателя в часах. Время, когда зажигание
включено, а двигатель выключен, не учитывается.
Последняя цифра обозначает десятые доли часа (6
минут).
Аккумулятор
Агрегат оснащен перезаряжаемым литий-железо-
фосфатным аккумулятором LiFePO
4
. Если
напряжение в аккумуляторе слишком низкое, он
переходит в защитный режим и не реагирует на
включение зажигания. Если аккумулятор находится в
защитном режиме или его заряда недостаточно для
запуска двигателя, аккумулятор необходимо
4 63 - 007 - 20.06.2017
