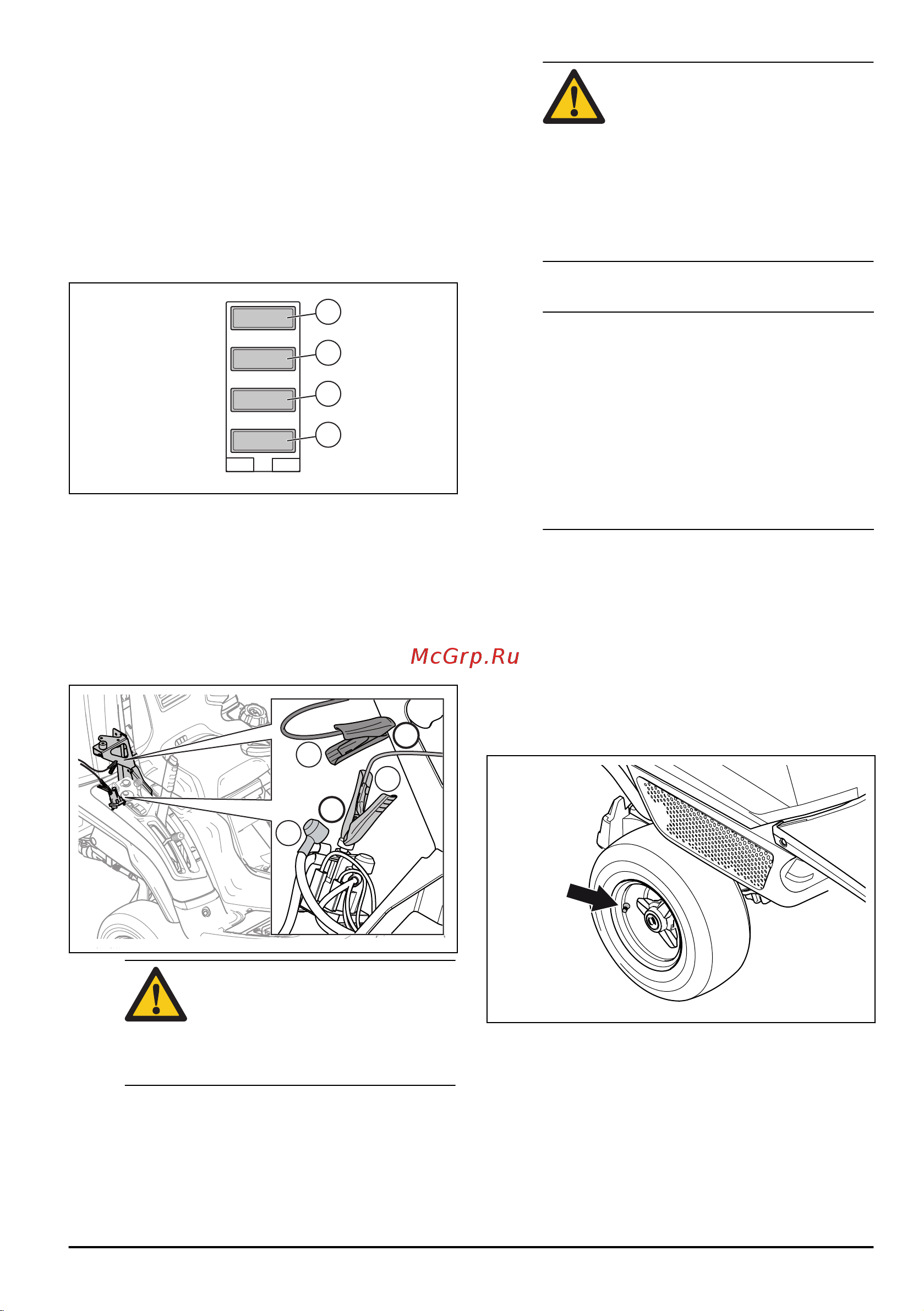

Husqvarna RC318T [63/148] За зареждане на акумулатора
![Husqvarna RC318T [63/148] За зареждане на акумулатора](/views2/2000391/page63/bg3f.png)
5. Поставете капака на филтъра и затегнете
фиксаторите.
За смяна на предпазител
1. Демонтирайте десния капак, вижте
Страничен
капак на страница 61
.
2. Сменете изгорелия предпазител с нов. Вижте
илюстрацията. (1) Запалване, 15 A. (2)
Управление на шнека, 7,5 A. (3) Задвижващ
механизъм, 30 A. (4) Захранващ контакт 12 V, 7,5
A.
4
3
2
1
За зареждане на акумулатора
1. Наклонете седалката напред.
2. Махнете гумената капачка (1) от електромагнита,
който е свързан с червения кабел от
акумулатора.
3. Свържете червения кабел (+) от зарядното
устройства за акумулатори към електромагнита
(2).
1
+
–
3
2
ВНИМАНИЕ:
За да предотвратите
късо съединение, се уверете, че
червеният кабел от зарядното
устройство за акумулатори е
свързан към правилния
електромагнит.
4. Свържете черния кабел (-) от зарядното
устройство за акумулатори към поцинкованата
метална част, както е показано на илюстрацията
(3).
ПРЕДУПРЕЖДЕНИЕ:
Електрическата система и
акумулаторът могат да се
повредят и да причинят
наранявания, ако се използва
неправилен тип зарядно
устройство. Използвайте само
определеното зарядно устройство
от Husqvarna за този тип
акумулатори (LiFePO
4
).
5. Стартирайте зарядното устройство за
акумулатори.
Забележка: Ако напрежението на
акумулатора е много ниско, акумулаторът
влиза в защитен режим. Зарядното
устройство за акумулатори може да не
открие акумулатора и да не го зареди. Ако се
случи това, натиснете и задръжте бутона за
нулиране на зарядното устройство за
акумулатори за 10 секунди, докато зарядното
устройство започне да зарежда. Прочетете
повече в доставените със зарядното
устройство за акумулатори инструкции.
6. Когато акумулаторът се зареди, спрете
зарядното устройство и го разединете от
акумулатора.
7. Поставете гумената капачка (1) обратно върху
електромагнита.
За регулиране на налягането в
гумите
Нормалното налягане в гумите е 150 kPa (1,5 bar/
21,8 PSI) за всичките 4 гуми.
За установяване на платформата за
рязане в положение за сервизно
обслужване
1. Паркирайте машината на равна повърхност.
2. Активирайте спирачката за паркиране.
3. Установете лоста за височина на рязане в
положение за сервизно обслужване.
63 - 007 - 20.06.2017
63
