![Husqvarna RC318T [128/148] Utilizarea produsului cu modul de colectare dezactivat](/img/pdf.png)
Husqvarna RC318T [128/148] Utilizarea produsului cu modul de colectare dezactivat
![Husqvarna RC318T [128/148] Utilizarea produsului cu modul de colectare dezactivat](/views2/2000391/page128/bg80.png)
1
2

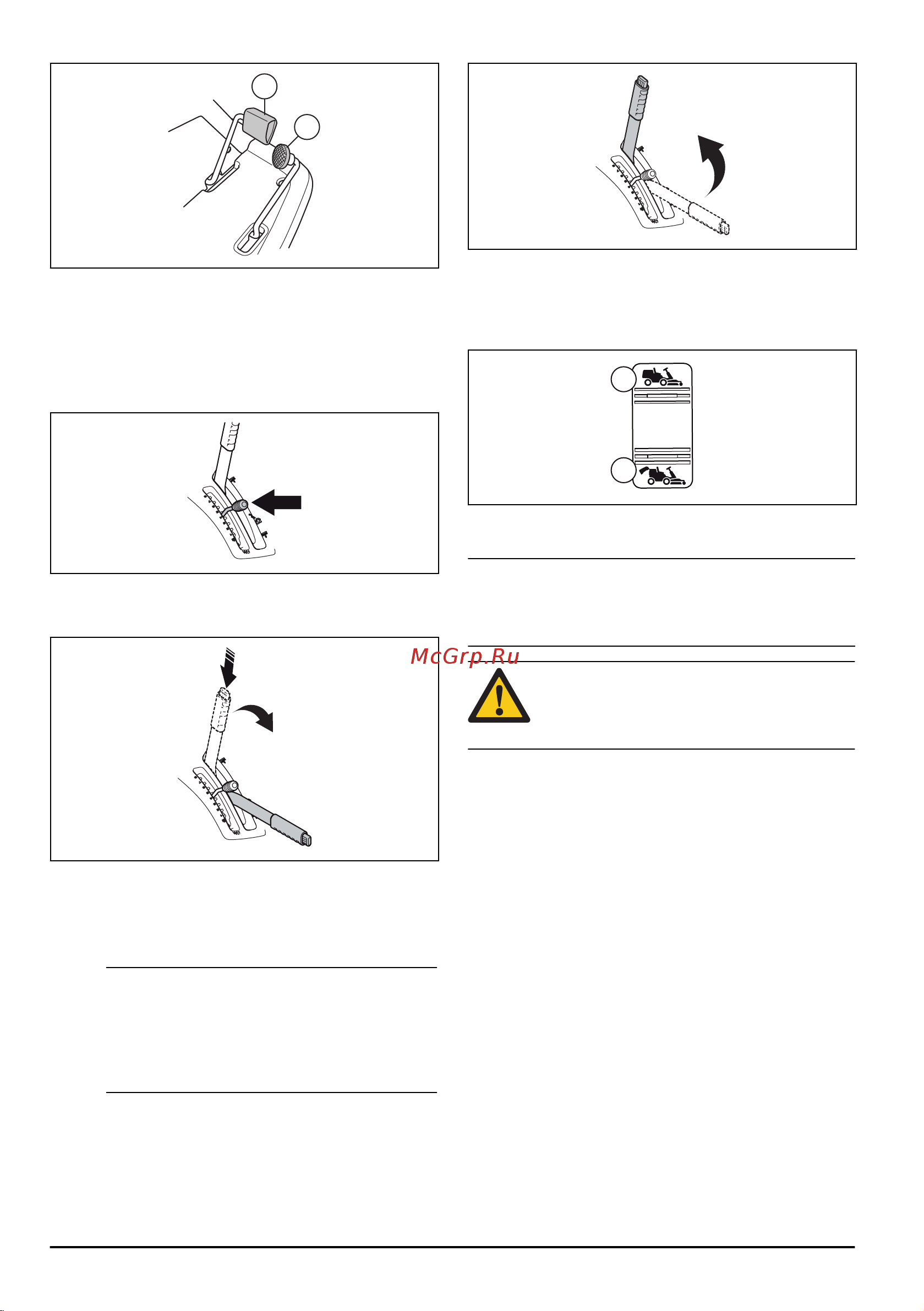

5. Eliberați pedala pentru a frâna. Pe modelul RC
318T, puteți utiliza frâna de serviciu/pedala frânei de
parcare pentru a spori forța de frânare. Acest lucru
poate fi necesar, de exemplu, atunci când frânați în
pantă.
6. Selectați înălțimea de tăiere (1–8) folosind pârghia
pentru înălțimea de tăiere.
7. Apăsați butonul de blocare de pe pârghia de ridicare
a capului tăietor și coborâți-l în poziția de tuns
gazonul.
8. Odată ce colectorul este plin, un simbol (a se vedea
Comutator de control al melcului cu LED-uri
indicatoare la pagina 115
) se aprinde în culoarea
portocalie pe comutatorul de control al melcului și
este emis un semnal sonor.
Nota:
Dacă purtați echipamente de protecție a
auzului, este posibil să nu auziți semnalul sonor
care indică umplerea colectorului. Observați
frecvent comutatorul de control al melcului
pentru a nu trece cu vederea umplerea
colectorului.
9. Aduceți pârghia de ridicare pentru capul tăietor în
poziția de blocare. Capul tăietor se ridică, iar rotația
cuțitelor se oprește.
10. Pentru a goli colectorul, apăsați partea din spate a
comutatorului utilizat pentru înclinarea colectorului.
Colectorul se ridică. Mențineți comutatorul apăsat
până ce trapa se deschide, iar iarba cade prin
aceasta.
A
B
11. Apăsați partea din față a comutatorului pentru a
coborî colectorul în poziția de funcționare.
Nota: În cazul în care colectorul este înclinat sau
coborât complet, iar dvs. continuați să apăsați
comutatorul, se aude un zăngănit. Acesta indică
atingerea poziției de capăt a colectorului.
AVERTISMENT: Degetele pot fi prinse între
colector și șasiu. Nu atingeți șasiul și
colectorul cu mâna în timpul coborârii
colectorului.
Utilizarea produsului cu modul de
colectare dezactivat
1. Porniți motorul.
2. Asigurați-vă că simbolul de pe butonul de control al
melcului este albastru. Acest lucru indică faptul că
modul de colectare este dezactivat. Consultați
Comutator de control al melcului cu LED-uri
indicatoare la pagina 115
pentru informații privind
procedura de urmat dacă simbolurile de pe
comutatorul de control al melcului se aprind sau
butonul de control al melcului este roșu.
128
63 - 007 - 20.06.2017
