Husqvarna RC318T [124/148] Demontarea capului tăietor
![Husqvarna RC318T [124/148] Demontarea capului tăietor](/views2/2000391/page124/bg7c.png)

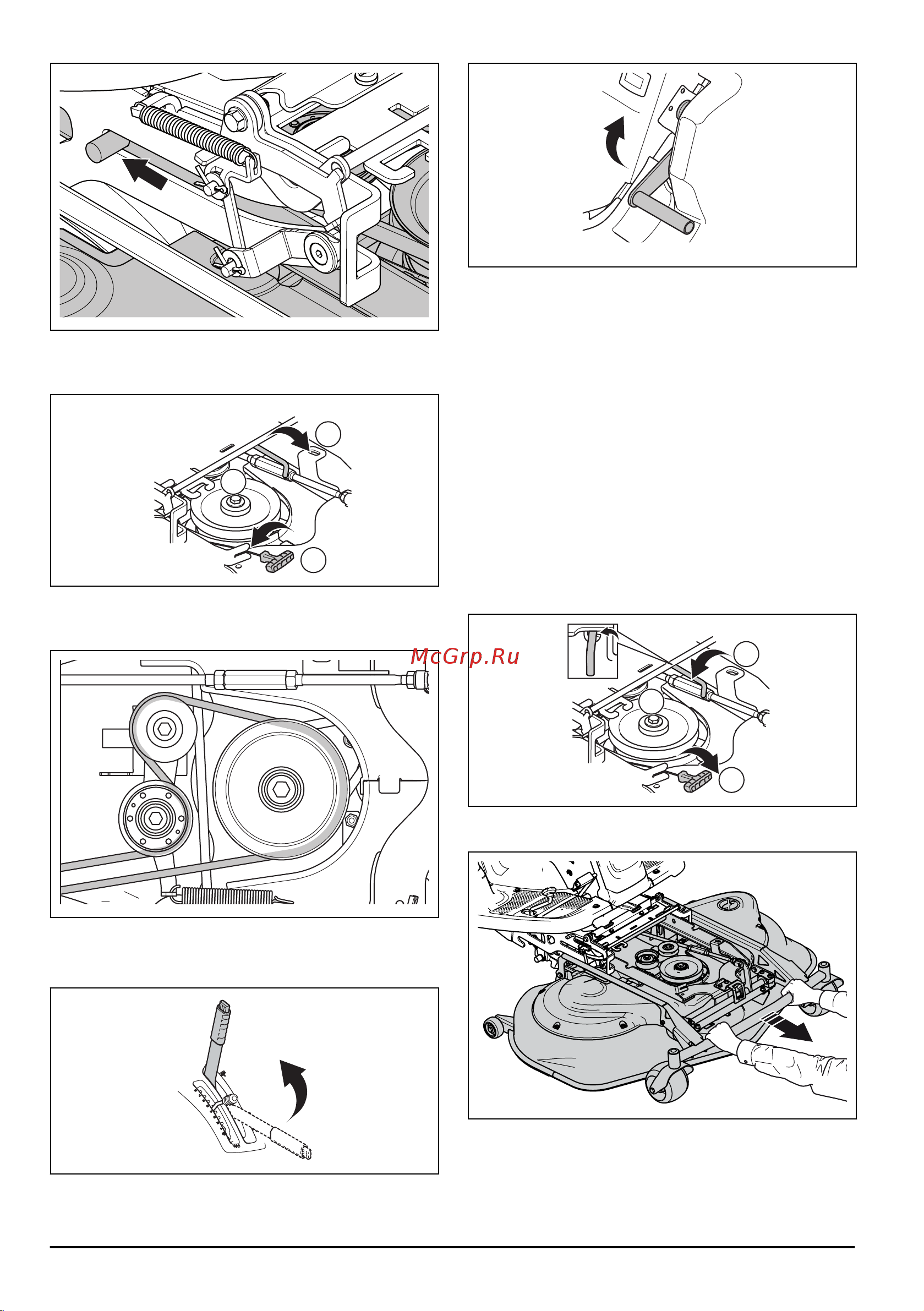

9. Ridicați opritorul pentru înălțimea de tăiere de pe
suportul acestuia și introduceţi-l în orificiul
corespunzător (1).
3
1
2
10. Amplasați cureaua de transmisie în jurul roții de
tensionare (2). Asigurați-vă că traseul curelei de
transmisie este cel indicat în imaginea de mai jos.
11. Așezați arcul în suportul acestuia (3).
12. Aduceți pârghia de ridicare pentru capul tăietor în
poziția de blocare. Capul tăietor se ridică.
13. Ridicați pârghia pentru poziția de service a melcului.
14. Montați capacul frontal.
Demontarea capului tăietor
1. Parcurgeți pașii 1–6 din
Montarea capului tăietor la
pagina 123
.
2. Trageți către dreapta mânerul arcului pentru a îl
scoate din suportul acestuia și a detensiona roata de
întindere a curelei de transmisie. (1)
3. Prindeți mânerul arcului cu mâna stângă și ridicați
cureaua de transmisie cu mâna dreaptă.
4. Trageți în spate cureaua de transmisie, sub produs.
Nu o introduceți în suportul curelei (2).
5. Introduceți mânerul arcului în suportul acestuia
pentru a preveni căderea arcului.
6. Ridicați opritorul pentru înălțimea de tăiere și
introduceți-l în suportul acestuia (3).
1
3
2
7. Prindeți muchia frontală a capului tăietor cu ambele
mâini și trageți-l în față până ce se oprește.
8. Ridicați mecanismul de blocare pentru service în
poziție verticală.
124
63 - 007 - 20.06.2017
