4. После 25 часов работы очистите воздушный
фильтр от травы и грязи щеткой и установите его
на место. После 100 часов работы необходимо
заменить воздушный фильтр новым.
5. Установите крышку фильтра и затяните ручки.

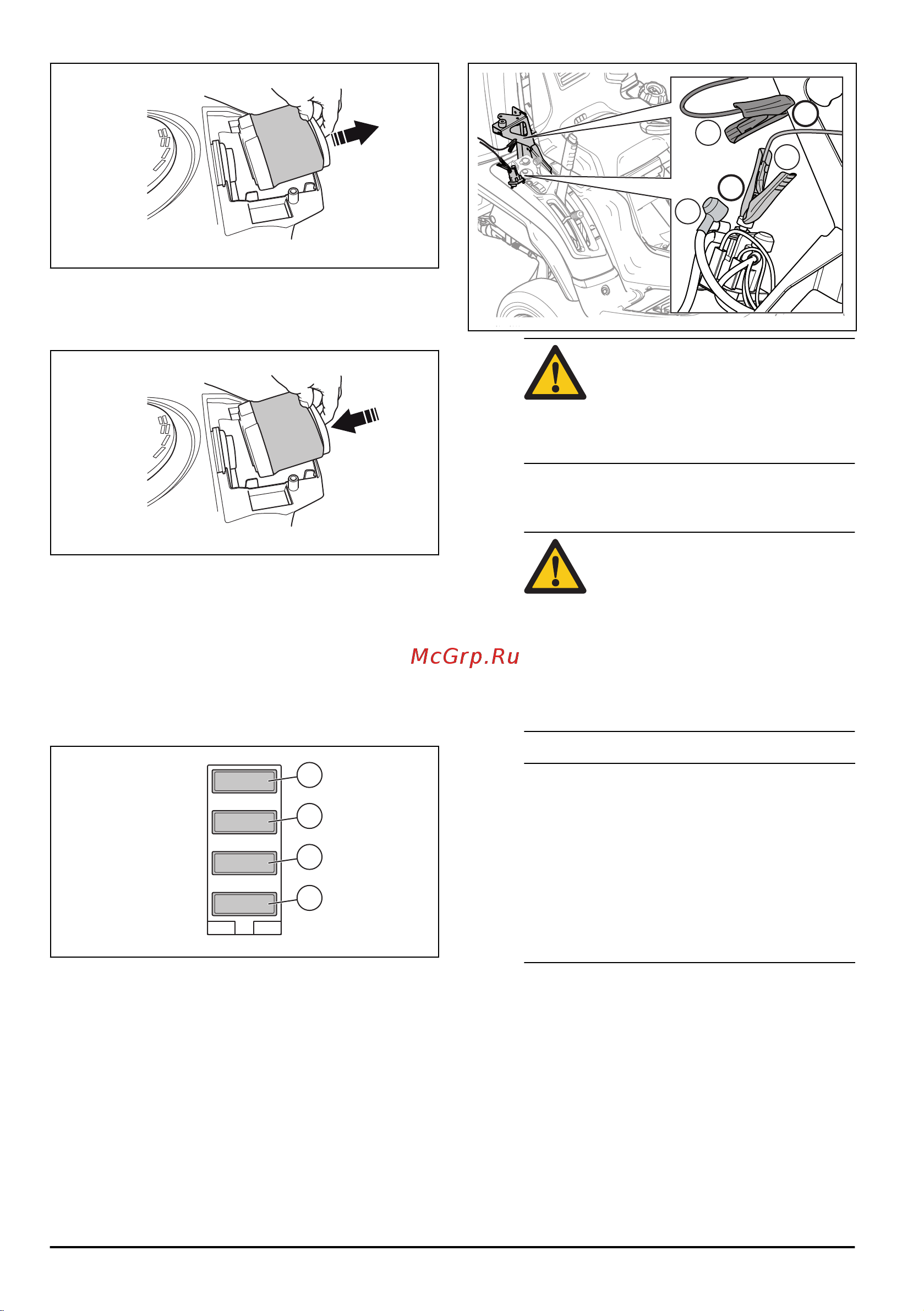

Замена предохранителя
1. Снимите правый боковой кожух, см. раздел
Боковой кожух на стр. 24
.
2. Замените перегоревший предохранитель новым.
См. рисунок. (1) Зажигание, 15 A. (2) Управление
шнеком, 7,5 A. (3) Исполнительный механизм, 30
A. (4) Сетевая розетка 12 В, 7,5 A.
4
3
2
1
Зарядка аккумулятора
1. Наклоните сиденье вперед.
2. Снимите резиновый колпачок (1) с
электромагнита, который подключен к красному
кабелю, идущему от аккумулятора.
3. Подключите красный кабель (+) зарядного
устройства к электромагниту (2).
1
+
–
3
2
ВНИМАНИЕ:
Во избежание
короткого замыкания убедитесь,
что красный кабель зарядного
устройства подключен к
соответствующему
электромагниту.
4. Подключите черный кабель (-) зарядного
устройства к оцинкованной металлической
детали, как показано на рисунке (3).
ПРЕДУПРЕЖДЕНИЕ:
Использование зарядного
устройства неподходящего типа
может привести к повреждению
аккумулятора и электрической
системы и стать причиной травм.
Используйте только зарядное
устройство, рекомендованное
Husqvarna для данного типа
аккумулятора (LiFePO
4
).
5. Включите зарядное устройство.
Примечание:
При слишком низком заряде
аккумулятор переходит в защитный режим.
Зарядное устройство может не определить
аккумулятор и не начать зарядку. В таком
случае нажмите и в течение 10 секунд
удерживайте кнопку сброса на зарядном
устройстве, пока не начнется зарядка.
Дополнительные сведения см. в инструкциях,
входящих в комплект поставки зарядного
устройства.
6. Когда аккумулятор будет заряжен, отключите
зарядное устройство и отсоедините его от
аккумулятора.
7. Установите резиновый колпачок (1) обратно на
электромагнит.
Регулировка давления в шинах
Правильное давление составляет 150 кПа (1,5 бар /
21,8 фунт/кв. дюйм) на всех 4 шинах.
26
63 - 007 - 20.06.2017
