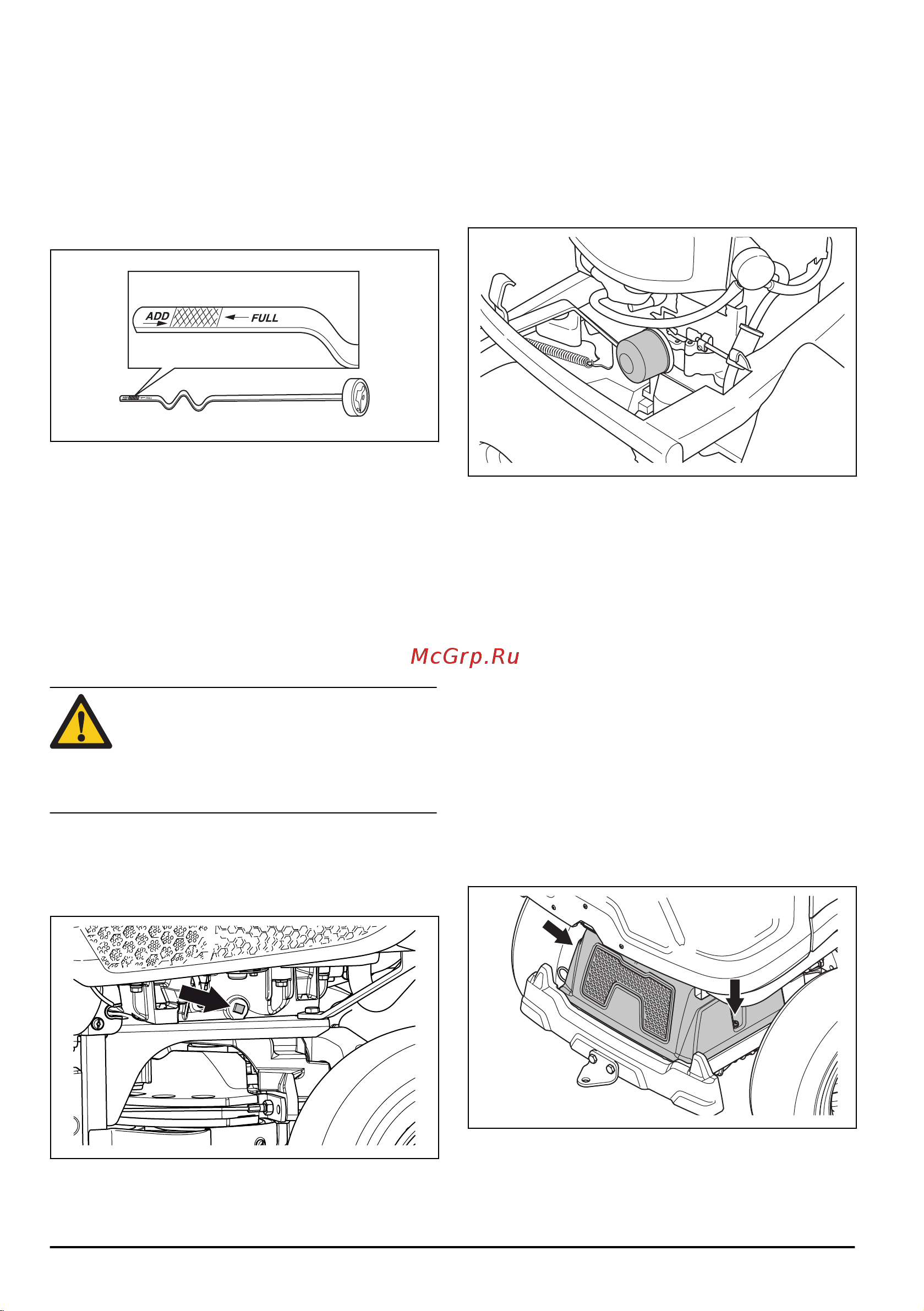

4. Усуньте оливу з вимірювального стрижня.
5. Встановіть вимірювальний стрижень на місце та
затягніть його.
6. Відкрутіть та дістаньте вимірювальний стрижень і
визначте рівень оливи.
7. Рівень оливи повинен бути на рівні між
позначками на вимірювальному стрижені. Якщо
рівень близький до позначки ADD (Додати),
залийте оливу до позначки FULL (Повний).
8. Оливу слід заливати крізь отвір, в якому
встановлюється вимірювальний стрижень.
Заливайте повільно. Не змішуйте різні типи
оливи.
9. Перед запуском двигуна необхідно правильно
затягнути вимірювальний стрижень. Запустіть
двигун та дайте йому попрацювати на холостому
ході протягом 30 секунд. Зупиніть двигун.
Зачекайте 30 секунд і знову перевірте рівень
оливи.
Заміна моторної оливи
ПОПЕРЕДЖЕННЯ:
Відразу після зупинки
двигуна моторна олива є дуже гарячою.
Дайте двигуну охолонути, перш ніж
зливати моторну оливу. Якщо моторна
олива потрапить на вашу шкіру, промийте
цю ділянку водою з милом.
1. Помістіть контейнер під ліву пробку зливного
отвору двигуна.
2. Вийміть вимірювальний стрижень.
3. Витягніть пробку зливного отвору.
4. Дайте оливі витекти в контейнер.
5. Встановіть пробку зливного отвору та затягніть її.
6. Інструкції щодо заливання оливи див. у розділі
Перевірка рівня моторної оливи на сторінці 103
.
7. Прогрійте двигун та перевірте наявність витоків із
пробки.
Заміна масляного фільтра
1. Щоб зняти масляний фільтр, поверніть його проти
годинникової стрілки.
2. Змастіть гумовий ущільнювач нового фільтру
невеликою кількістю нової оливи.
3. Щоб прикріпити масляний фільтр, повертайте
його рукою за годинниковою стрілкою, доки
гумовий ущільнювач не встановиться на своє
місце, а потім проверніть ще на півоберту.
4. Заливайте нову оливу, як описано в розділі
Перевірка рівня моторної оливи на сторінці 103
.
5. Запустіть двигун та дайте йому пропрацювати 3
хвилини на холостому ході.
6. Зупиніть двигун та переконайтеся у відсутності
протікань із масляного фільтра.
7. Заливати оливу слід з урахуванням об’єму, що
залишиться в новому масляному фільтрі.
Перевірка рівня трансмісійного
масла
1. Викрутіть два гвинти, по одному з кожної сторони,
та підніміть кришку коробки передач.
2. Переконайтеся, що рівень трансмісійного масла в
баці знаходиться між двома горизонтальними
лініями, нанесеними на бак.
104
63 - 007 - 20.06.2017
