Техническое обслуживание Ежедневное техоб-
служивание перед
началом работы
Интервал техобслу-
живания в часах
25 50 100 200
Проверьте топливный шланг. Замените при необходимости O
Замените масло в трансмиссии O O
Замените фильтр в трансмиссии, только для модели RC 320Ts
AWD
O O
Замените фильтр с навинчиваемым патроном, сервопривод,
только для модели RC 320Ts AWD
O O

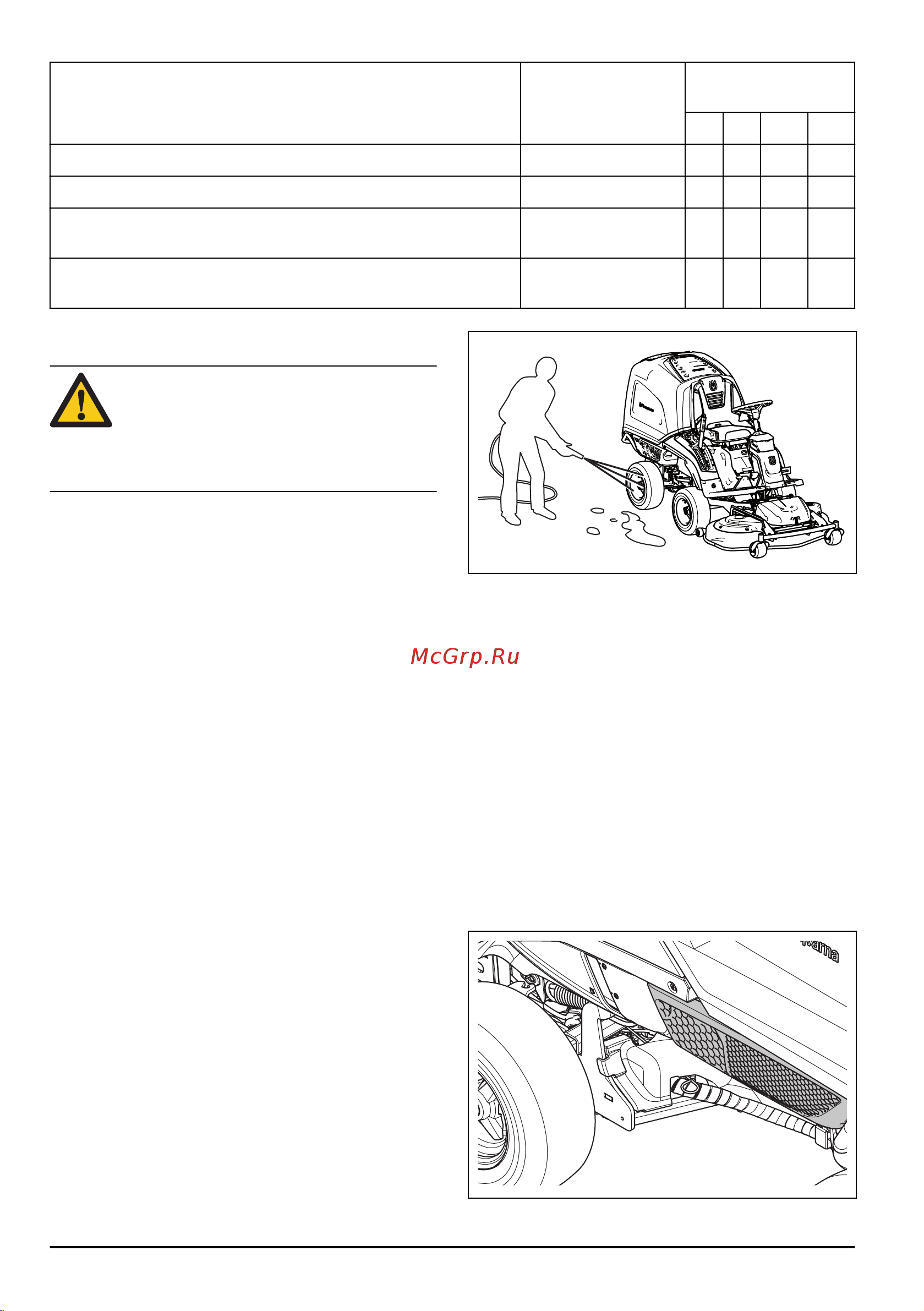

Очистка изделия
ВНИМАНИЕ: Не используйте моечный
агрегат высокого давления или
пароочиститель. Вода может попасть в
подшипники и электрические соединения
и вызвать коррозию, которая приводит к
повреждению изделия.
По окончании работы очистите изделие.
• Прежде чем остановить двигатель, дайте шнеку
поработать вхолостую в течение 10 секунд,
чтобы он очистился от остатков травы.
• Не выполняйте очистку нагретых поверхностей,
таких как двигатель, глушитель и выхлопная
система. Подождите, пока эти поверхности
остынут, а затем удалите траву или грязь.
• Перед началом влажной очистки используйте
щетку, чтобы удалить обрезки травы и грязь с
трансмиссии, воздухозаборника трансмиссии и
двигателя.
• Используйте для очистки изделия проточную
воду. Не используйте высокое давление.
• Не направляйте струю воды на электрические
компоненты или подшипники. Чистящие
средства, как правило, усугубляют повреждения.
• Для очистки режущей деки установите ее в
сервисное положение и полейте из шланга
водой.
• Полейте из шланга водой внутренние
поверхности приемника травы.
• Очистите впускные и выпускные отверстия
шнека.
• Когда изделие будет очищено, запустите его на
некоторое время, чтобы выдуть остатки воды.
Очистка двигателя и глушителя
Регулярно очищайте двигатель и глушитель от
обрезков травы и грязи. Обрезки травы,
пропитанные топливом или маслом на двигателе,
могут повысить риск пожара и перегрева двигателя.
Дайте двигателю остыть перед очисткой.
Выполняйте очистку щеткой и водой.
Обрезки травы вокруг глушителя быстро высыхают и
могут стать причиной пожара. Используйте щетку
или удалите обрезки травы водой, когда глушитель
остынет.
Очистка воздухозаборника
охлаждения двигателя
Убедитесь, что воздухозаборник охлаждения
двигателя не засорен. Удалите траву и грязь щеткой.
22
63 - 007 - 20.06.2017
