Husqvarna RC318T [99/148] Заміна плавкого запобіжника
![Husqvarna RC318T [99/148] Заміна плавкого запобіжника](/views2/2000391/page99/bg63.png)
4. Кожні 25 годин роботи необхідно усувати щіткою
траву і бруд із повітряного фільтра та
встановлювати його назад. Кожні 100 годин
роботи виробу необхідно міняти повітряний
фільтр на новий.
5. Встановіть кришку фільтра та затягніть фіксуючі
голівки.

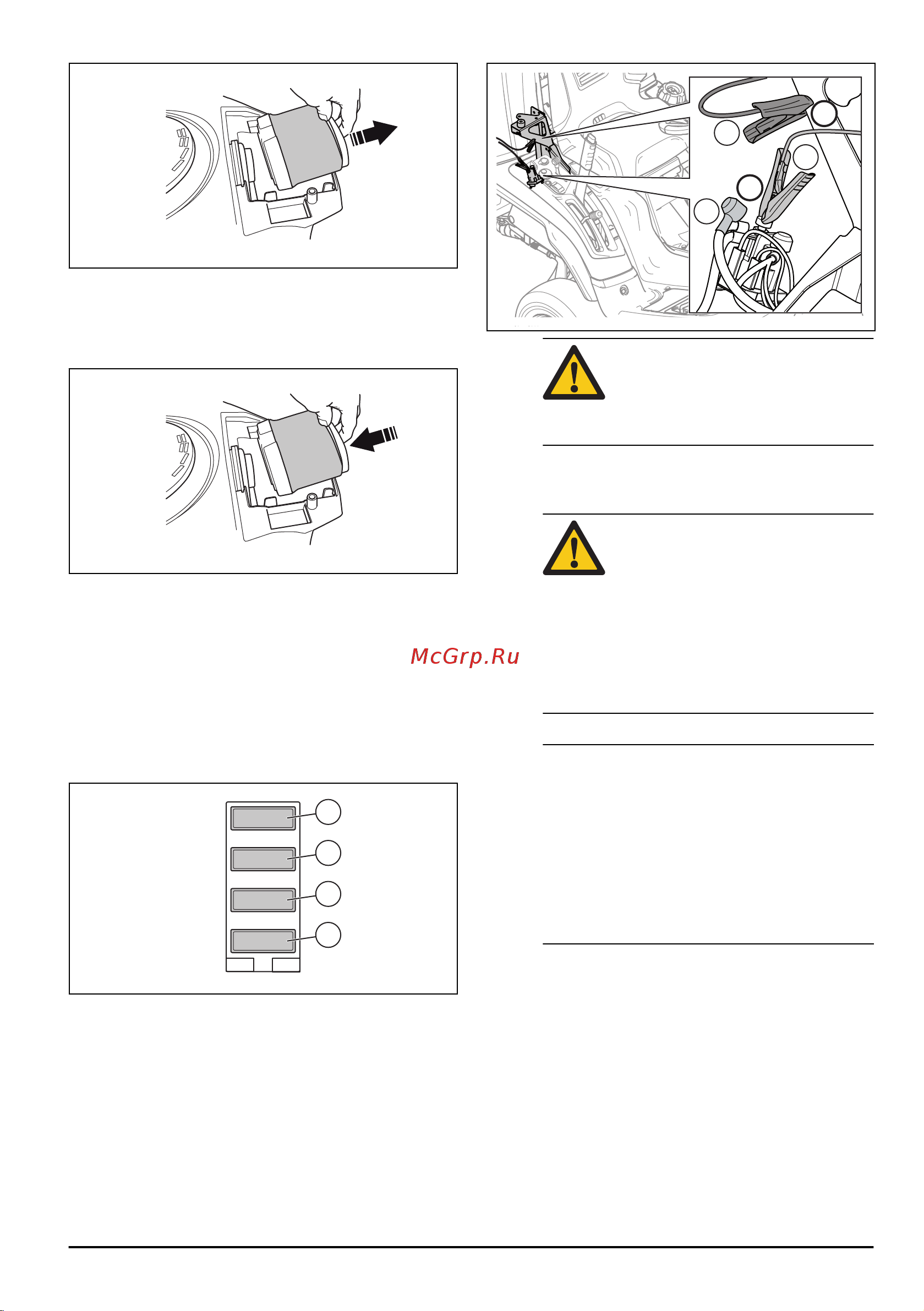

Заміна плавкого запобіжника
1. Витягніть праву кришку (див. розділ
Боковий
кожух на сторінці 97
).
2. Замініть перегорілий плавкий запобіжник. Див.
ілюстрацію. (1) Запалювання, 15 А. (2) Керування
шнеком, 7,5 А. (3) Привід, 30 А. (4) Гніздо
живлення 12 В, 7,5 А.
4
3
2
1
Зарядка батареї
1. Нахиліть сидіння вперед.
2. Зніміть гумовий ковпачок (1) з електромагніта,
з’єднаного з червоним кабелем від акумулятора.
3. Під’єднайте червоний кабель (+) від зарядного
пристрою до електромагніта (2).
1
+
–
3
2
УВАГА:
Для уникнення короткого
замикання стежте, щоб червоний
кабель від зарядного пристрою
був підключений до відповідного
електромагніта.
4. Під’єднайте чорний кабель (-) від зарядного
пристрою до деталі з оцинкованого металу, як
показано на ілюстрації (3).
ПОПЕРЕДЖЕННЯ: Використання
невідповідного зарядного
пристрою може призвести до
пошкодження акумулятора та
електричної системи і, як
наслідок, до травмування людей.
Можна використовувати лише
зарядний пристрій, зазначений
компанією Husqvarna для даного
типу акумулятора (LiFePO
4
).
5. Увімкніть зарядний пристрій.
Зверніть увагу:
В разі занадто сильного
зниження рівня заряду акумулятора він
перейде до безпечного режиму. Зарядний
пристрій не визначить наявності акумулятора
та не почне зарядження. У цьому випадку
необхідно натиснути та утримувати кнопку
скидання на зарядному пристрої протягом
10 секунд, доки пристрій не почне заряджати
акумулятор. Докладні інструкції надаються в
комплекті із зарядним пристроєм.
6. Після того, як зарядження буде завершено,
вимкніть зарядний пристрій та від’єднайте його
від акумулятора.
7. Надіньте гумовий ковпачок (1) на електромагніт.
Регулювання тиску в шинах
Тиск у всіх чотирьох шинах має становити 150 кПа
(1,5 бар / 21,8 фунтів на кв. дюйм).
63 - 007 - 20.06.2017
99
